إنشاء معرف P&أو PFD

يمكنك رسم معرفات P&وPFDs بسرعة عن طريق سحب أشكال معدات هندسة العمليات إلى صفحة الرسم الخاصة بك، وربطها بخطوط أنابيب "ذكية"، ثم سحب المكونات، مثل الصمامات والأدوات، إلى خطوط الأنابيب. لتحديد المكونات في الرسم التخطيطي، يمكنك إنشاء علامات ذكية. يمكنك إضافة بيانات إلى المكونات في الرسومات التخطيطية وإنشاء قوائم بالمعدات وخطوط الأنابيب والصمامات والأدوات. أثناء تعديل الرسومات التخطيطية، يمكنك إنشاء قوائم جديدة بسهولة.

يمكنك إنشاء:

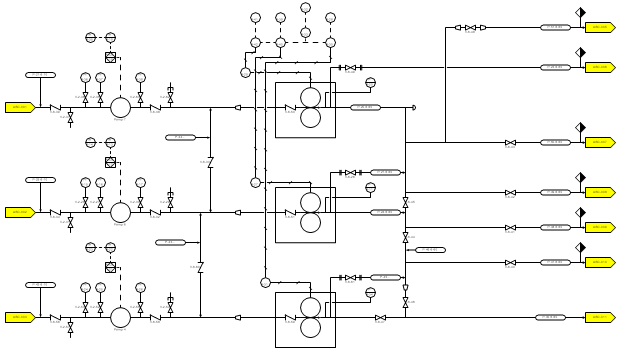

• مخططات الأنابيب والأجهزة
  تظهر معرفات P&كيف ترتبط معدات العمليات الصناعية بنظام من خطوط الأنابيب. تظهر مخططات P&ID أيضا الأدوات والصمامات التي تراقب وتتحكم في تدفق المواد عبر خطوط الأنابيب.

• رسومات تخطيطية لانسياب عملية
  تظهر PFDs كيف ترتبط معدات العمليات الصناعية بنظام خطوط الأنابيب. يعد PFD تصوريا أكثر من معرف P&، وعادة ما يتضمن المزيد من التعليقات التوضيحية التي تعرض البيانات.


إنشاء رسم تخطيطي للأنابيب والأجهزة

1. في Visio، افتح أيا من القوالب التالية:

   • رسم تخطيطي للأنابيب والأجهزة
   • رسم تخطيطي لتدفق العملية

2. من أي فئة من فئات المعدات ، اسحب أشكال المعدات إلى صفحة الرسم.
   يظهر رقم علامة ذكي لكل مكون على الرسم التخطيطي.

3. استخدام خطوط الأنابيب لتوصيل المعدات الرئيسية.

   1. اسحب شكل خط أنابيب من خطوط الأنابيب إلى صفحة الرسم، ثم ضع إحدى نقاط نهايته على شكل المعدات. يمكنك توصيل خط أنابيب بأي نقطة على السطح الخارجي لشكل المعدات، حتى إذا لم يكن الشكل يحتوي على نقطة اتصال هناك.
      تتحول نقطة نهاية خط الأنابيب إلى اللون الأخضر للإشارة إلى أنه متصل (ملصق) بشكل المعدات، ويتم إنشاء نقطة اتصال في حالة عدم وجودها.

   2. اسحب نقطة النهاية الأخرى إلى شكل جهاز آخر.

   3. لتغيير مظهر خط أنابيب أو إظهار اتجاهه، حدد خط الأنابيب، ثم حدد نمطا من خيار الخط على الشريط (راجع المجموعة "أنماط الأشكال " في علامة التبويب "الشريط الرئيسي ").
      تتحكم الأنماط في سمك الخط والأسهم الاتجاهية والرموز الرسومية الأخرى التي تشير إلى نوع خط الأنبوب أو الجهاز.

      تلميح

      يمكنك أيضا استخدام الموصل (الموجودة في علامة التبويب "الشريط الرئيسي"، المجموعة "أدوات") لرسم خطوط الأنابيب. يعد هذا الأسلوب مفيدا بشكل خاص عند العمل في الرسومات التخطيطية الكبيرة التي تتضمن العديد من الاتصالات. انقر فوق "موصل "، ثم فوق "خطوط الأنابيز"، انقر فوق شكل خط الأنابيب الذي تريد استخدامه. ثم ارسم خط الأنابيب في الرسم التخطيطي. لتغيير نوع الخطوط الأساسية، ما عليك سوى النقر فوق شكل مختلف لخطوط أنابيب في خطوط الأنابيب ومتابعة العمل في الرسم التخطيطي.

4. أضف أشكال الصمامات.

   1. من الصمامات والتركيبات، اسحب أشكال الصمامات أعلى خطوط الأنابيب. حرر زر الماوس عند ظهور مربع أخضر، يشير إلى أن الصمام ملتصق بخط الأنابيب.
      عند إضافة صمام إلى خط الأنابيب:

      • يتم تدويره تلقائيا إلى نفس اتجاه خط الأنابيب.
      • يقسم خط الأنابيب إلى خطي أنابيب متطابقين ، يتم لصق كل منهما على الصمام.

   2. لحذف صمام من خط أنابيب، حدد الصمام واضغط على DELETE.
      عند حذف صمام ، يحل خط أنابيب واحد محل خط الأنابيب المنقسم.

5. من فئة "الأدوات "، اسحب أشكال الأدوات إلى صفحة الرسم بالقرب من خط الأنابيب أو الصمام أو المعدات التي يراقبونها.

6. يمكنك تغيير موضع الأشكال في الرسم التخطيطي عن طريق سحبها.

7. يمكنك الآن إضافة بيانات إلى المكونات أو إنشاء مجموعات خصائص وتطبيقها. اتبع هذه الخطوات للحصول على مزيد من المعلومات:
   إضافة بيانات إلى مكونات

   1. على علامة التبويب "بيانات "، انقر فوق "نافذة بيانات الشكل".
   2. في صفحة الرسم، حدد الشكل الذي تريد إضافة البيانات إليه.
   3. انقر في كل حقل بيانات شكل واكتب قيمة أو حددها.

   إنشاء مجموعات الخصائص وتطبيقها

   1. قم بتنفيذ أحد الإجراءات التالية:

      • لإضافة مجموعة الخصائص إلى أشكال في رسم ما، حدد الأشكال.
      • لإضافة مجموعة الخصائص إلى أشكال على استنسل، حدد الأشكال على الاستنسل.

   2. على علامة التبويب "بيانات "، انقر فوق "نافذة بيانات الشكل".

   3. انقر بزر الماوس الأيمن فوق نافذة بيانات الشكل وحدد مجموعات بيانات الشكل.

   4. انقر فوق "إضافة"، ثم اكتب اسما لمجموعة بيانات الشكل.

   5. اختر ما إذا كنت تريد إنشاء مجموعة بيانات شكل جديدة أو مجموعة تستند إلى الشكل المحدد حاليا أو مجموعة تستند إلى مجموعة بيانات شكل موجودة، ثم انقر فوق موافق.

   6. لإضافة بيانات شكل أو تعديلها، في مربع الحوار "مجموعات بيانات الشكل"، حدد مجموعة بيانات الشكل وانقر فوق "تعريف".

   7. في مربع الحوار تعريف بيانات الشكل ، قم بأي تعديلات ضرورية.

   8. انقر فوق موافق.

8. إعادة ترقيم المكونات.

   1. من القائمة هندسة العمليات ، انقر فوق إعادة ترقيم.

   2. في مربع الحوار "إعادة ترقيم المكونات "، ضمن "تطبيق على"، حدد الخيار ما إذا كنت تريد إعادة ترقيم المكونات في المستند أو الصفحة الحالية أو في التحديد الحالي.

   3. في القائمة "تضمين تنسيقات العلامات "، قم بإلغاء تحديد خانات الاختيار لتنسيقات العلامات التي لا تريد تضمينها في إعادة الترقيم.

      ملاحظة

      بشكل افتراضي، تكون كل تنسيقات العلامات محددة.

   4. تعيين قيمة بدء وقيمة فاصل زمني لإعادة الترقيم. يمكنك تعيين قيمة بدء مختلفة وقيمة فاصل زمني لكل تنسيق علامة.

      1. انقر فوق عنصر في القائمة تضمين تنسيقات العلامات لتمييزه.
      2. في المربع "قيمة البدء "، اكتب قيمة البدء لإعادة الترقيم أو حددها.
      3. في مربع الفاصل الزمني، اكتب الزيادة المستخدمة لإعادة ترقيم المكونات أو حددها.
      4. كرر هذه الخطوات لكل تنسيق علامة.

   5. انقر فوق موافق .

9. إنشاء قوائم أو فواتير لمواد المعدات وخطوط الأنابيب والصمامات والأدوات.

   1. على علامة التبويب "مراجعة "، انقر فوق "تقارير الشكل".

   2. اتبع هذه الخطوات لإنشاء تعريف تقرير مخصص، أو انتقل إلى الخطوة ج. لاستخدام تعريف تقرير موجود.
      تنشئ الخطوات التالية تعريفا لتقرير يقوم بتصفية أشكال هندسة العمليات المكررة وتقارير مكونات هندسة العمليات.

      1. في مربع الحوار "تقرير"، انقر فوق "جديد".

      2. في "معالج تعريف التقارير"، حدد خيارا تريد الإبلاغ عنه، وانقر فوق خيارات متقدمة.

      3. في مربع الحوار خيارات متقدمة ، في قائمة الخصائص ، حدد PEComponentTag. في قائمة الشرط ، حدد موجود. في القائمة " القيمة "، حدد TRUE.

      4. انقر فوق "إضافة " لوضع هذا الشرط في قائمة المعايير المعرفة، ثم انقر فوق موافق.

      5. في "معالج تعريف التقارير"، انقر فوق التالي.

      6. حدد خانة الاختيار <"النص> المعروض" لإعداد تقرير حول علامة المكون. ثم حدد خانات الاختيار للبيانات الأخرى التي تريد الإبلاغ عنها، ثم انقر فوق التالي.

      7. لتصفية أشكال هندسة العمليات المكررة وإعداد تقرير حول المكونات، انقر فوق "الإجماليات الفرعية".

      8. في مربع الحوار "الإجماليات الفرعية"، في القائمة "تجميع حسب"، انقر فوق <"النص> المعروض"، ثم انقر فوق "خيارات".

      9. في مربع الحوار "خيارات "، انقر فوق "عدم تكرار القيم المتطابقة"، ثم انقر فوق "موافق " مرتين.

      10. في "معالج تعريف التقارير"، انقر فوق التالي، وأدخل المعلومات لحفظ التقرير ثم انقر فوق "إنهاء".

      11. في مربع الحوار "تقرير "، يمكنك إما تشغيل التقرير أو النقر فوق موافق لحفظ التعريف وتشغيله لاحقا.

          تلميح

          لإنشاء تعريف تقرير جديد يستند إلى تعريف موجود، في مربع الحوار "تقرير"، حدد التعريف الموجود، ثم انقر فوق "جديد". احفظ تعريف التقرير المعدل باسم جديد.

   3. في القائمة "تعريف التقرير "، انقر فوق اسم تعريف التقرير الذي تريد استخدامه.
      يحدد تعريف التقرير أي الأشكال التي يتم الإبلاغ عنها وبيانات الأشكال المضمنة في التقرير.

   4. انقر فوق "تشغيل"، ثم في مربع الحوار "تشغيل التقرير "، انقر فوق تنسيق التقرير الذي تريده، ثم قم بأحد الإجراءات التالية:

      1. إذا كنت تحفظ التقرير كشكل على الرسم، فاختر ما إذا كنت تريد حفظ نسخة من تعريف التقرير باستخدام الشكل أو ارتباط إلى تعريف تقرير.
      2. إذا كنت تحفظ التقرير كملف (عندما تحدد HTML أو XML كتنسيق تقرير)، فاكتب اسما للتقرير.

   5. لإنشاء التقرير، انقر فوق موافق.

   6. إذا قمت بتشغيل تقرير مخصص، فعندما تعود إلى مربع الحوار " تقرير "، انقر فوق موافق لحفظ التعريف.
