Crear un diagrama con notación de base de datos Pata de gallo

Crear el diagrama y las entidades

1. En Visio, en el menú Archivo , seleccione Nuevo>software y, después, Notación de base de datos Pata de gallo.

2. Elija unidades métricas o estadounidenses y seleccione Crear.

3. En la galería de símbolos Notación de base de datos Pata de gallo , arrastre una forma de entidad a la página de dibujo.

4. Arrastre otra forma de entidad hasta la página de dibujo para crear una segunda entidad.

5. Arrastre una forma de relación hasta la página de dibujo para crear la línea de relación.

6. Para conectar las entidades, arrastre el extremo izquierdo de la línea de relación a la primera entidad y péguela a un atributo, a un punto de conexión o a toda la entidad. Arrastre el otro extremo de la línea de relación y péguelo a la segunda entidad.

7. Establezca los símbolos de cardinalidad en ambos extremos de la línea de relación:

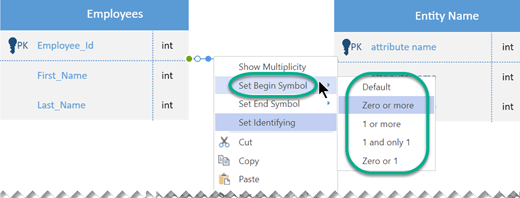

   • Haga clic con el botón derecho en la línea de relaciones, haga clic en Establecer símbolo de inicio y elija una opción de la lista. El valor predeterminado es Cero o más.

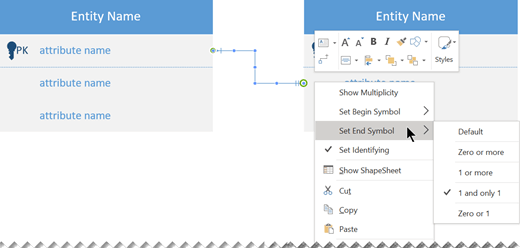

   • Vuelva a hacer clic con el botón derecho en la línea de relaciones, haga clic en Establecer símbolo final y elija una opción de la lista. El valor predeterminado es 1 y solo 1.


Puede ajustar el ancho de una entidad seleccionando su borde y, a continuación, haciendo clic y arrastrando su controlador amarillo. No se puede ajustar manualmente la altura de una entidad. La altura se ajusta sumando o restando atributos:

• Para quitar un atributo innecesario, selecciónelo y presione Eliminar.
• Para agregar un atributo a una entidad, arrastre un atributo desde el panel Formas a la entidad y suelte la tecla del mouse. Haga doble clic en el marcador de posición de nombre de atributo y escriba un nombre adecuado para el atributo.

Editar los atributos de una entidad

De forma predeterminada, se muestran los nombres de los atributos de una entidad, pero el tipo de cada atributo se oculta a la vista.

Puede cambiar esta configuración para cualquier entidad:

1. Haga clic con el botón derecho en la entidad y seleccione Mostrar tipos de atributo.

2. Para cambiar el tipo, seleccione el nombre del tipo y haga clic dos veces. Aparece un cuadro gris alrededor del nombre de tipo para indicar que está seleccionado.
3. Escriba el nuevo nombre de tipo. Cuando haya terminado, presione Esc (o haga clic en cualquier otro lugar de la entidad) para guardar el cambio.

Cambiar la apariencia de la notación pata de gallo

1. Haga clic con el botón derecho en la línea de relación y haga clic en Formato de forma.
2. Haga clic en Línea en el panel derecho para expandir la lista.

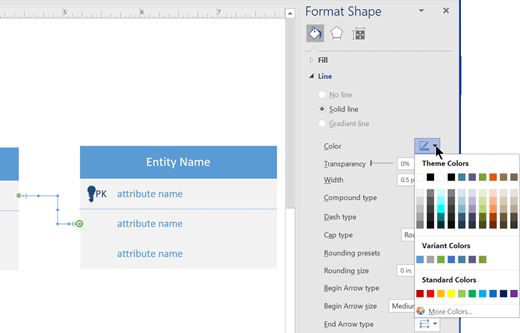

3. Para cambiar el color de la línea de relación, haga clic en el icono situado junto a Color y seleccione un color.

4. Haga clic en Tamaño inicial de flecha o Tamaño final de flecha para cambiar el tamaño de los símbolos Inicio y Fin.

5. Para agregar texto, seleccione la línea de relación y escriba el texto.

Crear el diagrama y las entidades

1. Abre Visio para la Web y busca crow's foot.

2. Seleccione el diagrama de notación de base de datos Pata de gallo .

3. En el cuadro de diálogo, seleccione unidades métricas o estadounidenses.

4. Seleccione Crear.

5. Se abre el diagrama. Debería ver la ventana Formas junto al diagrama. Si no lo ve, vaya a Ver>paneles de tareas y asegúrese de que la opción Formas esté seleccionada. Si sigue sin verlo, haga clic en el botón Expandir la ventana Formas de la izquierda.

6. En la galería de símbolos Notación de base de datos Pata de gallo , arrastre una forma de entidad a la página de dibujo.

7. Arrastre otra forma de entidad hasta la página de dibujo para crear una segunda entidad.

8. Arrastre una forma de relación hasta la página de dibujo para crear la línea de relación.

9. Para conectar las entidades, arrastre el extremo izquierdo de la línea de relación a la primera entidad y péguela a un atributo, a un punto de conexión o a toda la entidad. Arrastre el otro extremo de la línea de relación y péguelo a la segunda entidad.

10. Establezca los símbolos de cardinalidad en ambos extremos de la línea de relación:

    • Haga clic con el botón derecho en la línea de relaciones, haga clic en Establecer símbolo de inicio y elija una opción de la lista. El valor predeterminado es Cero o más.
    • Vuelva a hacer clic con el botón derecho en la línea de relaciones, haga clic en Establecer símbolo final y elija una opción de la lista. El valor predeterminado es 1 y solo 1.


Puede ajustar el ancho de una entidad seleccionando su borde y, a continuación, haciendo clic y arrastrando su controlador amarillo. No se puede ajustar manualmente la altura de una entidad. La altura se ajusta sumando o restando atributos:

• Para quitar un atributo innecesario, selecciónelo y presione Eliminar.
• Para agregar un atributo a una entidad, arrastre un atributo desde el panel Formas a la entidad y suelte la tecla del mouse. Haga doble clic en el marcador de posición de nombre de atributo y escriba un nombre adecuado para el atributo.

Editar los atributos de una entidad

De forma predeterminada, se muestran los nombres de los atributos de una entidad, pero el tipo de cada atributo se oculta a la vista.

Puede cambiar esta configuración para cualquier entidad:

1. Haga clic con el botón derecho en la entidad y seleccione Mostrar tipos de atributo.

2. Para cambiar el tipo, seleccione el nombre del tipo y haga clic dos veces. Aparece un cuadro gris alrededor del nombre de tipo para indicar que está seleccionado.
3. Escriba el nuevo nombre de tipo. Cuando haya terminado, presione Esc (o haga clic en cualquier otro lugar de la entidad) para guardar el cambio.

Formas disponibles en notación de base de datos pata de gallo

Forma	Descripción
Entidad	Un objeto, un componente de datos. Se puede identificar de forma única por sus atributos y, por lo tanto, es independiente de cualquier otra entidad del esquema.
Entidad con atributos	Un objeto, un componente de datos. Se puede identificar de forma única por sus atributos y, por lo tanto, es independiente de cualquier otra entidad del esquema. Incluye una columna para mostrar el tipo de datos de cada atributo.
Atributo	Un hecho que describe una entidad. Aparece dentro del marco de la entidad.
Atributo de clave principal	Atributo que identifica de forma única una entidad determinada.
Separador de clave principal	Línea horizontal que se utiliza para separar el atributo de clave principal de los demás atributos de la entidad.
Relación	Indica la asociación entre dos entidades fuertes. Su nombre es un verbo que describe brevemente la asociación. Después de pegar la relación a las entidades, haga clic con el botón derecho en ella para establecer opciones, por ejemplo, si se trata de una relación de "identificación" y para establecer los símbolos en cada extremo de la línea de conexión.
