Agregue notaciones de multiplicidad al diagrama UML de Visio para especificar la relación de cantidad entre los objetos.
En este artículo
Establecer el valor de multiplicidad
En Visio, en el menú Archivo, haga clic en Nuevo>software y, después, en Notación de base de datos UML.
Seleccione entre unidades métricas o estadounidenses y, después, haga clic en Crear.
En la galería de símbolos Notación de base de datos UML , arrastre una forma de entidad a la página de dibujo.
Arrastre otra forma de entidad hasta la página de dibujo para crear una segunda entidad.
Arrastre una forma de relación hasta la página de dibujo para crear la línea de relación.
Para conectar las entidades, arrastre el extremo izquierdo de la línea de relación a la primera entidad y péguela a un atributo, a un punto de conexión o a toda la entidad. Arrastre el otro extremo de la línea de relación y péguelo a la segunda entidad.

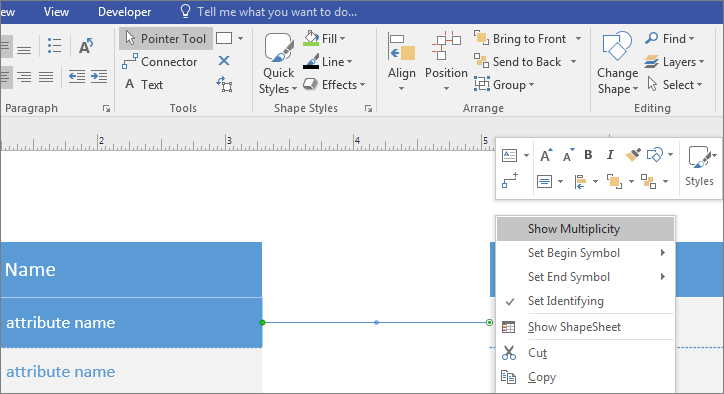

Haga clic con el botón derecho en la forma Relación y haga clic en Mostrar multiplicidad.

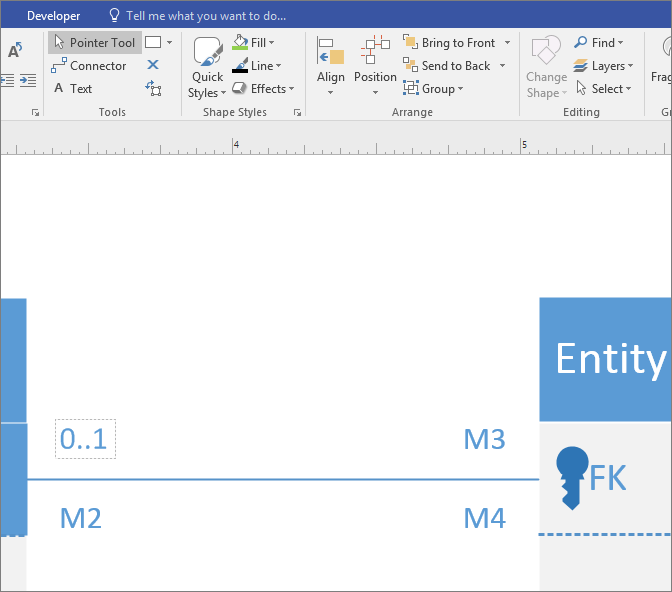

Haga clic en el primer campo de multiplicidad y escriba el valor.
Escriba el valor de multiplicidad en cada campo. Haga clic con el botón derecho en los campos no deseados y seleccione Eliminar.
Establezca los símbolos de notación de relaciones UML en ambos extremos de la línea de relación:

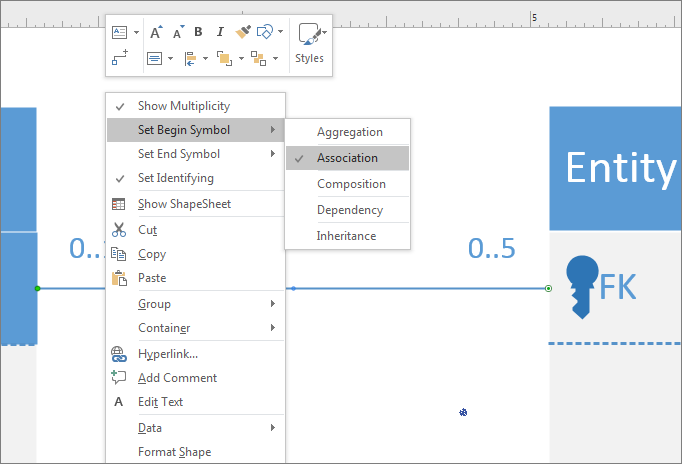

- Haga clic con el botón derecho en la línea de relaciones, haga clic en Establecer símbolo de inicio y elija una opción de la lista.
- Vuelva a hacer clic con el botón derecho en la línea de relaciones, haga clic en Establecer símbolo final y elija una opción de la lista.
Cambiar la apariencia de la notación UML
- Haga clic con el botón derecho en la línea de relación y haga clic en Formato de forma.
- Haga clic en Línea en el panel derecho para expandir la lista.
- Cambie el color de la línea de relación haciendo clic en el icono situado junto a Color y seleccionando un color.
- Haga clic en Tamaño inicial de flecha o Tamaño final de flecha para cambiar el tamaño de los símbolos Inicio y Fin.
- Agregue texto seleccionando la línea de relación y escribiendo el texto.
