Andmete esitamine rõngasdiagrammil

Microsoft Exceli abil saate oma andmed kiiresti rõngasdiagrammiks muuta ja seejärel kasutada uusi vormindusfunktsioone, et seda rõngasdiagrammi oleks hõlpsam lugeda. Näiteks kui lisate legendi, andmesildid ja tekstiväljad, mis osutavad sellele, mida iga rõngasdiagrammi rõngas tähistab, saate kiiresti aru diagrammile kantud andmetest.

Pärast rõngasdiagrammi loomist saate sektoreid pöörata erinevate perspektiivide jaoks, keskenduda konkreetsetele sektortele, tõmmates rõngasdiagrammi sektoreid välja või muutes rõngasdiagrammi ava suurust, et sektoreid suurendada või vähendada.

Selle artikli teemad

• Lisateave andmete kandmise kohta rõngasdiagrammi
• Keeruka rõngasdiagrammi loomine
• Rõngasdiagrammi sektordiagrammi sektordiagrammi pööramine
• Rõngasdiagrammi sektoreid välja tõmmates
• Rõngasdiagrammi augu suuruse muutmine
• Diagrammi salvestamine mallina

Lisateave andmete kandmise kohta rõngasdiagrammi

Töölehel ainult veergude või ridadena korraldatud andmed saab kanda rõngasdiagrammile. Sarnaselt sektordiagrammiga näitab rõngasdiagramm osade seost tervikuga, kuid rõngasdiagramm võib sisaldada mitut andmesarja. Iga rõngasdiagrammile kantud andmesari lisab diagrammile rõnga. Esimene andmesari kuvatakse diagrammi keskel.

Rõngasdiagramme pole rõngasdiagrammide ümmarguse olemuse tõttu lihtne lugeda, eriti kui neis kuvatakse mitu andmesarja. Välisrõngaste ja sisemiste rõngaste proportsioonid ei tähista andmete suurust täpselt– välisrõngaste andmepunktid võivad olla suuremad kui sisemise rõnga andmepunktid, samas kui nende tegelikud väärtused võivad olla väiksemad. Väärtuste või protsentide kuvamine andmesiltidel on rõngasdiagrammil väga kasulik, kuid kui soovite andmepunkte kõrvuti võrrelda, peaksite selle asemel kasutama virntulpdiagrammi või virnlintdiagrammi.

Kaaluge rõngasdiagrammi kasutamist järgmistel juhtudel.

• Teil on üks või mitu andmesarja, mida soovite diagrammile kanda.
• Ükski diagrammile kantud väärtustest pole negatiivne.
• Ükski diagrammile kantud väärtustest pole nullväärtus (0).
• Teil pole rohkem kui seitset kategooriat andmesarja kohta.
• Kategooriad tähistavad rõngasdiagrammi igas rõngasdiagrammis terviku osi.

Rõngasdiagrammi loomisel saate valida ühe järgmistest rõngasdiagrammi alamtüüpidest.

• Sõõrik Rõngasdiagrammidel kuvatakse andmed rõngastes, kus iga rõngas tähistab andmesarja. Kui andmesiltidel kuvatakse protsendid, võrdub iga rõngas 100%-ga.

• Irdrõngasdiagramm Sarnaselt irdsektordiagrammidega kuvatakse irdrõngasdiagrammil iga väärtuse osakaal tervikust, samal ajal üksikuid väärtusi rõhutades üksikuid, kuid see võib sisaldada mitut andmesarja.


Rõngasdiagrammid ja irdrõngasdiagrammid pole ruumilisena saadaval, kuid ruumilise vormingu abil saate diagrammidele anda ruumilise ilme.

Lehe algusse

Keeruka rõngasdiagrammi loomine

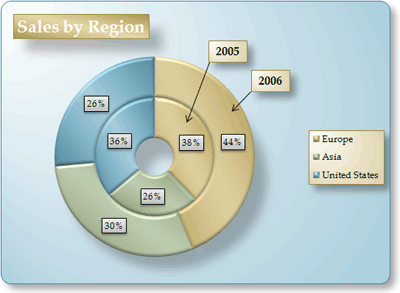

Kuidas lõime selle rõngasdiagrammi? Järgmiste toimingute abil saate luua sarnaste tulemustega rõngasdiagrammi. Selle diagrammi puhul kasutasime töölehe näidisandmeid. Saate need andmed töölehele kopeerida või kasutada oma andmeid.

1. Avage tööleht, mis sisaldab andmeid, mida soovite rõngasdiagrammile kanda, või kopeerige töölehe näidisandmed tühjale töölehele.
   Näidistöölehe kopeerimine

   1. Looge tühi töövihik või tööleht.

   2. Valige spikriteema näide.

      Märkus.

      Ärge valige rea- ega veerupäiseid.



   3. Vajutage klahvikombinatsiooni CTRL+C.

   4. Valige töölehel lahter A1 ja vajutage klahvikombinatsiooni CTRL+V.

   	2005	2006
   Euroopa	12 704 714,00 $	17 987 034.00 $
   Aasia	8774 099,00 $	12 214 447,00 $
   United States	12 094 215,00 $	10 873 099,00 $

2. Valige andmed, mille soovite rõngasdiagrammile kanda.

3. Valige menüü Lisa jaotises Diagrammid nupp Muud diagrammid.


4. Klõpsake jaotises Rõngasdiagramm nuppu Rõngasdiagramm.

5. Klõpsake rõngasdiagrammi diagrammi andmeala.
   Kuvatakse menüü Diagrammiriistad koos menüüdega Kujundus, Paigutus ja Vorming.

6. Valige menüü Kujundus jaotises Diagrammipaigutused soovitud paigutus.

   Rõngasdiagrammi jaoks kasutasime paigutust 6.
   Paigutus 6 kuvab legendi. Kui teie diagrammil on liiga palju legendikirjeid või kui legendikirjeid pole lihtne eristada, võiksite legendi kuvamise asemel lisada rõngasdiagrammi andmepunktidele andmesildid (menüü Paigutus, jaotis Sildid , nupp Andmesildid ).

7. Klõpsake menüü Kujundus jaotises Diagrammilaadid seda laadi, mida kasutada soovite.

   Rõngasdiagrammi jaoks kasutasime laadi 26.

8. Diagrammi suuruse muutmiseks tehke järgmist.

   1. Klõpsake diagrammi.
   2. Sisestage menüü Vorming jaotises Suurus väljale Kujundi kõrgus ja Kujundi laius soovitud suurus.
      Meie rõngasdiagrammi puhul määrame kujundi kõrguseks 4" ja kujundi laiuseks 5,5 tolli.

9. Rõngasaugu suuruse muutmiseks tehke järgmist.

   1. Klõpsake andmesarja või valige see diagrammielementide loendist (menüü Vorming jaotis Praegune valik väli Diagrammielemendid ).

   2. Klõpsake menüü Vorming jaotises Praegune valik nuppu Valiku vorming.
   3. Klõpsake nuppu Sarjasuvandid ja lohistage jaotises Rõngasaugu suurus liugurit soovitud suuruseni või tippige väljale Protsent protsentuaalne väärtus vahemikus 10–90.
      Rõngasdiagrammis kasutati 20%.

10. Andmesiltide paremaks esiletõstmiseks tehke järgmist.

    1. Kogu andmesarja andmesiltide valimiseks klõpsake andmesilti üks kord või valige need diagrammielementide loendist (menüü Vorming jaotis Praegune valik väli Diagrammielemendid ).
    2. Klõpsake menüü Vorming jaotises Kujundilaadid nuppu Veel ja seejärel klõpsake soovitud kujundilaadi.

       Rõngasdiagrammi jaoks kasutasime vaevumärgatavat efekti – tume 1.
    3. Korrake neid toiminguid kõigi rõngasdiagrammi andmesarjade andmesiltide vormindamiseks.

11. Diagrammi tiitli muutmiseks ja vormindamiseks tehke järgmist.

    1. Klõpsake diagrammi tiitlit või valige see diagrammielementide loendist (menüü Vorming jaotis Praegune valik väli Diagrammielemendid ).
    2. Tippige pealkiri, mida soovite kasutada, ja vajutage sisestusklahvi (ENTER).
    3. Klõpsake menüü Vorming jaotises Kujundilaadid nuppu Veel ja seejärel klõpsake soovitud kujundilaadi.
       Meie rõngasdiagrammis kasutasime mõõdukat efekti – rõhk 1.
    4. Kui soovite tiitli paigutust muuta, lohistage see soovitud asukohta.

12. Legendi vormingu muutmiseks klõpsake legendi ja valige soovitud laad väljal Kujundilaadid (menüü Vorming jaotises Kujundilaadid).

13. Rõngasrõngastele osutavate nooltega tekstisiltide lisamiseks tehke järgmist.

    1. Klõpsake menüü Paigutus jaotises Lisa nuppu Tekstiväli.
    2. Klõpsake diagrammil kohta, kuhu soovite tekstivälja paigutada, tippige soovitud tekst ja vajutage sisestusklahvi (ENTER).
    3. Valige tekstiväli ja klõpsake menüü Vorming jaotises Kujundilaadid dialoogiboksi käiviti .
    4. Klõpsake nuppu Tekstiväli ja seejärel märkige jaotises Automaatsobitus ruut Muuda kujundi suurust teksti mahutamiseks ja klõpsake nuppu OK.
    5. Valige jaotises Kujundilaadid laad, mida soovite kasutada.
    6. Klõpsake menüü Paigutus jaotises Lisamine nuppu Kujundid.
    7. Klõpsake jaotises Jooned nuppu Nool.
    8. Joonistage diagrammil tekstivälja nurgast nool rõngasrõngasrõngasse, millele soovite selle osutada.
    9. Tekstiväljade vormingu muutmiseks klõpsake tekstivälja ja valige soovitud laad jaotises Kujundilaadid (menüü Vorming jaotis Kujundilaadid ).
       Korrake neid toiminguid kõigi diagrammi rõngasrõngaste puhul.

14. Diagrammi tausta muutmiseks tehke järgmist.

    1. Klõpsake diagrammiala või valige see diagrammielementide loendist (menüü Vorming jaotis Praegune valik väli Diagrammielemendid ).
    2. Klõpsake menüü Vorming jaotises Kujundilaadid nuppu Veel ja seejärel klõpsake soovitud kujundilaadi.
       Rõngasdiagrammis kasutasime vaevumärgatavat efekti – rõhk 3.

15. Diagrammi tausta nurkade ümardamiseks tehke järgmist.

    1. Klõpsake menüü Vorming jaotises Kujundilaadid dialoogiboksi käiviti .
    2. Klõpsake nuppu Äärislaadid ja seejärel märkige ruut Ümarad nurgad .

16. Kui soovite kasutada kujunduse värve, mis erinevad töövihikule rakendatud vaikekujundusest, tehke järgmist.

    1. Klõpsake menüü Küljendus jaotise Kujundused nuppu Kujundused.

    2. Klõpsake jaotises Sisseehitatud soovitud kujundust.
       Rõngasdiagrammi jaoks kasutasime kujundust Apex .

Lehe algusse

Rõngasdiagrammi sektordiagrammi sektordiagrammi pööramine

Office Excel 2007 andmesarjade järjestus rõngasdiagrammides määratakse töölehel olevate andmete järjestuse järgi. Teise vaatenurga jaoks saate rõngasdiagrammi sektoreid pöörata rõngasdiagrammi 360 kraadi ulatuses.

1. Klõpsake rõngasdiagrammis andmesarja või andmepunkti või valige see diagrammielementide loendist järgmiselt.

   1. Klõpsake diagrammi.
      Kuvatakse menüü Diagrammiriistad koos menüüdega Kujundus, Paigutus ja Vorming.
   2. Klõpsake menüü Vorming jaotises Praegune valik välja Diagrammielemendid kõrval asuvat noolt ja seejärel soovitud andmesarja või andmepunkti.


2. Klõpsake menüü Vorming jaotises Praegune valik nuppu Valiku vorming.

3. Lohistage jaotises Esimese sektori nurk liugurit soovitud pöördeastmeni või tippige väärtus vahemikus 0–360, et määrata nurk, kus soovite esimest sektorit kuvada.

Lehe algusse

Rõngasdiagrammi sektoreid välja tõmmates

Rõngasdiagrammi üksikute kihtide rõhutamiseks saate diagrammi loomisel kasutada irdrõngasdiagrammi tüüpi. Irdrõngasdiagrammidel kuvatakse iga väärtuse osakaal kogusummast, rõhutades samal ajal üksikuid väärtusi. Saate muuta rõngaslindi irdumise sätet kõigi lõikude või üksikute lõikude jaoks.

Viilud saate ka käsitsi välja tõmmata.

Irdrõngasdiagrammi sektordiagrammi sätete muutmine

1. Klõpsake irdrõngasdiagrammil andmesarja või andmepunkti või valige diagrammielementide loendist andmesari järgmiselt.

   1. Klõpsake diagrammi.
      Kuvatakse menüü Diagrammiriistad koos menüüdega Kujundus, Paigutus ja Vorming.
   2. Klõpsake menüü Vorming jaotises Praegune valik välja Diagrammielemendid kõrval asuvat noolt ja seejärel soovitud andmesarja.


2. Klõpsake menüü Vorming jaotises Praegune valik nuppu Valiku vorming.

3. Jaotises Rõngasdiagrammi plahvatus lohistage liugurit eraldusprotsendi suurendamiseks või vähendamiseks või tippige soovitud eraldusprotsent väljale Protsent .

Rõngasdiagrammi sektoreid saab käsitsi välja tõmmata

Klõpsake rõngasdiagrammi ja tehke ühte järgmistest.

• Kõigi rõngasdiagrammi sektoreid välja tõmbamiseks lohistage diagrammi keskkohast eemale.
• Rõngasdiagrammi üksikute sektorte väljatoomiseks klõpsake sektoreid, mille soovite välja tõmmata, ja lohistage sektor diagrammi keskkohast eemale.

Lehe algusse

Rõngasdiagrammi augu suuruse muutmine

Rõngasdiagrammi ava suuruse suurendamise või vähendamisega vähendate või suurendate sektoreid. Näiteks võite soovida kuvada laiemaid lõike, et paremini mahutada andmesilte, mis sisaldavad pikki sarja- või kategoorianimesid või nimede, väärtuste ja protsentide kombinatsiooni.

1. Klõpsake rõngasdiagrammis andmesarja või valige see diagrammielementide loendist järgmiselt.

   1. Klõpsake diagrammi.
      Kuvatakse menüü Diagrammiriistad koos menüüdega Kujundus, Paigutus ja Vorming.
   2. Klõpsake menüü Vorming jaotises Praegune valik välja Diagrammielemendid kõrval asuvat noolt ja seejärel soovitud andmesarja.


2. Klõpsake menüü Vorming jaotises Praegune valik nuppu Valiku vorming.

3. Lohistage jaotises Rõngasaugu suurus liugurit soovitud suuruseni või tippige väljale Protsent protsent väärtus vahemikus 10–90.

Lehe algusse

Diagrammi salvestamine mallina

Kui soovite luua vastloodud diagrammiga sarnase diagrammi, võite salvestada diagrammi mallina, mida saate kasutada teiste diagrammide alusena.

1. Klõpsake diagrammi, mida soovite salvestada mallina.

2. Klõpsake menüü Kujundus jaotises Tüüp nuppu Salvesta mallina.


3. Tippige väljale Faili nimi malli nimi.

   Näpunäide.

   Kui te pole määranud mõnda muud kausta, salvestatakse mallifail (.crtx) kausta Diagrammid ja mall muutub jaotises Mallid kättesaadavaks nii dialoogiboksis Diagrammi lisamine (menüü Lisa , jaotis Diagrammid , dialoogiboksi käiviti ) kui ka dialoogiboksis Diagrammitüübi muutmine (menüü Kujundus , jaotis Tüüp , nupp Muuda diagrammitüüpi).

   Lisateavet diagrammimalli rakendamise kohta leiate teemast Kohandatud diagrammi salvestamine mallina.

Lehe algusse
