- Sélectionnez la forme à laquelle vous souhaitez ajouter une légende.
Si aucune forme n’est sélectionnée, la légende est ajoutée au milieu de la vue actuelle, et non associée à une forme. - Dans l’onglet Insertion , dans le groupe Composants de diagramme , cliquez sur Légende.
Un menu d’options de légende s’ouvre. - Placez le pointeur de la souris sur une légende pour afficher un aperçu sur la page, puis cliquez sur celle qui vous intéresse.
- Sur la page, cliquez sur la légende et tapez votre texte.
La coloration de la légende est basée sur le thème associé appliqué au dessin, en conservant la légende stylistiquement similaire aux formes de la page. Pour modifier la couleur d’une légende, vous devez appliquer un thème différent à l’ensemble du dessin.
Lorsqu’une légende est associée à une forme, elle se déplace automatiquement avec la forme, et si la forme est copiée ou supprimée, la légende est également copiée ou supprimée.

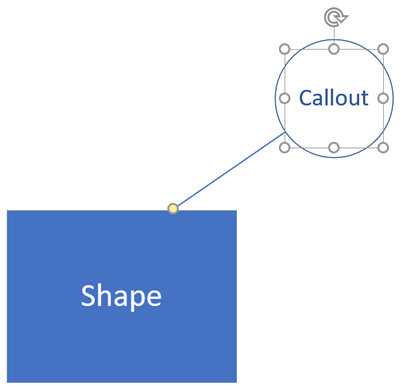

Les légendes ont une poignée de contrôle jaune à la fin de la ligne de légende (comme indiqué dans l’image ci-dessus) ; La poignée de contrôle est visible lorsque la légende est sélectionnée. Par défaut, de nombreux styles de légende comportent des lignes masquées, mais la poignée de contrôle reste visible lorsqu’elle est sélectionnée.
Associer une légende à une forme
Si aucune forme n’est sélectionnée lorsque vous ajoutez une légende à un diagramme, la légende n’est associée à aucune forme. Lorsque vous associez une légende à une forme, la ligne qui les relie s’étend automatiquement lorsque vous repositionnez la légende.
- Cliquez sur la poignée de contrôle jaune de la légende, faites-la glisser vers la forme à laquelle vous souhaitez associer la légende, puis déposez la poignée de contrôle sur la forme.
- Déplacez la partie texte de la légende à l’endroit souhaité par rapport à la forme.
Formes de légendes
Visio a également des formes de légende dans certains gabarits. Ces légendes peuvent être connectées à d’autres formes, mais pas associées à d’autres formes. La différence réside dans le fait que les formes de légendes ne se déplacent pas avec les formes connectées et ne sont pas copiées ou supprimées avec elles.
