Stvaranje dijagrama toka pomoću značajke SmartArt

Na dijagramu toka prikazuju se uzastopni koraci u zadatku ili procesu. Mnogo je različitih rasporeda SmartArt grafike pomoću kojih možete ilustrirati korake nekog postupka, uključujući rasporede koji mogu sadržavati slike.

U članku se objašnjava kako stvoriti dijagram toka koji sadrži slike. Metode opisane u ovom članku omogućuju vam stvaranje ili mijenjanje gotovo svake SmartArt grafike. Isprobajte različite rasporede da biste postigli željene rezultate.

Što želite učiniti?

• Stvaranje dijagrama toka sa slikama
• Dodavanje okvira u dijagram toka i brisanje okvira iz njega
• Premještanje okvira u dijagramu toka
• Promjena boja dijagrama toka
• Primjena SmartArt stila na dijagram toka
• Animiranje dijagrama toka

Stvaranje dijagrama toka sa slikama

1. Na kartici Umetanje u grupi Ilustracije kliknite SmartArt.

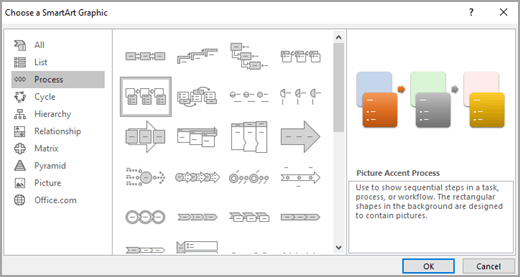

2. U galeriji Odabir SmartArt grafike kliknite Postupak, a zatim dvokliknite Postupak isticanja slike.


3. Da biste dodali sliku, u okviru u koji je želite dodati kliknite ikonu slike , odaberite sliku koju želite prikazati na grafikonu, a zatim kliknite Umetni.

4. Da biste unijeli tekst, učinite nešto od sljedećeg:

   • U tekstnom oknu kliknite [tekst], a zatim upišite tekst.

     Napomena

     Ako se tekstno okno ne vidi, na kartici Dizajn kliknite Tekstno okno.

   • Kopirajte tekst s nekog drugog mjesta ili iz nekog drugog programa, zatim u tekstnom oknu kliknite [Tekst], a potom zalijepite tekst.

   • Kliknite u okvir u SmartArt grafici pa zatim upišite tekst.

     Napomena

     Da biste postigli najbolje rezultate, tu mogućnost koristite tek nakon što dodate sve željene okvire.

Dodavanje okvira u dijagram toka i brisanje okvira iz njega

Dodavanje okvira

1. Kliknite SmartArt grafiku u koju želite dodati okvir.

2. Kliknite postojeći okvir koji se nalazi najbliže mjestu gdje želite dodati novi okvir.

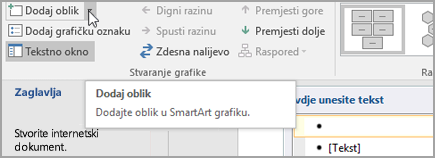

3. Na kartici Dizajn (ili kartici SmartArt dizajn ) u grupi Stvaranje grafike kliknite strelicu pokraj mogućnosti Dodaj oblik.

   Ako ne vidite karticu Dizajn (ili karticu SmartArt dizajn ), provjerite jeste li odabrali SmartArt grafiku.

4. Učinite nešto od sljedećeg:

   • Da biste umetnuli okvir na istoj razini, ali iza odabranog okvira, kliknite Dodaj oblik iza.
   • Da biste umetnuli okvir na istoj razini, ali ispred odabranog okvira, kliknite Dodaj oblik ispred.

Ako u dijagram toka morate dodati okvir, eksperimentirajte tako da okvir dodate ispred ili iza odabranog okvira da biste postigli željeni položaj novog okvira.

Dodavanje okvira iz tekstnog okna

1. Postavite kursor na početak teksta gdje želite dodati okvir.
2. Upišite željeni tekst u novi okvir, pritisnite ENTER, a zatim da biste uvukli novi okvir, pritisnite tabulator, a da biste negativno uvukli okvir, pritisnite SHIFT + TAB.

Brisanje okvira

• Da biste izbrisali okvir, kliknite obrub okvira koji želite izbrisati, a zatim pritisnite DELETE.

Premještanje okvira u dijagramu toka

• Da biste premjestili okvir, kliknite ga, a zatim povucite na njegovo novo mjesto.
• Da biste okvir premještali u vrlo mali pomacima, držite tipku Ctrl dok na tipkovnici pritišćete tipke sa strelicom.

Promjena boja dijagrama toka

Da biste brzo dizajnerski uredili SmartArt grafiku i učinili je privlačnom, promijenite boje ili na dijagram toka primijenite SmartArt stil. Možete i dodavati efekte, npr. sjaj, meke rubove ili 3D efekte. U prezentacijama programa PowerPoint možete animirati dijagram toka.

Primjena boja teme

1. Kliknite SmartArt grafiku čiju boju želite promijeniti.

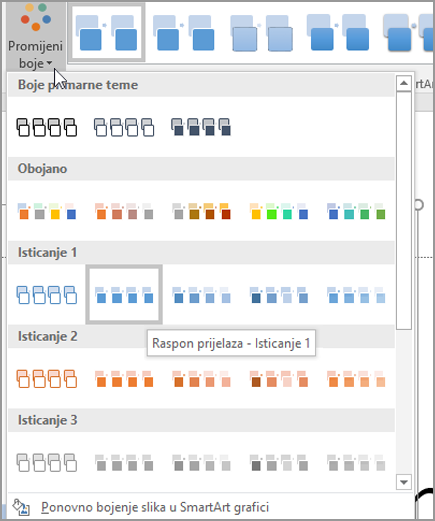

2. Na kartici Dizajn (ili kartici SmartArt dizajn ) u grupi SmartArt stilovi kliknite Promijeni boje.

   Ako ne vidite karticu Dizajn (ili karticu Dizajn SmartArt ), provjerite jeste li odabrali SmartArt grafiku.
3. Kliknite željenu kombinaciju boja.


Promjena stila pozadine ili boje okvira u dijagramu toka

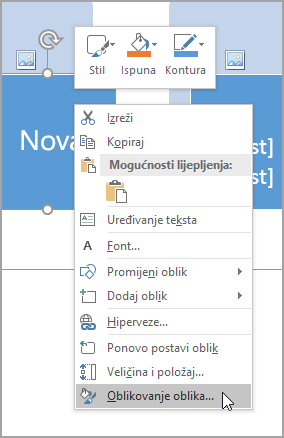

1. U SmartArt grafici desnom tipkom miša kliknite okvir koji želite promijeniti, a zatim kliknite Oblikovanje oblika.

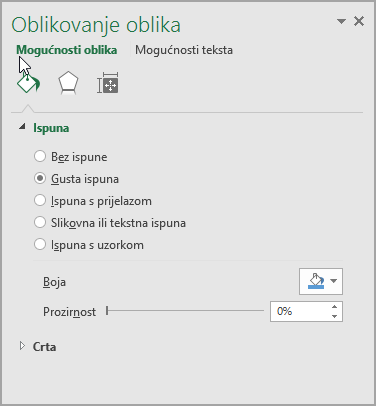

2. Da biste promijenili stil ispune, u oknu Oblikovanje oblika kliknite strelicu pokraj mogućnosti Ispuna da biste proširili popis, a zatim odaberite neku od sljedećih mogućnosti:

   • Bez ispune
   • Čvrsta ispuna
   • Idite u centar za administratore sustava Exchange.
   • Slikovna ili tekstna ispuna
   • Ispuna uzorka



3. Kliknite , a zatim odaberite boju iz galerije.

4. Da biste odredili prozirnost boje pozadine, pomaknite klizač Prozirnost ili unesite broj u okvir pokraj klizača. Postotak prozirnosti možete mijenjati od 0% (potpuno neprozirno, zadana postavka) do 100% (potpuno prozirno).

Promjena stila ili boje obruba okvira

1. U SmartArt grafici desnom tipkom miša kliknite okvir koji želite promijeniti, a zatim kliknite Oblikovanje oblika.

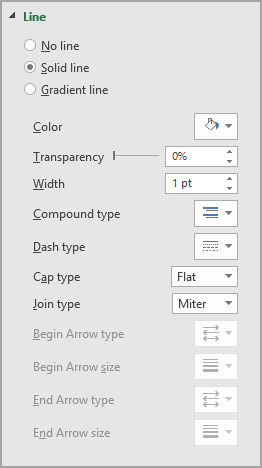

2. Da biste promijenili boju obruba okvira, u oknu Oblikovanje oblika kliknite strelicu pokraj mogućnosti Crta da biste proširili popis, a zatim odaberite neku od dostupnih mogućnosti, uključujući:

   • Bez crte, puna crta ili prijelaz
   • Color
   • Prozirnost (koristite kontrolu slajda Prozirnost ili unesite postotak)
   • Širina (u pikselima)
   • Vrsta slaganja
   • Vrsta crtice
   • Vrsta kapice



Primjena SmartArt stila na dijagram toka

SmartArt stil kombinacija je raznih efekata, poput stila crta, kosina i 3D efekata, koje možete primijeniti na okvire u SmartArt grafici da biste stvorili jedinstven i profesionalan izgled.

1. Kliknite SmartArt grafiku čiji SmartArt stil želite promijeniti.

2. Na kartici Dizajn (ili kartici SmartArt dizajn ) u grupi SmartArt stilovi kliknite željeni stil.

   Da biste vidjeli dodatne SmartArt stilove, kliknite gumb Više
   Ako vam se ne prikazuje kartica Dizajn, provjerite jeste li odabrali SmartArt grafiku.

   Napomena

   • Kada položite pokazivač na minijaturu, vidjet ćete kako se SmartArt grafika pod utjecajem SmartArt stila mijenja.
   • SmartArt grafiku možete prilagoditi i pomicanjem okvira, promjenom veličine okvira, dodavanjem ispune ili efekta te dodavanjem slike.

Animiranje dijagrama toka (PowerPoint)

Ako koristite PowerPoint, možete animirati dijagram toka da biste istaknuli svaki okvir.

1. Kliknite SmartArt grafiku koju želite animirati.

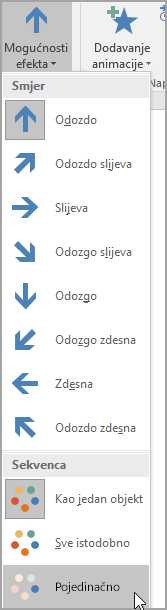

2. Na kartici Animacije u grupi Animacija kliknite Mogućnosti efekta, a zatim kliknite Jedan po jedan (ili, u nekim verzijama, odaberite animaciju, a zatim Mogućnosti efekta i odaberite slijed).
