Üzemterv létrehozása

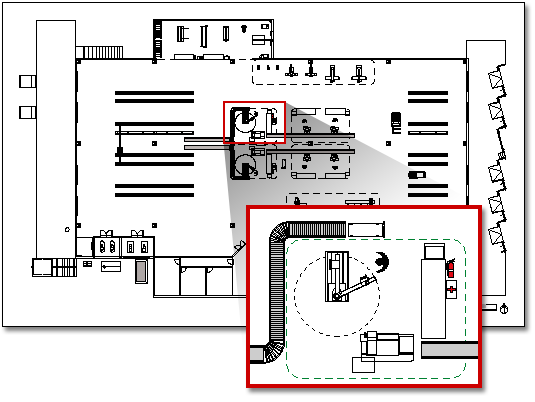

Az Üzem elrendezése sablon olyan alakzatokat tartalmaz, amelyekre szüksége van a gyártóüzem részletes kialakításához, beleértve az épület, a gépek, a tárolás, a szállítás és a fogadó létesítmények kialakítását.

1. A Kategóriák listában kattintson a Térképek és alaprajzok kategóriára.
2. Kattintson a Növény elrendezése, majd a Létrehozás gombra.
   Alapértelmezés szerint ez a rajztípus egy méretezett rajzlapot nyit meg fekvő tájolással . Ezeket a beállításokat bármikor módosíthatja.
3. Alaprajz létrehozása vagy beszúrása. Ezt háromféleképpen teheti meg: létrehozhat egy Visio alaprajzot, beszúrhat egy CAD alaprajzot, vagy átmásolhat és beilleszthet egy meglévő Visio alaprajzrajzot egy új rajzba. Tekintse meg a következő eljárásokat ennek módjával kapcsolatban.
4. Alakzatok hozzáadása a gépek, a tárolás, a szállítás és a fogadó létesítmények megjelenítéséhez.

Alaprajz létrehozása

1. Az alábbi módszerek egyikével hozza létre az alapszintű külső falszerkezetet.
   Helyiségalakzatok használata

   1. A Falak, a Felület és a Szerkezet területen húzza az egyik helyiségalakzatot a rajzlapra.
   2. Méretezze át a helyiségalakzatot az egyes falak vezérlőfogópontjainak és fogópontjainak húzásával.

   Fali alakzatok használata

   1. A Falak, a Héj és a Szerkezet helyről húzza a külső falalakzatokat a rajzlapra.

   2. A falak átméretezése egy végpont húzásával.

   3. Húzza az egyik fal végpontját egy másik falra.
      A falak összekapcsolásakor a végpontok színe pirosra vált. A falak keresztezéseit a program automatikusan üresen hagyja.

      Megjegyzés

      Ha szeretné, hogy a falak megfelelően illeszkedjenek, az Illesztés és kapcsolás párbeszédpanelen jelölje ki a Kapcsolás alakzatgeometriához jelölőnégyzetet.

2. Hozza létre a belső falszerkezetet.

   1. Húzza a Fal alakzatokat a rajzlapra, és helyezze őket a külső szerkezetbe.

   2. A falak átméretezése egy végpont húzásával.

   3. Húzza az egyik fal végpontját egy másik falra.
      A falak összekapcsolásakor a végpontok színe pirosra vált. A falak keresztezéseit a program automatikusan üresen hagyja.

      Megjegyzés

      Ha szeretné, hogy a falak megfelelően illeszkedjenek, az Illesztés és kapcsolás párbeszédpanelen jelölje ki a Kapcsolás alakzatgeometriához jelölőnégyzetet.

3. Adja hozzá a többi szerkezeti elemet.

   1. A Falak, a Felület és a Struktúra területen húzza a szerkezeti alakzatokat, például az oszlopokat a rajzlapra.

   2. A Building Core rajzsablonról húzza a rajzlapra az alapvető alakzatokat, például a lépcsőt.

   3. A Falak, a Felület és a Szerkezet területen húzza az ajtó- és ablakalakzatokat a falakra.
      Az ajtók és ablakok elforgatva igazodnak a falhoz és ragasztják a falhoz. Felveszik a fal vastagságát és áthelyezéskor azzal együtt elmozdulnak.

   4. Miután összeállította az épület vázát és a falszerkezetet, a villamossági jeleket és a méretvonalakat és hozzáadhatja.
      Elektromos szimbólumok hozzáadása
      Az Elektromos és Távközlési eszközről húzza a fali kapcsolókat, aljzatokat és más fali szerelvényeket a fali alakzatokra. Engedje fel az egérgombot, amikor megjelenik egy piros négyzet, amelyen a látható, jelezve, hogy a szimbólum a falhoz van ragasztva. A fali szerelvények forgassa el, hogy igazodjanak a falhoz, és ragasztsa a falra.
      Mennyezeti szerelvények alakzatait (például Mennyezeti ventilátor) is a rajzlapra húzhatja.
      Méretvonalak hozzáadása a falakhoz

      1. Kattintson a falra a jobb gombbal, és kattintson a Méret hozzáadása parancsra.

      2. A dimenzióvonalak és a dimenziószöveg áthelyezése egy vezérlőfogópont húzásával.

         Megjegyzés

         Ha meg szeretné jeleníteni egy adott alakzat vezérlőfogópontjának tippjét, vigye az egérmutatót a fogópont fölé.

      3. Ha méretet ad hozzá egy falhoz, átméretezheti a falat úgy, hogy kijelöli a méretalakzatot, beírja a kívánt méretet, majd a méretalakzattól távolra kattint.

CAD alaprajz beszúrása

1. Kattintson a Beszúrás menü CAD-rajz gombjára.
2. A Fájltípus területen válassza az AutoCAD-rajz (*.dwg, *.dxf) lehetőséget. Keresse meg a CAD-fájlt, majd kattintson a Megnyitás gombra.
3. A CAD-rajz méretének és helyének elfogadásához kattintson az OK gombra.
   Miután beszúrta a rajzot, átméretezheti, módosíthatja vagy áthelyezheti. A CAD-rajzot tartalmazó Visio-réteget is zárolhatja.

Meglévő Visio alaprajzrajz másolása és beillesztése új rajzba

1. Nyisson meg egy meglévő Visio-rajzot.

2. A Fájl menüben kattintson az Oldalbeállítás lehetőségre, majd a Méretarány lapra Jegyezze fel a meglévő rajz méretarányait, és igazítsa hozzájuk az új rajz arányait.

3. A meglévő rajzon jelölje ki az új rajzra átmásolni kívánt alakzatokat, majd a Szerkesztés menüben kattintson a Másolás parancsra.

4. Váltson az új rajzra, és a Szerkesztés menüben kattintson a Beillesztés parancsra.

   Tipp:

   Igény szerint zárolhatja a rajzon szereplő meglévő rétegeket, így az új terv létrehozásakor nem módosíthatja azokat véletlenül.
