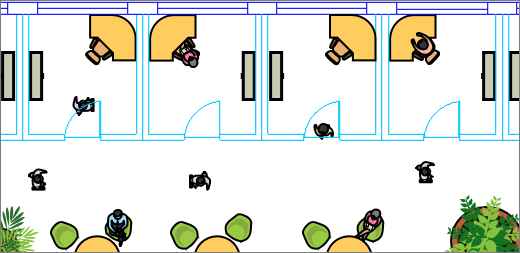

In Visio è possibile importare un disegno AutoCAD e quindi sovrapporvi forme, testo ed elementi grafici dati. Nell'esempio seguente le righe blu e azzurre che costituiscono le pareti, le porte e le finestre sono il disegno di AutoCAD. Dopo l'importazione di questo disegno, sono state aggiunte le forme di Visio dei mobili e delle persone. Ora è possibile verificare quanti mobili sono necessari per riempire lo spazio, se rimane spazio sufficiente per camminare e così via.
Microsoft Visio supporta AutoCAD formati di file nel modo seguente:
- Con Visio - Piano 2, è possibile importare un file .dwg o dxf creato da AutoCAD versioni 2017 o precedenti.
- Con Visio Standard o Professional è possibile importare un file .dwg o dxf creato da AutoCAD versioni 2007 o precedenti.
- Se non è possibile aprire un file di a. dwg o dxf, è possibile che il relativo formato di file non sia supportato. Come soluzione alternativa, in AutoCAD aprire il file e quindi salvarlo in un formato di file supportati dal prodotto o dal piano di Visio. Per altre informazioni, vedere Come salvare un disegno AutoCAD in un formato di file precedente o precedente e Cronologia versioni DWG.
Versioni di AutoCAD supportate
Gli abbonati a Visio - Piano 2 o visio 2019 possono aprire un file di .dwg o dxf dalle versioni AutoCAD 2007 a 2017. Se non si ha un abbonamento e non si ha Visio 2019, assicurarsi di salvare il file come file di .dwg o dxf di AutoCAD 2007 prima di aprirlo.
Tre modi per usare i disegni di AutoCAD
Importare e lavorare con la stessa scala
È possibile importare un disegno e usarlo con la stessa scala impostata in AutoCAD. Se è necessario, prepararsi per un'importazione AutoCAD e quindi importare il disegno AutoCAD.
Importare senza scala
Se è già stato creato un diagramma di Visio, è possibile importare un disegno senza preoccuparsi della scala. Vedere Importare un disegno di AutoCAD.
Aprire senza scala
Se non è già stato iniziato un diagramma, è possibile aprire rapidamente il disegno di AutoCAD senza preoccuparsi della scala originale. Vedere Aprire un disegno di AutoCAD.
Protezione dei disegni di AutoCAD
Per impostazione predefinita, i disegni di AutoCAD sono bloccati per impedirne il ridimensionamento, lo spostamento e l'eliminazione. Infatti, quando si seleziona il disegno, è possibile che venga visualizzata
sui bordi del disegno. Il motivo è che il disegno è destinato a essere usato come sfondo su cui sovrapporre le forme. È sempre possibile sbloccare un disegno di AutoCAD se si preferisce. In questo caso potrà essere spostato, ridimensionato o eliminato. È anche possibile ritagliare un disegno di AutoCAD se è troppo grande o convertirlo in forme.
Vedere anche
Modificare le proprietà dei layer di AutoCAD
Nascondere o visualizzare i livelli in un disegno di AutoCAD
