Opprette et diagram for pneumatisk eller hydraulisk system

Gjelder for
Visio Professional 2024 Visio Professional 2021 Visio Professional 2019 Visio Professional 2016

Opprett væskekraftdiagrammer i Visio Professional eller Visio-abonnement 2 for å dokumentere hydrauliske eller pneumatiske kontrollsystemer, for eksempel de som brukes i fabrikkautomatiseringssystemer, tunge maskiner eller bilopphengssystemer.

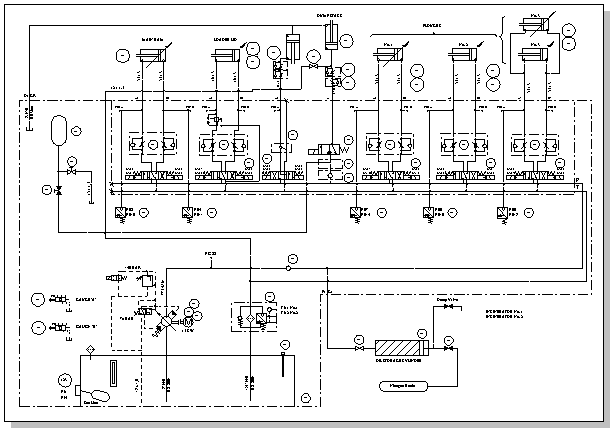

Flytdiagram

  1. Klikk maler for>utvikling>av væskekraft>.
    Denne tegningstypen åpner en uskalert tegningsside i liggende papirretning , bred side . Du kan endre denne innstillingen når som helst.

  2. Dra utstyrs- og ventilfigurer til tegningssiden.
    Du kan konfigurere mange figurer ved å høyreklikke dem.

  3. Koble komponenter ved hjelp av knappebildet for koblingsverktøyet eller koblingsfigurer.
    Bruke koblingsverktøyet

    1. Klikk Knappebildekobling i Verktøy-gruppen på Hjem-fanen.
    2. Dra fra et koblingspunkt på den første figuren til et koblingspunkt på den andre figuren.
      Hvis du vil ha mer informasjon om hvordan du bruker koblinger, kan du se Legge til koblinger mellom figurer.

    Bruke koblingsfigurer

    1. Dra en koblingsfigur til tegningssiden.
    2. Plasser koblingens startpunkt på den overordnede figuren (figuren du kobler fra). Plasser koblingens endepunkt på den underordnede figuren (figuren du kobler til).
  4. Legg til tekst i figurer ved å merke figuren og skrive.
    De fleste vannkraftfigurer har et kontrollhåndtak som du kan dra for å flytte tekst.

  5. Legg til bildeavklaringer og andre referansenotater. Hvis du vil ha mer informasjon, kan du se Kommentere et diagram ved hjelp av bildeavklaringer.

  6. Figurer kan ha figurdata. Du kan skrive inn figurdata og legge til nye data i en figur. Slik gjør du det:

    1. Høyreklikk figuren, og velgDatafigurdata>.
    2. Klikk i hvert datafelt i Figurdata-ruten , og skriv eller velg en verdi.
