Dodawanie łączników między kształtami Visio

Za pomocą funkcji autołączenia możesz łączyć kształty podczas ich dodawania, a istniejące kształty możesz łączyć przy użyciu narzędzia Łącznik. Możesz również zmieniać kształty wyświetlane na minipasku narzędzi oraz włączać i wyłączać autołączenie.

Automatyczne łączenie kształtu

Łączenie kształtów znajdujących się już na stronie

Tworzenie połączenia z kształtem na innej stronie

Zmienianie wyglądu łącznika za pomocą motywów

Używanie alternatywnych kształtów łączników

Zmienianie kształtów na minipasku narzędzi Autołączenie

Włączanie i wyłączanie autołączenia

Automatyczne łączenie kształtu

Jednym ze sposobów łączenia kształtów jest automatyczne łączenie w programie Visio podczas dodawania kształtu do strony. Ta opcja jest szczególnie przydatna podczas tworzenia schematu blokowego.

1. Upewnij się, że jest aktywny tryb autołączenia. Na karcie Widok w grupie Ułatwienia wizualne upewnij się, że jest wybrana pozycja Autołączenie.

2. Przeciągnij kształt z okienka Kształty na stronę.

3. Przytrzymaj wskaźnik myszy na kształcie, aż wokół niego pojawią się strzałki autołączenia.



4. Przytrzymaj wskaźnik na strzałce w kierunku, który chcesz dodać do kształtu.



   Zostanie wyświetlony minipasek narzędzi zawierający pierwsze cztery szybkie kształty, które znajdują się obecnie we wzorniku Szybkie kształty. Gdy wskażesz kształt na pasku narzędzi, program Visio wyświetli podgląd tego kształtu na stronie.

5. Kliknij kształt, który chcesz dodać.

6. Jeśli chcesz kontynuować, wskaż strzałkę autołączenia na nowo dodanym kształcie w celu dodania innego kształtu, który również zostanie automatycznie połączony.



Początek strony

Łączenie kształtów znajdujących się już na stronie

1. Na karcie Narzędzia główne w grupie Narzędzia kliknij pozycję łącznika lub naciśnij klawisze Ctrl+3.
2. Kliknij dowolny kształt i przeciągnij łącznik do innego kształtu.
3. Po zakończeniu kliknij pozycję Wskaźnik — narzędzie na karcie Narzędzia główne w grupie Narzędzia lub naciśnij klawisze Ctrl+1.

Pokazywanie lub ukrywanie animacji

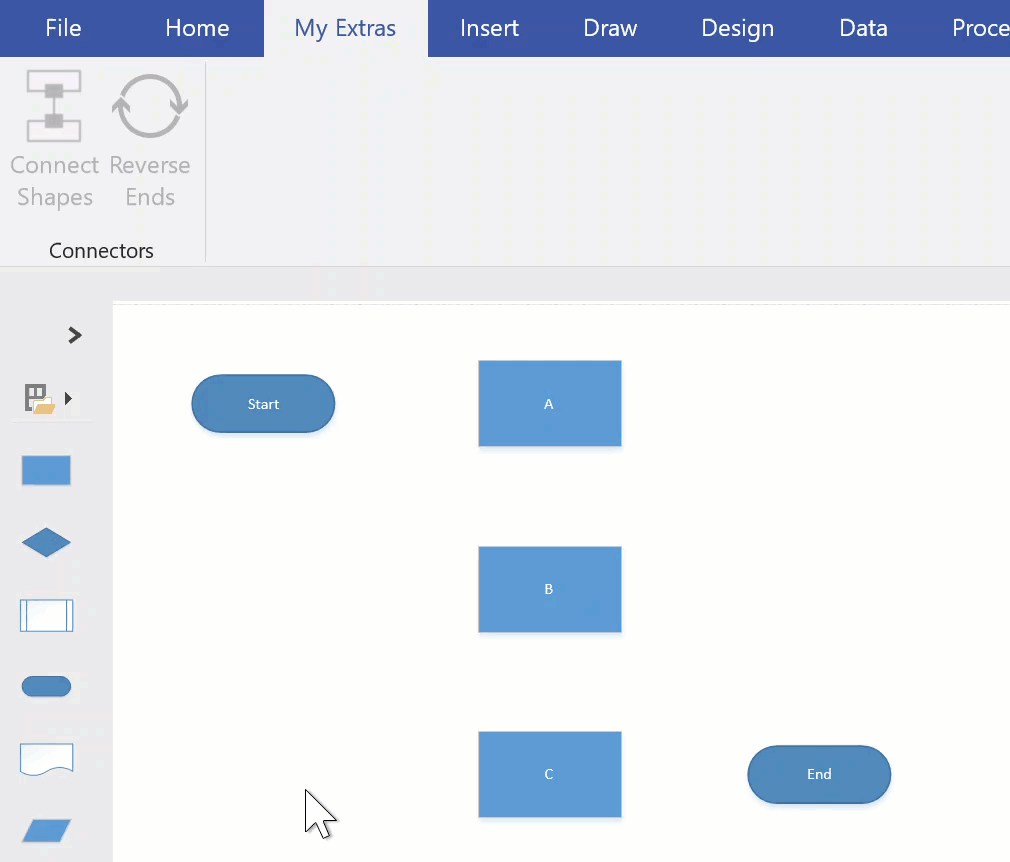

Ewentualnie można dodać do wstążki polecenie Połącz kształty i użyć go do połączenia wielu kształtów w kolejności, w jakiej je zaznaczono.

Początek strony

Tworzenie połączenia z kształtem na innej stronie

Łączniki można tworzyć tylko między kształtami na tej samej stronie. W celu utworzenia połączenia z kształtem na innej stronie użyj kształtu Odwołanie międzystronicowe, aby utworzyć hiperlink między jedną stroną a drugą, lub dodaj hiperlink i akcję dwukrotnego kliknięcia do dowolnego kształtu, aby można było przejść do innej strony w tym samym dokumencie.

Używanie odwołania międzystronicowego

1. Otwórz wzornik Podstawowy schemat blokowy , a następnie przeciągnij kształt Odwołanie międzystronicowe na bieżącej stronie.



2. W oknie dialogowym Odwołanie międzystronicowe wybierz przycisk OK , aby dodać kształt do bieżącej strony i nowo utworzonej strony.

3. Na nowej stronie kontynuuj tworzenie diagramu.

4. Aby zmienić wygląd kształtu Odwołanie międzystronicowe, kliknij ten kształt prawym przyciskiem myszy, a następnie wybierz pozycję Wychodzący, Przychodzący, Okrąg lub Strzałka.

Aby przechodzić między stronami, kliknij dwukrotnie kształt Odwołanie międzystronicowe na dowolnej stronie. Aby uzyskać więcej informacji, zobacz Okno dialogowe Odwołanie międzystronicowe.

Używanie hiperlinku i dwukrotnego kliknięcia

1. Kliknij prawym przyciskiem myszy dowolny kształt lub naciśnij klawisze CTRL+K, a następnie wybierz pozycję Hiperłącze.

2. Kliknij przycisk Przeglądaj obok pola Podadres, a następnie kliknij listę rozwijaną obok pozycji Strona, aby wybrać stronę.



   Uwaga

   Dla hiperlinku można także określić nazwę kształtu na stronie docelowej. Kliknij kartę Deweloper, a następnie wybierz pozycję Nazwa kształtu. Użyj domyślnej nazwy w polu Nazwa lub edytuj ją i kliknij przycisk OK.

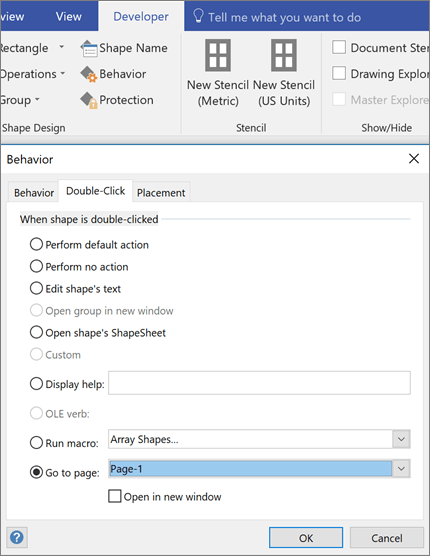

3. Aby ustawić akcję dwukrotnego kliknięcia dla kształtu, kliknij kartę Deweloper, a następnie wybierz pozycję Zachowanie.

4. Kliknij kartę Dwukrotne kliknięcie, wybierz opcję Przejdź do strony, a następnie kliknij listę rozwijaną, aby wybrać stronę.



   Uwaga

   Zrób to tylko po edytowaniu nazw stron, ponieważ nie są one automatycznie aktualizowane w tym miejscu.

Początek strony

Zmienianie wyglądu łącznika za pomocą motywów

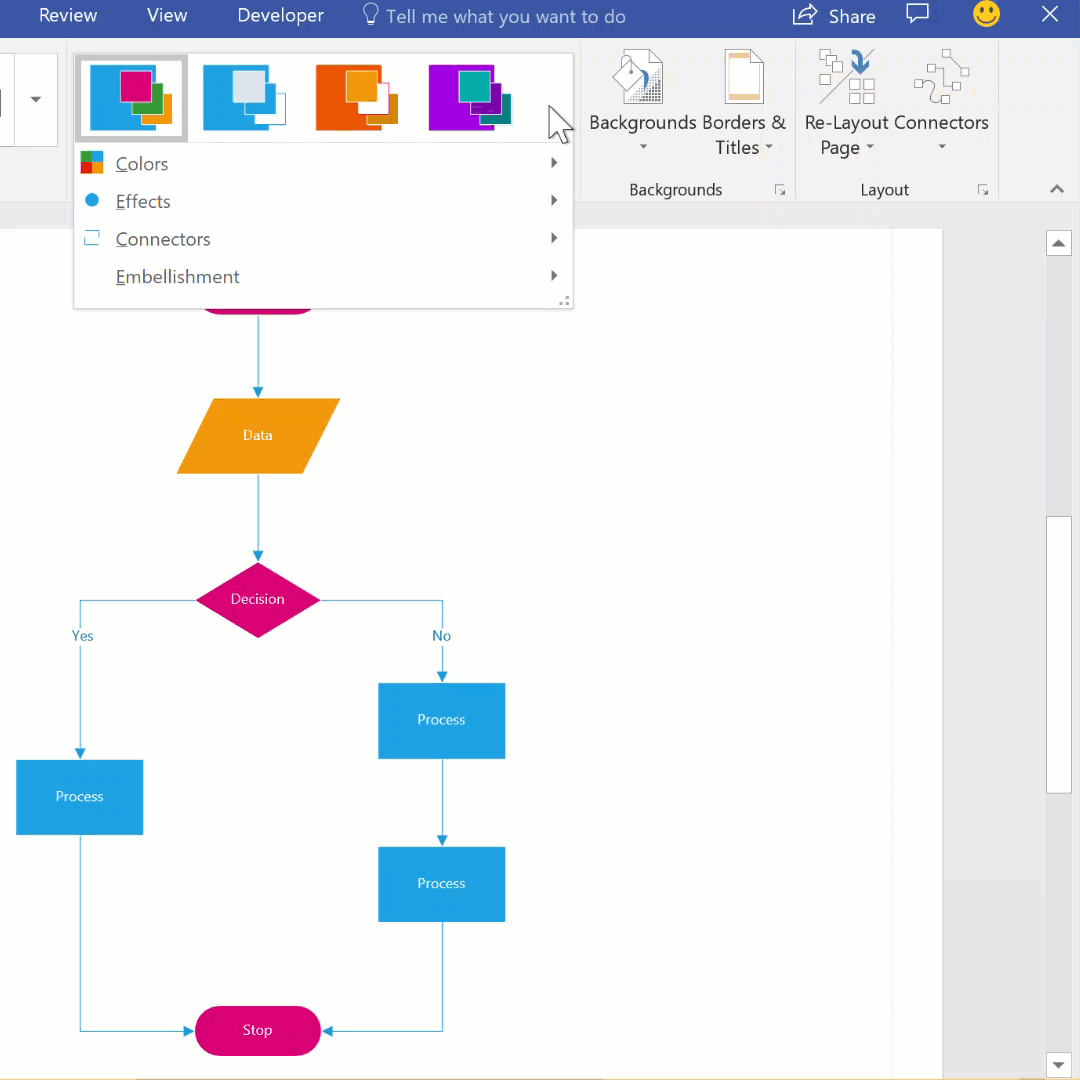

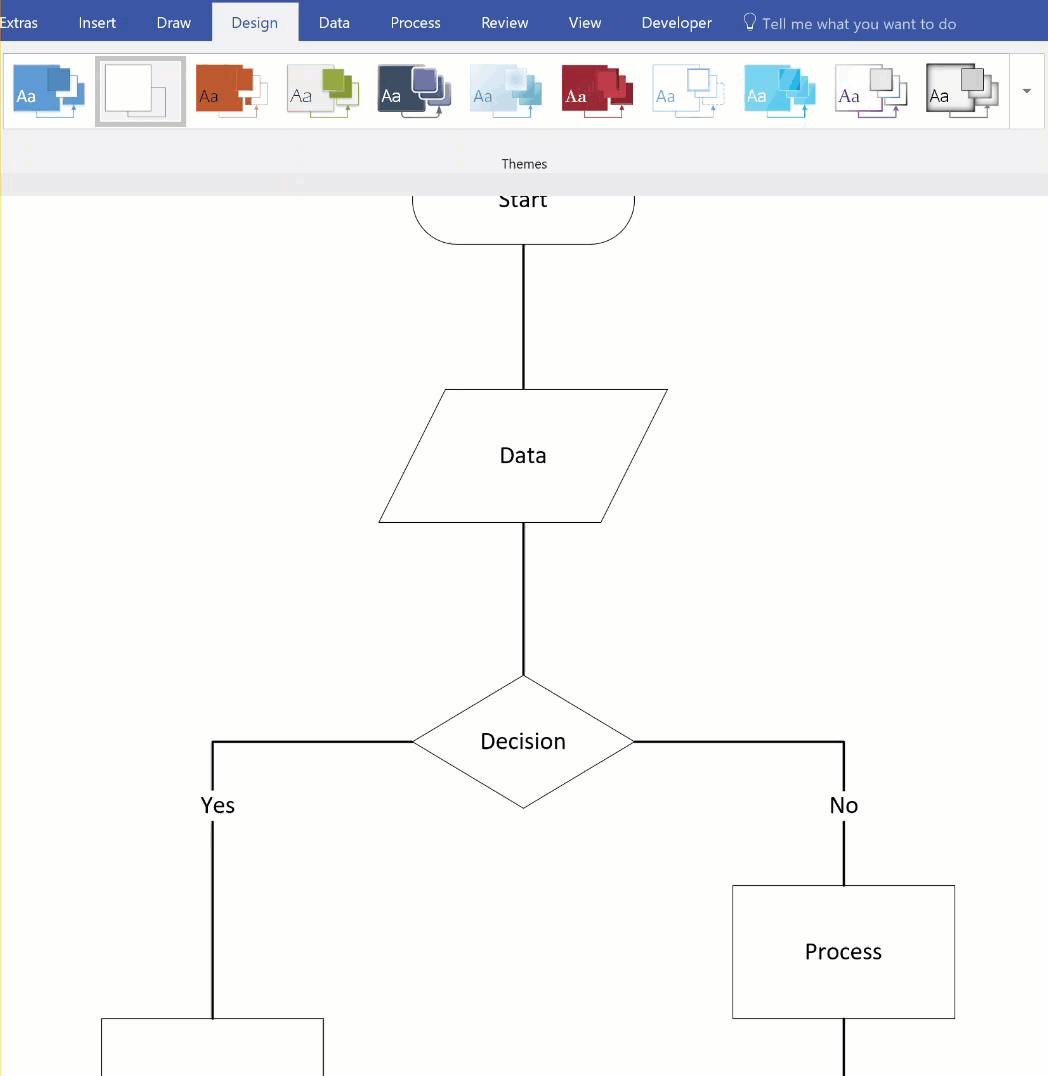

Domyślnym wyglądem łączników mogą być proste linie, jednak można je tak zaprojektować, aby współgrały z motywami, które dodają ozdobniki, takie jak groty strzałek. Wbudowane motywy można stosować z galerii Motywy na karcie Projektowanie . Aby zmienić atrybuty łącznika, takie jak styl, kolor, grubość itp., zobacz Edytowanie kształtów łącznika.

Pokazywanie lub ukrywanie animacji

Używanie alternatywnych kształtów łączników

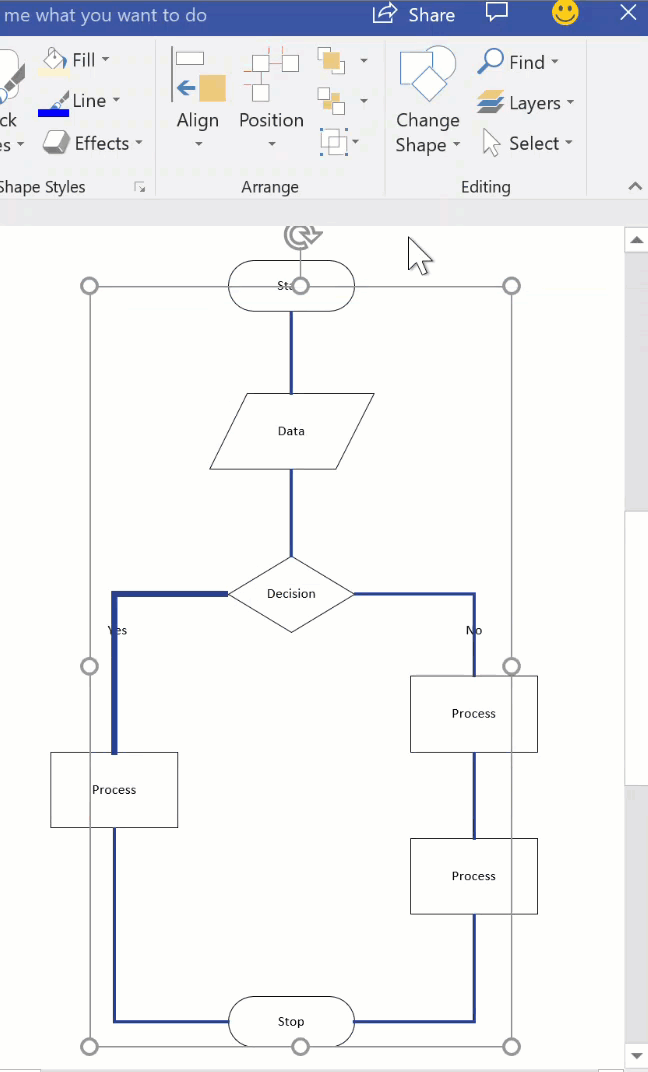

Każdy kształt łącznika, na przykład dostępny we wzorniku Więcej kształtów>Łączniki dodatków>programu Visio, może służyć do łączenia kształtów zamiast domyślnego kształtu Łącznik dynamiczny. Te kształty łączników można przeciągać i upuszczać na stronę lub wybrać do używania za pomocą narzędzi Łącznik i Połącz kształty. Można też ich użyć po prostu do zastąpienia istniejących łączników.

1. Otwórz wzornik zawierający alternatywne kształty łączników.
2. Zaznacz na stronie istniejące łączniki do zastąpienia.
3. Na karcie Narzędzia główne w grupie Edytowanie kliknij pozycję Zmień kształt, a następnie wybierz odpowiedni kształt łącznika.

Pokazywanie lub ukrywanie animacji

Początek strony

Zmienianie kształtów na minipasku narzędzi Autołączenie

Kształty na minipasku narzędzi pochodzą ze wzornika Szybkie kształty diagramu. Minipasek narzędzi zawiera maksymalnie cztery kształty. Możesz dostosować kształty wyświetlane na minipasku narzędzi. W poniższej procedurze użyto pozycji Diagram podstawowy jako przykładu.

1. Domyślnie minipasek narzędzi zawiera cztery pierwsze kształty z wzornika, który jest umieszczony bezpośrednio po wzorniku Szybkie kształty. Oto na przykład cztery pierwsze kształty wzornika Podstawowy.



2. Aby wyświetlić inne kształty na minipasku narzędzi dla określonego wzornika, możesz zmieniać kolejność kształtów, przeciągając je na początek wzornika. Na przykład możesz przeciągnąć kształty Gwiazda 4-ramienna, Gwiazda 5-ramienna, Gwiazda 6-ramienna i Gwiazda 7-ramienna na początek wzornika Podstawowy.



3. Możesz również zmienić kolejność wzorników, przeciągając je wyżej lub niżej w okienku Kształty. Podzestaw tych kształtów jest wyświetlany we wzorniku Szybkie kształty (w tej samej kolejności co w okienku Kształty). Jeśli na przykład przeciągniesz wzornik Kształty dekoracyjne tak, aby umieścić go bezpośrednio po wzorniku Szybkie kształty w okienku Kształty, spowoduje to zmianę sekwencji we wzorniku Szybkie kształty.



   Uwaga

   Po zamknięciu i ponownym otwarciu diagramu domyślna kolejność wzorników w okienku Kształty jest automatycznie przywracana i odzwierciedlana we wzorniku Szybkie kształty.

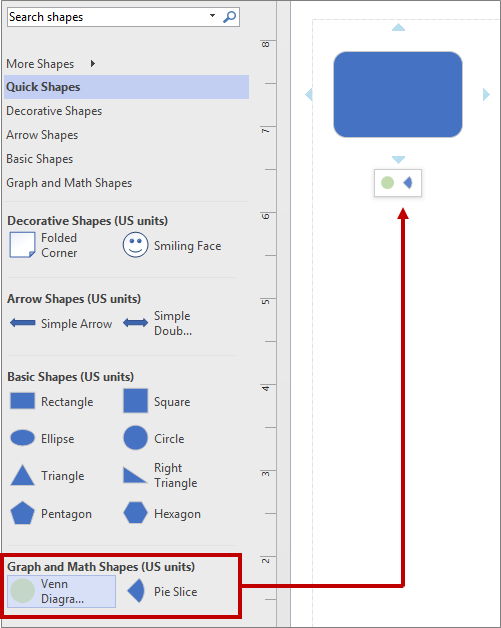

4. Aby użyć innego wzornika jako podstawy dla minipaska narzędzi, we wzorniku Szybkie kształty wybierz kształt z podzestawu kształtów dla wzornika. Na przykład wybierz pozycję Diagram Venna we wzorniku Wykresy i kształty matematyczne.



Początek strony

Włączanie i wyłączanie autołączenia

Autołączenie jest opcją na poziomie pliku. Jeżeli włączysz tę opcję, pozostanie ona w takim stanie w przypadku bieżącego pliku, natomiast podczas pracy nad innym plikiem musisz włączyć ją ponownie. W przypadku niektórych szablonów opcja ta jest włączana domyślnie.

Włączanie i wyłączanie autołączenia dla aktywnego diagramu

• Na karcie Widok w grupie Ułatwienia wizualne zaznacz lub wyczyść zaznaczenie pola wyboru Autołączenie.



Jeśli opcja Autołączenie jest wyszarzona, możesz rozwiązać ten problem, przechodząc do pozycjiOpcje>pliku>Zaawansowane i wybierając pozycję Włącz autołączenie:

Aktywowanie i dezaktywowanie opcji Autołączenie

1. Kliknij kartę Plik, a następnie kliknij pozycję Opcje.

2. W obszarze Opcje programu Visio kliknij pozycję Zaawansowane.

3. W obszarze Opcje edycji wybierz pozycję Włącz autołączenie, aby włączyć autołączenie. Ewentualnie wyczyść to pole wyboru, aby dezaktywować opcję Autołączenie.



4. Kliknij przycisk OK.

Początek strony

Za pomocą funkcji autołączenia możesz łączyć kształty podczas dodawania ich do kanwy:

Możesz także użyć punktów połączeń:

Łączenie kształtów przy użyciu punktów połączeń

Punkty połączeń sklejają kształty i utrzymują je połączone, nawet gdy kształt zostanie przeniesiony lub obrócony.

• Domyślne punkty połączeń stają się widoczne po przeniesieniu wskaźnika na kształt.
• Możesz określić niestandardowy punkt połączenia każdej krawędzi kształtu, wskazując ją po prostu za pomocą myszki.

Tworzenie punktu połączenia

Przed rozpoczęciem upewnij się, że oba kształty, które chcesz połączyć są już na kanwie.

1. Przytrzymaj wskaźnik myszy na krawędzi pierwszego kształtu w miejscu, w którym chcesz dodać punkt połączenia.
2. Pojawi się zielone koło (w obszarze wskaźnika w postaci krzyżyka) wskazujące, że punkt połączenia jest gotowy do wyboru. Kliknij i przytrzymaj, a następnie przeciągnij wskaźnik w kierunku drugiego kształtu.

3. Wskaż krawędź drugiego kształtu; pod krzyżykiem pojawi się zielone kółko wskazujące możliwość nawiązania połączenia. Zwolnij przycisk myszy, aby wykonać połączenie statyczne z tym punktem na kształcie.

   LUB: Wskaż wnętrze drugiego kształtu. W momencie otoczenia kształtu zielonym obramowaniem pojawi się etykietka narzędzia (Przyklej do kształtu). Zwolnij przycisk myszy, aby wykonać połączenie dynamiczne z tym kształtem.


Korzystanie z domyślnych punktów połączeń

Oba kształty, które chcesz połączyć, muszą być już na kanwie.

1. Przytrzymaj wskaźnik myszy na domyślnym punkcie połączenia na krawędzi pierwszego kształtu. Kiedy wskaźnik przybierze postać krzyżyka, kliknij i przytrzymaj, aby wybrać ten punkt połączenia.

2. Przeciągnij wskaźnik myszy w kierunku drugiego kształtu. Wskaż punkt połączenia na krawędzi kształtu.
3. Kiedy pojawi się zielone koło w obszarze wskaźnika, który przybrał postać krzyżyka, zostanie wyświetlona etykietka narzędzia (Przyklej do punktu połączenia). Zwolnij przycisk myszy, aby wykonać połączenie statyczne.


Łączenie kształtów za pomocą funkcji autołączenia

Autołączenie zawiera dwa narzędzia do wyboru:

• Trójkąt umożliwia narysowanie nowego kształtu i połączenie z nim
• Koło umożliwia połączenie z kształtem, który jest już na kanwie

Rysowanie nowego kształtu i połączenie się z nim

1. Przytrzymaj wskaźnik myszy na kształcie, z którego chcesz utworzyć połączenie.
   Narzędzia w postaci czterech szarych trójkątów/kół są widoczne na marginesach kształtu.

2. Wskaż trójkąt w kierunku, w którym chcesz dodać nowy kształt.
3. Na wyświetlonym minipasku narzędzi wybierz kształt, który chcesz wstawić.

   Nowy kształt zostanie dodany do diagramu i automatycznie połączony z pierwszym kształtem.

Połączenie z kształtem, który jest już na kanwie

1. Przytrzymaj wskaźnik myszy na kształcie, z którego chcesz utworzyć połączenie.
   Narzędzia w postaci czterech szarych trójkątów/kół są widoczne na marginesach kształtu.

2. Wskaż narzędzie koła znajdujące się najbliżej kształtu, z którym chcesz się połączyć.
3. Kliknij narzędzie koła i przeciągnij w kierunku kształtu, z którym chcesz się połączyć.

4. Trzymaj wskaźnik myszy na krawędzi docelowego kształtu, aż pojawi się zielone koło. Zwolnij przycisk myszy, aby przykleić łącznik do punktu na tym kształcie. LUB
   Trzymaj wskaźnik myszy we wnętrzu docelowego kształtu, aż pojawi się etykietka narzędzia Przyklej do kształtu.  Zwolnij przycisk myszy, aby przykleić łącznik do tego kształtu.
   Zostanie narysowany łącznik między tymi dwoma kształtami.

Zmienianie stylu łącznika

Dostępne są następujące style łącznika: kąt prosty, prostoliniowy lub zakrzywiony. Stylem domyślnym jest kąt prosty.

1. Zaznacz łącznik lub łączniki, które chcesz zmienić.
2. Wybierz kartę Kształt na wstążce, a następnie pozycję Styl łącznika.
3. Z menu rozwijanego wybierz odpowiednią opcję.

Zmiana wyglądu linii łączników i strzałek

Możesz zmienić kolor konturu, typ strzałki oraz grubość stylu linii łącznika:

1. Zaznacz łącznik lub łączniki, które chcesz zmienić.

2. Wybierz kartę Kształt na wstążce, a następnie pozycję Kontur kształtu.

3. Wybierz kolor z galerii lub zmień styl łącznika za pomocą poniższych opcji:

   Opcja	Opis
   Waga	Dopasuj grubość linii łącznika.
   Kreska	Zmień styl linii: ciągła, kreskowana, kropkowana lub kombinacja.
   Strzałki	Groty strzałek mogą być kropkami, strzałkami lub nie występować w ogóle. Mogą być z wypełnieniem lub bez wypełnienia i znajdować się na jednym lub dwóch zakończeniach łącznika.

Dwa typy połączeń

• Przyklejenie punkt-punkt, zwane także przyklejeniem statycznym, oznacza przyklejenie się do określonego punktu na kształcie.
• Przyklejenie kształt-kształt, zwane także przyklejeniem dynamicznym, łączy kształty za pomocą najwygodniejszego punktu.

Między dwoma kształtami mogą być zarówno połączenia punktowe, jak i dynamiczne. Na przykład na diagramie komputera/routera konkretny punkt połączenia na kształcie routera jest ważny i jest połączeniem punktowym, ale konkretny punkt połączenia na kształcie komputera nie odgrywa żadnej roli i jest połączeniem dynamicznym.

Na poniższym diagramie kształt A jest przyklejony statycznie do kształtu C, a przy każdym ruchu kształtu C łącznik z A pozostaje połączony z tym samym punktem na C. Z kolei kształt B jest przyklejony dynamicznie do kształtu C, a łącznik z B przesuwa się do najbliższego punktu połączenia na C.

Pokazywanie lub ukrywanie animacji
