Umieść informacje na rysunkach i diagramach w perspektywie za pomocą rysunku izometrycznego. Utwórz rysunek izometryczny od podstaw, uwzględnij kształty podstawowe lub użyj trójwymiarowych kształtów i szablonów.
W tym artykule:
- Tworzenie rysunku izometrycznego od podstaw
- Używanie kształtów podstawowych na rysunkach izometrycznych
- Tworzenie rysunku izometrycznego za pomocą szablonu
- Tworzenie rysunku izometrycznego za pomocą szablonu Diagram blokowy z perspektywą
Tworzenie rysunku izometrycznego od podstaw
- W programie Visio w menu Plik kliknij pozycję Nowy, a następnie kliknij pozycję Rysunek podstawowy.
- Wybierz pozycję Jednostki metryczne lub Jednostki niemetryczne, a następnie kliknij pozycję Utwórz.
- Kliknij kartę Widok , a następnie kliknij pole wyboru obok pozycji Siatka w obszarze Pokazywanie .
- Kliknij kartę Narzędzia główne, a następnie kliknij strzałkę obok kształtu Prostokąt w obszarze Narzędzia i wybierz pozycję Linia.

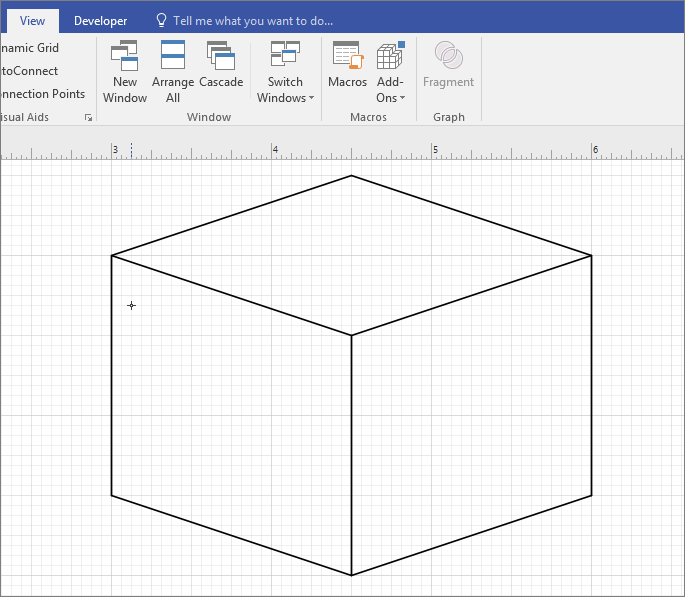

- Narysuj kształt ręcznie za pomocą narzędzia linii.
Używanie kształtów podstawowych na rysunkach izometrycznych
W programie Visio w menu Plik kliknij pozycję Nowy, a następnie kliknij pozycję Rysunek podstawowy.
Wybierz pozycję Jednostki metryczne lub Jednostki niemetryczne, a następnie kliknij pozycję Utwórz.
Kliknij kartę Widok , a następnie kliknij pole wyboru obok pozycji Siatka w obszarze Pokazywanie .
Kliknij kartę Narzędzia główne, a następnie kliknij pozycję Więcej kształtów>Ogólne>kształty podstawowe.

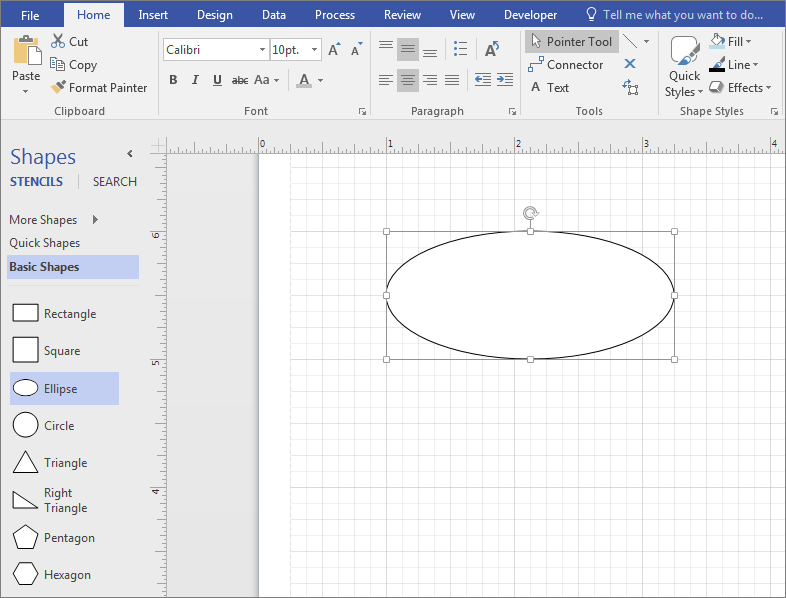

Przeciągnij kształt ze wzornika Kształty podstawowe do okienka rysunku.
Zaznacz kształt, a następnie kliknij punkty połączeń, aby zmienić kształt i rozmiar.
Porada
Do użycia w innym miejscu rysunku może być potrzebna dokładna replika kształtu. Naciśnij klawisze CTRL+C, aby skopiować zaznaczony kształt, a następnie przeciągaj skopiowany kształt na bok rysunku, aż będzie gotowy do użycia.
Przeciągnij dowolne inne kształty potrzebne do utworzenia rysunku na podstawie kształtów podstawowych.
Na karcie Narzędzia główne kliknij strzałkę obok kształtu Prostokąt w obszarze Narzędzia i wybierz pozycję Linia.

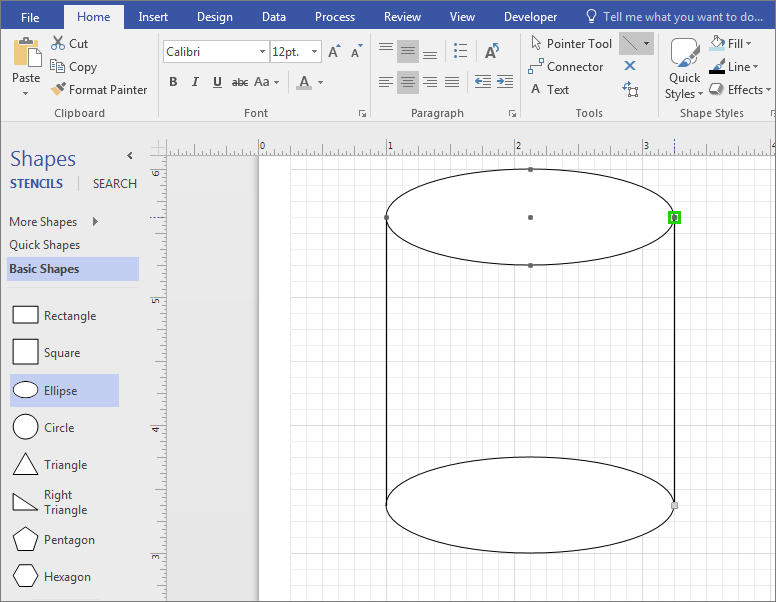

Ręcznie rysuj linie, aby ukończyć tworzenie kształtu.
Kliknij kartę Plik, a następnie kliknij pozycję Opcje.
Kliknij pozycję Dostosowywanie Wstążki.
Na ekranie Opcje programu Visio w obszarze Karty główne kliknij pole wyboru obok pozycji Deweloper.
Kliknij przycisk OK.
Porada
Na wstążce programu Visio zostanie wyświetlona karta Deweloper.
Kliknij kartę Narzędzia główne, kliknij pozycję Zaznacz w grupie Edytowanie , a następnie kliknij pozycję Zaznacz wszystko na liście.
Kliknij kartę Deweloper .
W grupie Projekt kształtu kliknij pozycję Operacje, a następnie kliknij pozycję Przytnij.

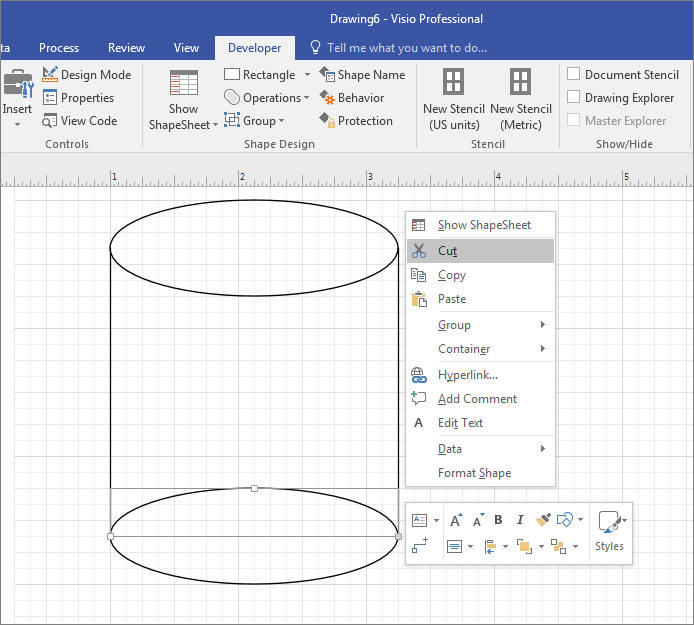

Kliknij prawym przyciskiem myszy część kształtu lub linię, którą chcesz usunąć, a następnie kliknij polecenie Wytnij.

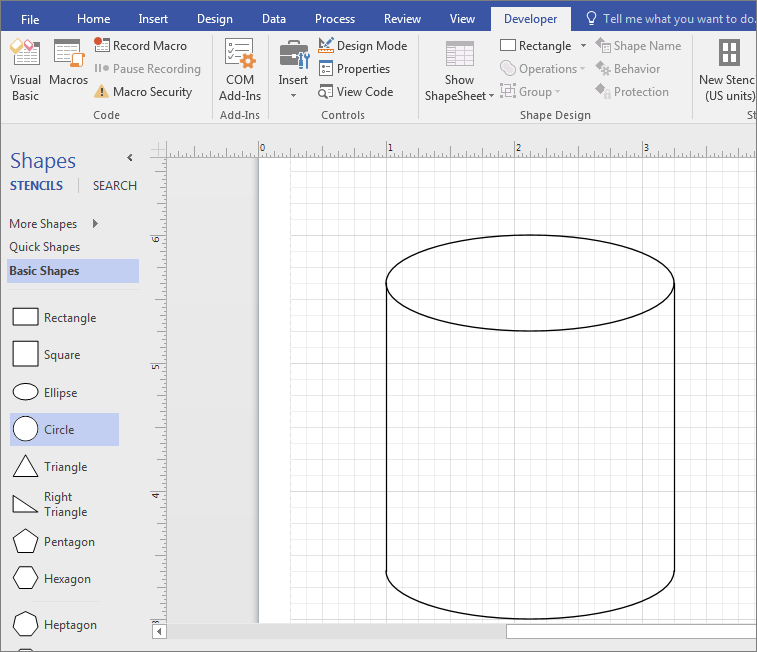

Powtarzaj krok 17, aż rysunek lub diagram zostanie ukończony.
W razie potrzeby usuń siatkę, klikając kartę Widok , a następnie klikając pole wyboru obok pozycji Siatka w obszarze Pokazywanie .
Tworzenie rysunku izometrycznego za pomocą szablonu
W poniższych instrukcjach użyto szablonu Blokuj diagram z perspektywą . Program Microsoft Visio zawiera kilka szablonów trójwymiarowych. Aby je znaleźć, na karcie Plik kliknij pozycję Nowy, wprowadź w polu wyszukiwania ciąg "3D", a następnie wybierz szablon najlepiej odpowiadający Twoim potrzebom:
- Zablokuj diagram
- Mapa kierunkowa 3D
- Blokowanie diagramu za pomocą perspektywy
- Diagram przepływu pracy — 3D
- Szczegółowy diagram sieci — 3D
- Podstawowy diagram sieci — 3D
Tworzenie rysunku izometrycznego za pomocą szablonu Diagram blokowy z perspektywą
(Ten szablon nie jest dostępny w programie Visio dla sieci Web).
- W programie Visio w menu Plik kliknij polecenie Nowy>ogólne, a następnie kliknij szablon Blokuj diagram za pomocą perspektywy .
- Wybierz pozycję Jednostki metryczne lub Jednostki niemetryczne, a następnie kliknij pozycję Utwórz.

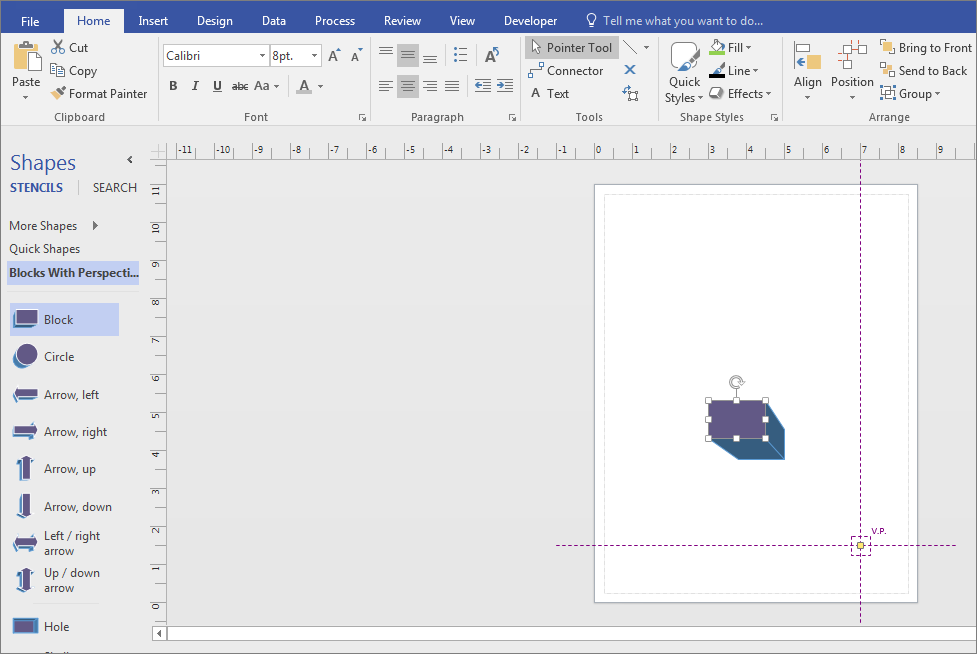

- Z wzornika Bloki z perspektywą przeciągnij kształt na stronę rysunku.

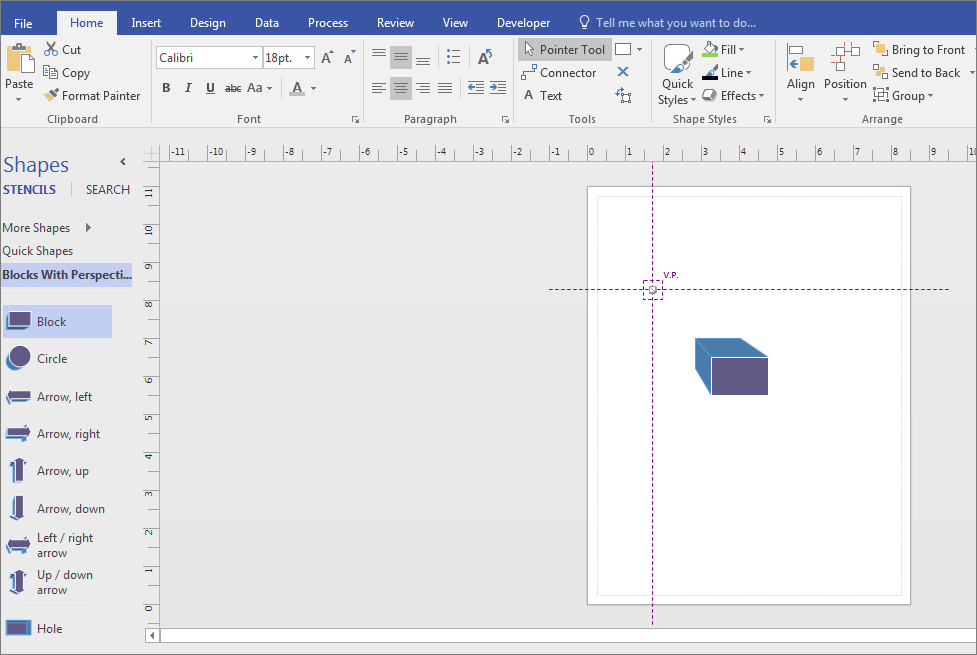

- Zmień orientację, klikając
i przeciągając punkt znikający (V.P.) do odpowiedniego obszaru.
- Kliknij dwukrotnie kształt i wpisz tekst, aby dodać tekst.
- Kliknij kształt, kliknij pozycję Wypełnij w obszarze Style kształtów i wybierz kolor.
