Prześlij kod flash i połącz mikrosterownik z komputerem PC

Dotyczy
Excel dla Microsoft 365

Aby wizualizować dane w czasie rzeczywistym w programie Excel, korzystając z dodatku Data Streamer, musisz podłączyć mikrosterownik wraz z kodem flash.

Kod Flash

Zanim zaczniesz wizualizować płynące na żywo dane, musisz zaprogramować kod flash na płycie mikrosterownika. Ten kod będzie interpretować sygnały wysyłane przez czujnik lub urządzenie pełniące funkcję czujnika.

Arduino

  1. Zainstaluj środowisko Arduino IDE ze sklepu Microsoft Store.
  2. Pobierz pliki kodu Arduino z odpowiedniego planu lekcji Hacking STEM .
  3. Otwórz pobrany plik, aby uruchomić aplikację Arduino.
  4. W aplikacji Arduino wybierz pozycję: Tools>Port>COM 3 (Arduino/Genuino Uno). Twój port może być inny niż COM3.
  5. Wybierz narzędzia>Tablica: Arduino/Genuino Uno.
  6. Kliknij okrągły przycisk ze strzałką w prawo, aby przesłać kod do płyty mikrosterownika.

micro:bit

  1. Pobierz pliki kodu szesnastczego z odpowiedniego planu lekcji Hacking STEM planu lekcji.
  2. Podłącz Twój micro:bit do komputera za pomocą kabla USB. Zainstaluj sterownik mbed.
  3. W Eksploratorze plików (File Explorer) przejdź do micro:bit. Pojawi się on jako zewnętrzne urządzenie magazynujące, podobnie jak dysk USB lub dysk twardy.
  4. Otwórz drugie okno Eksplorator plików i przejdź do folderu Pobrane. Upewnij się, że masz przed sobą oba okna.
  5. Zaznacz plik .hex w folderze pobranych plików, a następnie przeciągnij go do okna micro:bit.
  6. Gdy diody LED przestaną migać, oznacza to, że kod został przesłany do płyty mikrosterownika micro:bit.

Nadszedł czas zacząć strumieniow przesyłanie danych do programu Excel.

Podłącz mikrosterownik.

Wybierz polecenie Podłącz urządzenie, aby wybrać mikrosterownik (Arduino lub micro:bit). Pojawi się podmenu, które pozwoli Ci wybrać urządzenie aktualnie podłączone do komputera.

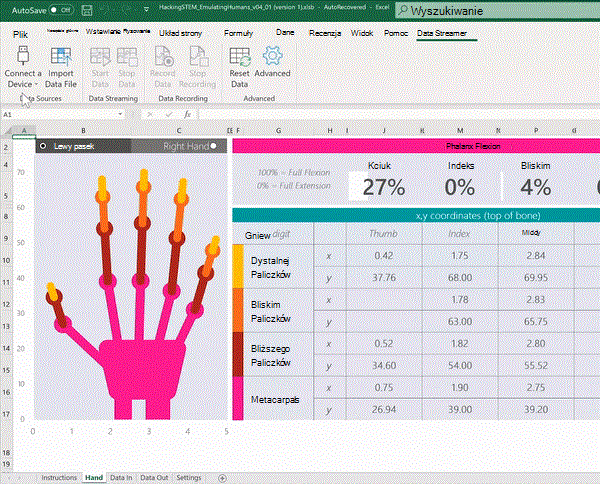

Jak podłączyć urządzenie podczas korzystania z dodatku Data Streamer

Jeśli nie widzisz żadnych urządzeń lub urządzenia nie ma na liście, upewnij się, czy zgodne urządzenie jest podłączone do komputera i zostały zainstalowane wymagane sterowniki. Twoje urządzenie pojawi się automatycznie po jego podłączeniu.
