Jeśli na utworzonych rysunkach mają się znaleźć obiekty występujące w świecie rzeczywistym, których rozmiar przekracza rozmiar papieru, na przykład meble biurowe, należy je narysować z zastosowaniem skali. W tym artykule wyjaśniono, jak zmienić skalę na rysunku programu Microsoft Visio.
- Wyświetl stronę, dla której chcesz zmienić skalę rysunku.

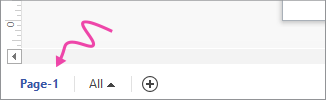

Dla każdej strony rysunku można ustawić inną skalę. - Najpierw znajdź kartę strony, którą chcesz zmienić. Karta strony znajduje się w lewym dolnym rogu obszaru rysunku. W poniższym przykładzie karta strony jest reprezentowana przez stronę 1, ale karta strony może mieć inną nazwę, na przykład strona tła Gradient-1 .
- Kliknij prawym przyciskiem myszy kartę strony, kliknij polecenie Ustawienia strony, a następnie kliknij kartę Skala rysunku .
- Wybierz opcję Skala wstępnie zdefiniowana, a następnie kliknij wstępnie zdefiniowaną skalę architektoniczną, metryczną lub inżynieryjną. Możesz też wybrać opcję Skala niestandardowa i wpisać własne wartości skali.
- Aby zmienić jednostki miary (na przykład stopy lub metry), kliknij kartę Właściwości strony , a następnie na liście Jednostki miary kliknij odpowiednie jednostki.
- Kliknij przycisk Zastosuj, aby zapisać wprowadzone zmiany i zaktualizować stronę rysunku.
Aby ustawić tę samą skalę rysunku dla stron tła, kliknij stronę tła (na przykład Gradient-1) i wykonaj te same czynności.
Co to jest skala rysunku w programie Visio?
Skala rysunku określa stosunek odległości na stronie do odległości w świecie rzeczywistym. Na przykład 1 cal w układzie biura może stanowić reprezentację 1 metra w rzeczywistym biurze. Na rysunkach metrycznych 2 centymetry mogą reprezentować 1 metr. Skalę można zmienić na dowolnym rysunku programu Visio.
Niektóre szablony, takie jak szablon Układ biura, są otwierane z wstępnie zdefiniowaną skalą rysunku. Takie rysunki noszą nazwę rysunków skalowanych .
Niektóre szablony, takie jak Podstawowy schemat blokowy, mają skalę 1:1, co oznacza, że 1 centymetr lub cal na drukowanej stronie rysunku odpowiada 1 centymetrowi lub calowi w świecie rzeczywistym. Takie rysunki są czasami nazywane rysunkami nieskalowanymi ; Służą one do tworzenia abstrakcyjnych rysunków, które nie przedstawiają rzeczywistych obiektów.
Skalę rysunku wyraża czasem stosunek wartości bez jednostek miary. Na przykład, jeśli jednostkami miary są centymetry i metry, skalę metryczną układu biura może wyrażać stosunek 1:50, który jest odpowiednikiem stosunku 2 cm = 1 m.
Im mniejszy stosunek, tym większy obszar może się znaleźć na rysunku:
- Dzięki skali 1:100 (jednostki metryczne) lub 1/8" = 1' (jednostki niemetryczne) na jednej stronie można narysować całe pomieszczenie.
- Dzięki skali 1:10 (jednostki metryczne) lub 1" = 1' (jednostki niemetryczne) można dokładnie odwzorować jeden przedział pomieszczenia.
Po wybraniu skali rysunku program Microsoft Office Visio automatycznie ustawia jednostki miary i jednostki strony.
Jednostki miary reprezentują rozmiary lub odległości w świecie rzeczywistym. Jednostkami miary w układzie biura o skali rysunku 2 cm = 1 m (1:50) są metry. Jednostkami miary w skali rysunku 1/4" = 1' są stopy.
Jednostki strony reprezentują rozmiary i odległości na drukowanej stronie. Jednostkami strony w układzie biura o skali rysunku 2 cm = 1 m (1:50) są centymetry. Jednostkami strony w skali rysunku 1/4" = 1' są cale.
Kształty zaprojektowano do pracy z szablonami, z którymi zostały dostarczone. Na przykład kształty planu budynku nadają się najlepiej do pracy z rysunkami skalowanymi, a kształty schematu blokowego do pracy z rysunkami nieskalowanymi (1:1).
Gdy kształt zostanie przeciągnięty na stronę rysunku skalowanego, rozmiar kształtu zostanie dopasowany do skali rysunku. Jeśli skala kształtu jest znacznie większa lub mniejsza niż skala strony rysunku, rozmiar kształtu się nie zmieni. W takim przypadku lepiej użyć innego kształtu, który został zaprojektowany do pracy z rysunkiem skalowanym.
