Utilize a ferramenta Linha ou a ferramenta Lápis para desenhar linhas no seu diagrama. Se quiser que as linhas se liguem às formas e se movam com elas, utilize conexões.

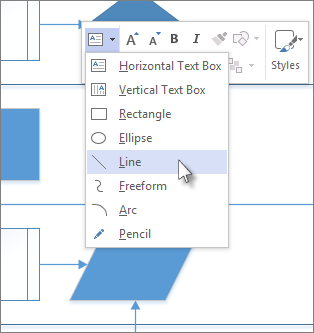

- Clique com o botão direito do rato no desenho e na barra de ferramentas flutuante, clique na lista Ferramentas de Desenho e, em seguida, clique na ferramenta Linha ou na ferramenta Lápis .
Quando a ferramenta Linha está ativada, o ponteiro muda para a
. - Clique no local onde pretende começar a desenhar a linha, mantenha premido o botão do rato e mova o ponteiro para onde pretende que a linha termine e, em seguida, solte o botão do rato.
Para adicionar mais segmentos de linha ao que acabou de desenhar, utilize o friso.
- > Clique emLinhadas Ferramentas de Desenho das Ferramentas>> deBase.
- Comece num ponto final da linha existente. Cada segmento cola ao ponto final a partir do qual começa, para que as linhas em conjunto ajam como uma única forma.
Alterar uma linha
Para alterar uma linha, utilize a ferramenta Ponteiro. Clique na linha e arraste-a para movê-la. Arraste um dos pontos finais para alterar a direção da linha ou torná-la mais longa ou mais curta.
Também pode alterar o aspeto de uma linha.
- Clique com o botão direito do rato na linha e clique em Formatar Forma.
- No painel Formatar Forma , clique em Linha e efetue as alterações pretendidas, como alterar a largura da linha, a cor, o tipo de seta ou o tipo de linha.
