Pentru a face o diagramă 3-D mai ușor de citit, cum ar fi o diagramă coloană 3-D, o diagramă cu linii 3-D sau o diagramă suprafață 3-D, puteți modifica formatul 3-D, rotirea și scalarea diagramei.
Pentru diagramele care afișează elementele diagramei în 3-D fără a utiliza o a treia axă de adâncime (cum ar fi o structură radială în 3-D, o bară în 3-D sau o diagramă suprafață stratificată în 3-D), aveți posibilitatea să modificați formatul 3-D al elementelor diagramei 3-D. Cu toate acestea, rotirea 3D și opțiunile de scalare nu sunt disponibile pentru elementele individuale de diagramă; aveți posibilitatea să modificați rotirea 3D și scalarea numai pentru întreaga diagramă.
Dacă marcajele de date mai mici sunt ascunse în spatele marcajelor de date mai mari dintr-o diagramă 3D, puteți inversa ordinea seriilor de date care sunt reprezentate în diagramă sau puteți utiliza transparența pentru a îmbunătăți vizibilitatea tuturor marcajelor de date.
Notă
- Exemplele de aici sunt din Excel, deși diagramele sunt disponibile și în Word, PowerPoint și Outlook. Dacă utilizați unul dintre aceste programe, caracteristicile sunt identice, dar pot exista diferențe minore în accesarea diagramelor inițiale.

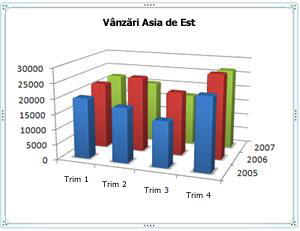

Crearea unei diagrame 3-D
- În foaia de lucru, selectați celulele care conțin datele pe care doriți să le utilizați pentru diagramă.
- Pe fila Inserare , faceți clic pe Diagrame dacă vedeți doar pictograma sau faceți clic pe o diagramă pe care doriți să o utilizați.
De asemenea, puteți face clic pe pictograma Vedeți toate diagramele din colțul din dreapta jos al secțiunii Diagrame. Se deschide caseta de dialog Diagramă, unde puteți alege orice tip de diagramă. Fiecare categorie afișează de obicei atât 2D, cât și 3D. Alegeți unul.
Modificarea formatului 3-D al elementelor de diagramă
Într-o diagramă 3-D, faceți clic pe elementul de diagramă, cum ar fi barele sau liniile, pentru care doriți să modificați formatul 3-D sau efectuați următoarele pentru a-l selecta dintr-o listă de elemente de diagramă.
- Faceți clic pe o diagramă.
Astfel se afișează Instrumente diagramă, adăugându-se filele Proiect și Format. - Pe fila Format, în grupul Selecție curentă, faceți clic pe săgeata de lângă caseta Elemente diagramă, apoi faceți clic pe elementul din diagramă pe care doriți să îl utilizați.
- Faceți clic pe o diagramă.
Comandă rapidă de la tastatură În schimb, aveți posibilitatea să faceți clic pe elementul de diagramă pentru care doriți să modificați formatul 3-D, apoi să apăsați CTRL+1. Continuați cu pasul 3.
În grupul Selecție curentă , faceți clic pe Formatare selecție.

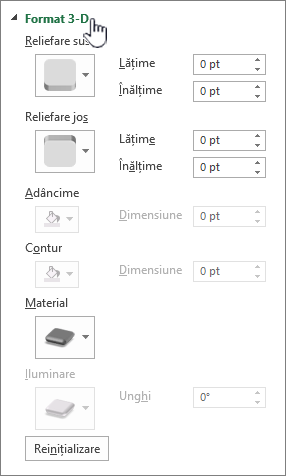

Faceți clic pe Efecte, pe Format 3D, apoi selectați una sau mai multe dintre următoarele opțiuni.
- Faceți clic pe Relief sus sau Relief jos , apoi faceți clic pe formatul de reliefare pe care doriți să îl utilizați.
În casetele Lățime și Înălțime , selectați dimensiunea de punct pe care doriți să o utilizați. - Faceți clic pe Material, apoi faceți clic pe efectul pe care doriți să-l utilizați.
Notă
Disponibilitatea acestor opțiuni depinde de elementul de diagramă pe care l-ați selectat. Unele opțiuni care sunt prezentate în această casetă de dialog nu sunt disponibile pentru toate diagramele.
Setările din această casetă de dialog operează cu elementul de diagramă pe care îl selectați. Dacă alegeți întreaga diagramă, aceasta creează cadre, în timp ce dacă alegeți o serie de date, aceasta funcționează doar cu elementele acelei serii.
- Faceți clic pe Relief sus sau Relief jos , apoi faceți clic pe formatul de reliefare pe care doriți să îl utilizați.
Modificarea adâncimii și spațierii într-o diagramă 3-D
Puteți modifica adâncimea diagramei în diagramele 3D care au axe, adâncimea spațiului liber în diagramele cu perspectivă 3D și lățimea spațiului liber în diagramele cu bare sau cu coloane 3D.
- Faceți clic pe diagrama 3-D pe care doriți să o modificați.
- În meniul Format , faceți clic pe Seria de date selectată.

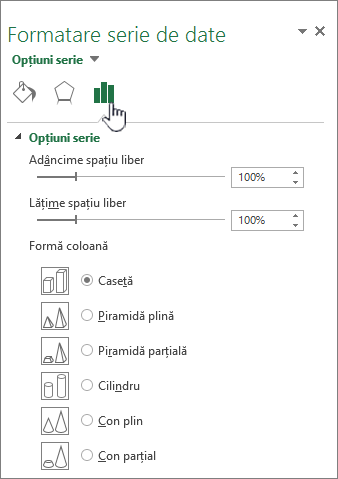

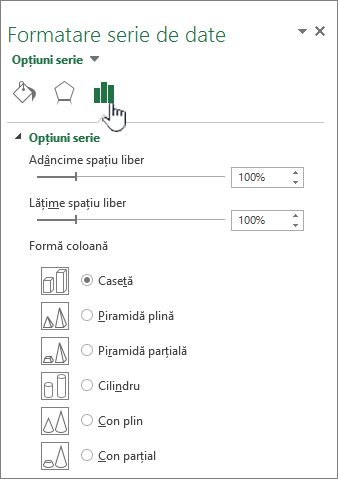

- Pe fila Formatare serie de date , faceți clic pe Opțiuni serie, apoi selectați opțiunile de adâncime și lățime pe care doriți să le utilizați.
Notă
Disponibilitatea acestor opțiuni depinde de elementul de diagramă pe care l-ați selectat. Unele dintre opțiunile prezentate în această casetă de dialog nu sunt disponibile pentru diagrame.

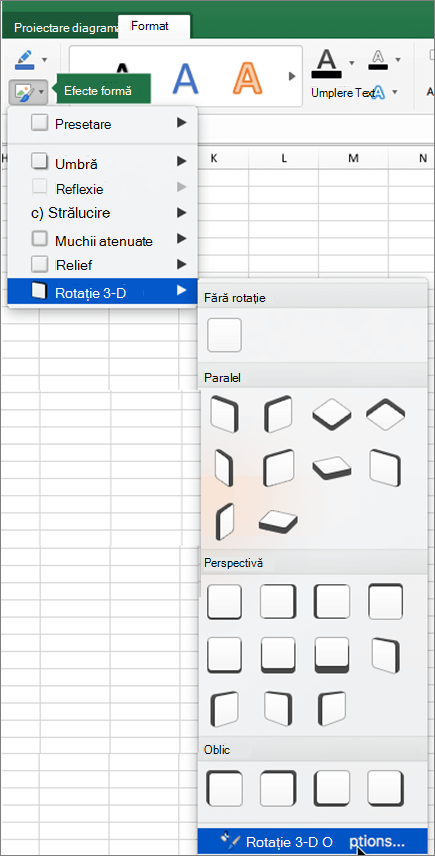

Modificarea rotației unei diagrame 3-D
Faceți clic pe zona de diagramă 3-D pe care doriți să o rotiți sau selectați Zona diagramei din lista Elemente diagramă de sub Selecția curentă din fila Formatare.
Comandă rapidă de la tastatură În schimb, aveți posibilitatea să faceți clic pe zona de diagramă, apoi să apăsați CTRL+1. Continuați cu pasul 3.

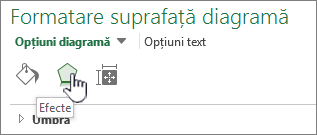

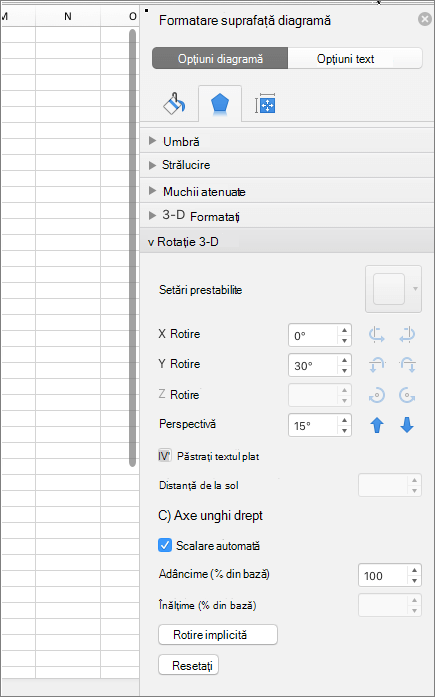

Pe fila Formatare suprafață diagramă , faceți clic pe Efecte, apoi pe Rotire 3D.
Alegeți una sau mai multe dintre următoarele:
Pentru a modifica rotirea, faceți clic pe gradul de rotație dorit în casetele Rotire X și Rotire Y .
Notă
Diagramele pot fi rotite în jurul axei orizontale și verticale, dar niciodată în jurul axei de adâncime. Prin urmare, nu puteți specifica un grad de rotire în caseta Z .
Pentru a modifica câmpul de vizualizare din diagramă, faceți clic pe gradul de perspectivă dorit în caseta Perspectivă sau faceți clic pe butoanele Câmp vizualizare îngust sau Lărgire câmp vizual până când ajungeți la rezultatul dorit.
Notă
Unele dintre opțiunile prezentate în această casetă de dialog nu sunt disponibile pentru diagrame. Nu puteți reseta opțiunile pe care le-ați modificat la setările anterioare.
Modificarea scării unei diagrame 3-D
Aveți posibilitatea să modificați scara unei diagrame 3-D specificând înălțimea și adâncimea sa ca procent din baza diagramei.
Faceți clic pe zona de diagramă din diagrama 3-D pe care doriți să o modificați sau selectați Zona diagramei din lista Elemente diagramă de sub Selecția curentă din fila Formatare.
Comandă rapidă de la tastatură În schimb, aveți posibilitatea să faceți clic pe zona de diagramă, apoi să apăsați CTRL+1. Continuați cu pasul 3.

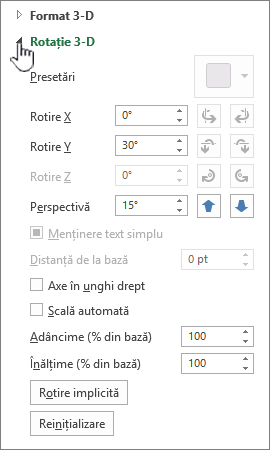

În caseta de dialog Formatare suprafață diagramă , faceți clic pe Rotire 3D.
În proprietățile Rotație 3D , efectuați una dintre următoarele:
- Pentru a modifica profunzimea diagramei, specificați procentul de adâncime în caseta Adâncime (% din bază).
- Pentru a modifica atât adâncimea, cât și înălțimea diagramei, debifați caseta de selectare Scalare automată, apoi specificați procentul de adâncime și înălțime dorit în casetele Adâncime (% din bază) și Înălțime (% din bază).
- Pentru a utiliza o vizualizare axe în unghi drept, bifați caseta de selectare Axe unghi drept, apoi specificați procentul de adâncime dorit în caseta Adâncime (% din bază).
Inversarea ordinii seriilor de date într-o diagramă 3-D
Puteți modifica ordinea de reprezentare grafică a seriilor de date, astfel încât marcatorii de date 3D mari să nu le blocheze pe cele mai mici.
- Într-o diagramă, faceți clic pe axa de adâncime sau selectați Axa de adâncime din lista Elemente diagramă de sub Selecția curentă de pe fila Formatare.
- În fila Format, în grupul Selecția curentă, faceți clic pe Formatare selecție.
- În categoria Opțiuni axă , sub Opțiuni axă, bifați caseta de selectare Serie în ordine inversă .
Utilizarea transparenței într-o diagramă 3-D
Deși transparența poate fi utilizată în diagrame 3D și 2D, aceasta este utilă mai ales în diagramele 3D, unde marcajele de date mai mari le pot ascunde pe cele mai mici.
- Într-o diagramă 3D, faceți clic pe seria de date sau pe punctul de date pe care doriți să îl faceți transparent sau selectați o serie de date din lista Elemente diagramă de sub selecția curentă din fila Formatare.
- Comandă rapidă de la tastatură În schimb, aveți posibilitatea să faceți clic pe elementul de diagramă pentru care doriți să modificați formatul 3-D, apoi să apăsați CTRL+1. Continuați cu pasul 3.
- În fila Format, în grupul Selecția curentă, faceți clic pe Formatare selecție.

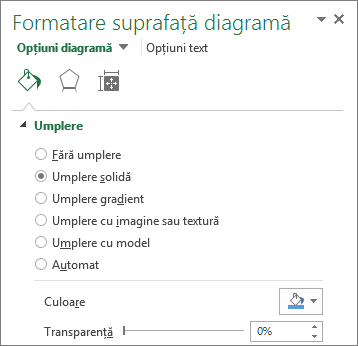

- Faceți clic pe Umplere & linie, faceți clic pe Umplere, apoi faceți clic pe Umplere solidă, Umplere gradient sau Umplere cu imagine sau textură.
- Faceți clic și alegeți o culoare dacă doriți să modificați culorile elementului.
- Faceți clic pe ghidajul barei Transparență , apoi glisați-l la procentul de transparență pe care doriți să-l utilizați.
