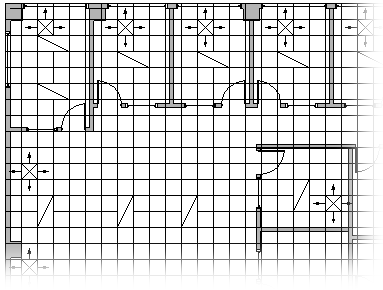

Crearea unui plan de tavan reflectat

Utilizați șablonul Plan plafon reflectat pentru a proiecta un aspect de tavan. Puteți utiliza instrumente de desen, ghiduri și comanda Forme matrice pentru a proiecta grila de tavan. Odată ce grila este în loc, puteți indica locațiile de iluminare, dispozitive de aer și detectori de fum.

1. Deschideți Visio.

2. În categoria/șablonul Hărți și planuri de nivel, faceți clic pe Creare plan> plafon reflectat.
   În mod implicit, acest tip de desen deschide o pagină de desen scalată în orientarea vedere . Puteți modifica aceste setări în orice moment.

3. Creați sau inserați un plan de nivel, efectuând una dintre următoarele:
   Crearea unui plan de nivel

   1. Creați structura de bază a peretelui exterior într-unul dintre următoarele moduri.
      Utilizarea formelor de sală

      1. Din pereți, înveliș și structură, glisați una dintre formele de cameră în pagina de desen.
      2. Redimensionați forma camerei glisând ghidajele de control și ghidaje de selecție pe pereți individuali.

      Utilizarea formelor de perete

      1. Din pereți, înveliș și structură, glisați formele perete exterior în pagina de desen.

      2. Redimensionați pereții glisând un punct final ( sau ).

      3. Glisați un punct final al unui perete la alt perete.
         Capetele se înroșesc la lipirea pereților. Intersecțiile dintre doi pereți sunt șterse automat.

         Notă

         Pentru ca pereții să se asocieze corect, geometria formei trebuie să fie selectată în caseta de dialog Fixare & Lipire . Faceți clic pe Lansatorul casetei de dialog a filei >Vizualizare din fila General a grupului >Asistență vizuală.

   2. Creați structura interioară de pereți.

      1. Glisați Forme perete în pagina de desen, poziționându-le în interiorul structurii exterioare.

      2. Redimensionați pereții glisând un punct final ( sau ).

      3. Glisați un punct final al unui perete la alt perete.
         Capetele se înroșesc la lipirea pereților. Intersecțiile dintre doi pereți sunt șterse automat.

         Notă

         Pentru ca pereții să se asocieze corect, geometria formei trebuie să fie selectată în caseta de dialog Fixare & Lipire . Faceți clic pe Lansatorul casetei de dialog a filei >Vizualizare din fila General a grupului >Asistență vizuală.

   3. Adăugați alte elemente structurale.

      1. Din pereți, înveliș și structură, glisați formele structurale, cum ar fi coloanele, în pagina de desen.
      2. Din Nucleu clădire, glisați formele principale de clădire, cum ar fi scările, pe pagina de desen.
      3. Din pereți, înveliș și structură, glisați formele ușilor și ferestrelor deasupra pereților.
         Ușile și ferestrele se rotesc pentru a se alinia cu peretele și se lipesc de perete. De asemenea, ele capătă grosimea peretelui și se mută odată cu pereții atunci când îi repoziționați.

   Inserarea unui plan de nivel CAD

   1. Pe fila Inserare , faceți clic pe Desen CAD și navigați la fișierul de desen.
   2. Pentru a accepta dimensiunea și locația desenului CAD, faceți clic pe OK.
      După ce ați inserat desenul, îl puteți redimensiona, îi puteți modifica scara sau îl puteți muta. De asemenea, puteți bloca stratul Visio care conține desenul CAD.

   Copierea și lipirea unui desen plan de nivel Visio existent într-un desen nou

   1. Deschideți un desen Visio existent.

   2. Pe fila Proiectare , în grupul Inițializare pagină , faceți clic pe lansatorul casetei de dialog pentru a deschide caseta de dialog Inițializare pagină .

   3. În caseta de dialog Inițializare pagină , faceți clic pe fila Scară . Notați setarea scalei din desenul existent, apoi setați scala desenului nou pentru a se potrivi.

   4. În desenul existent, selectați și copiați formele pe care doriți să le utilizați în desenul nou.

   5. Comutați la desenul nou, apoi lipiți formele.

      Sfat

      Puteți bloca straturile existente ale unui desen, astfel încât să nu le modificați accidental atunci când creați un plan nou peste el. Consultați Blocarea sau deblocarea unui strat.

4. Aranjați grila de tavan utilizând ghidajele împreună cu instrumentului Linie sau instrumentului Dreptunghi (aflată în fila Pornire, grupul Instrumente).

5. De la Electrice și Telecom, glisați formele de iluminare montate în plafon pe desen.

6. Din Registre Grătare și Difuzori, glisați formele dispozitivului de aer în desen.
