Dağılım grafikleri ve çizgi grafikleri, özellikle bir dağılım grafiği bağlantı çizgileriyle görüntülendiğinde birbirine çok benzer. Bununla birlikte, bu grafik türlerinden her birinin verileri yatay eksen (x ekseni olarak da bilinir) ve dikey eksen (y ekseni olarak da bilinir) boyunca çizme şekli çok farklıdır.
|
|
|---|
Not
Farklı türlerdeki dağılım ve çizgi grafikleri hakkında bilgi için bkz: Office'te kullanılabilir grafik türleri.
Bu grafik türlerinden birini seçmeden önce, aralarındaki farklar hakkında daha fazla bilgi edinmek ve çizgi grafik yerine dağılım grafiği kullanmanın daha iyi olduğu durumları öğrenmek isteyebilirsiniz.
Dağılım ve çizgi grafikler arasındaki farkları öğrenin
Dağılım ve çizgi grafikleri arasındaki temel fark, verileri yatay eksene çizme şekilleridir. Örneğin, aşağıdaki çalışma sayfası verilerini kullanarak bir dağılım grafiği ve bir çizgi grafiği oluşturduğunuzda, verilerin farklı dağıldığını görebilirsiniz.

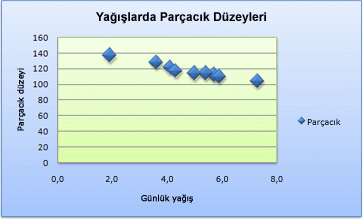

Bir dağılım grafiğinde, A sütunundaki günlük yağış değerleri yatay (x) eksende x değerleri olarak, B sütunundaki partikül değerleri ise dikey (y) eksende değerler olarak görüntülenir. Çoğunlukla xy grafiği olarak adlandırılan dağılım grafiği, kategorileri hiçbir zaman yatay eksende görüntülemez.
Bir dağılım grafiğinde her zaman yatay eksen (değer) ekseni boyunca bir sayısal veri kümesini ve dikey eksen (değer) ekseni boyunca başka bir sayısal değer kümesini gösteren iki değer ekseni vardır. Grafikte, bir x ve y sayısal değerinin kesişim noktasındaki noktalar gösterilir ve bu değerler tek veri noktalarında birleştirilir. Bu veri noktaları, verilere bağlı olarak yatay eksen üzerinde eşit veya eşit olmayan bir şekilde dağıtılabilir.
Dağılım grafiğinde görünen ilk veri noktası hem 137 y değerini (partikül) hem de 1,9 (günlük yağış) x değerini gösterir. Bu sayılar çalışma sayfasının A9 ve B9 hücrelerindeki değerleri temsil eder.

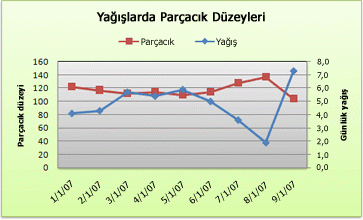

Bununla birlikte, bir çizgi grafikte, aynı günlük yağış ve partikül değerleri, yatay eksen boyunca eşit olarak dağıtılmış iki ayrı veri noktası olarak görüntülenir. Bunun nedeni, çizgi grafiğin yalnızca bir değer eksenine (dikey eksen) sahip olmasıdır. Çizgi grafiğin yatay ekseni yalnızca eşit aralıklı veri gruplarını (kategorilerini) gösterir. Verilerde kategoriler sağlanmadığından, otomatik olarak oluşturuluyorlardı (örneğin, 1, 2, 3, vb.).

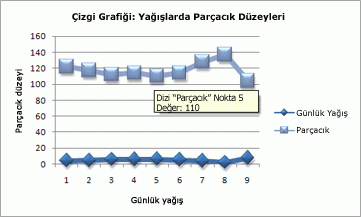

Bu, çizgi grafik kullanılmaması gereken durumlar için iyi bir örnektir.
Çizgi grafik, kategori verilerini yatay eksen (kategori ekseni) boyunca eşit olarak dağıtır ve tüm sayısal değer verilerini dikey eksen (değer) ekseni boyunca dağıtır.
137 (B9 hücresi) partikül y değeri ve 1,9 günlük yağış x değeri (A9 hücresi) çizgi grafikte ayrı veri noktaları olarak görüntülenir. Bu veri noktalarının hiçbiri grafikte görüntülenen ilk veri noktası değildir; bunun yerine, her veri serisinin ilk veri noktası çalışma sayfasının ilk veri satırında (A2 ve B2 hücreleri) yer alan değerlere başvurur.
Eksen türü ve ölçeklendirme farklılıkları
Bir dağılım grafiğinin yatay ekseni her zaman bir değer ekseni olduğundan, sayısal değerler olarak temsil edilen sayısal değerleri veya tarih değerlerini (gün veya saat gibi) görüntüleyebilir. Sayısal değerleri yatay eksen boyunca daha büyük bir esneklikle görüntülemek için, dikey eksenin ölçeklendirme seçeneklerini değiştirebildiğiniz gibi bu eksendeki ölçeklendirme seçeneklerini de değiştirebilirsiniz.
Çizgi grafiğin yatay ekseni kategori ekseni olduğundan, yalnızca metin ekseni veya tarih ekseni olabilir. Metin ekseni, eşit aralıklı aralıklarla yalnızca metinleri (sayısal olmayan veriler veya değer olmayan sayısal kategorileri) görüntüler. Tarihler çalışma sayfasında sıralı veya aynı temel birimlerde olmasa bile, tarih ekseni tarihleri gün, ay veya yıl sayısı gibi belirli aralıklarla veya temel birimlerle kronolojik sırada görüntüler.
Kategori ekseninin ölçeklendirme seçenekleri, değer ekseninin ölçeklendirme seçenekleriyle karşılaştırıldığında sınırlıdır. Sağlanan ölçeklendirme seçenekleri, kullandığınız eksen türüne de bağlıdır.
Ne zaman dağılım veya çizgi grafik kullanılacağını bilin
Dağılım grafikleri bilimsel, istatistiksel veriler ve mühendislik verileri gibi sayısal değerleri görüntülemek ve karşılaştırmak için yaygın olarak kullanılır. Bu grafikler, çeşitli veri serilerindeki sayısal değerler arasındaki ilişkileri göstermek için kullanışlıdır ve iki sayı grubunu bir serinin xy koordinatları olarak çizebilirler.
Çizgi grafikler ortak bir ölçekte ayarlanmış sürekli verilerin zaman içindeki durumunu görüntüleyebilir ve bu nedenle eşit aralıklarla veya zaman içindeki verilerdeki eğilimleri göstermek için idealdir. Çizgi grafikte, kategori verileri yatay eksen boyunca eşit aralıklarla ve tüm değer verileri de dikey eksen boyunca eşit aralıklarla dağıtılmıştır. Genel bir kural olarak, verileriniz sayısal olmayan x değerleri içeriyorsa çizgi grafik kullanın; sayısal x değerleri için genellikle dağılım grafiği kullanmak daha iyidir.
Aşağıdakileri istiyorsanız, çizgi grafiği yerine dağılım grafiği kullanmayı düşünün:
- Yatay eksenin ölçeğini değiştirme Bir dağılım grafiğinin yatay ekseni bir değer ekseni olduğundan, daha fazla ölçeklendirme seçeneği sağlanır.
- Yatay eksende logaritmik ölçek kullanma Yatay ekseni logaritmik ölçeğe dönüştürebilirsiniz.
- Değer kümesi çiftleri veya grupları içeren çalışma sayfası verilerini görüntülemeBir dağılım grafiğinde, gruplandırılan değerler hakkında daha fazla bilgi vermek için eksenlerin bağımsız ölçeklerini ayarlayabilirsiniz.
- Büyük veri kümelerinde desenleri gösterme Dağılım grafikleri verilerdeki desenleri göstermek için yararlıdır; örneğin, doğrusal veya doğrusal olmayan eğilimleri, kümeleri ve aykırı değerleri göstererek.
- Zamandan bağımsız olarak çok sayıda veri noktasını karşılaştırma Bir dağılım grafiğine ne kadar çok veri eklerseniz, o kadar iyi karşılaştırmalar yapabilirsiniz.
Aşağıdakileri yapmak istiyorsanız, dağılım grafiği yerine çizgi grafik kullanmayı göz önünde bulundurun:
- Yatay eksen boyunca metin etiketleri kullanma Bu metin etiketleri ay, çeyrek veya mali yıl gibi eşit dağılmış değerleri temsil edebilir.
- Yatay eksen boyunca az sayıda sayısal etiket kullanma Yıllar gibi bir zaman aralığını temsil eden birkaç eşit aralıklı sayısal etiket kullanıyorsanız, çizgi grafik kullanabilirsiniz.
- Yatay eksen boyunca zaman ölçeği kullanma Çalışma sayfasındaki tarihler sıralı veya aynı temel birimlerde olmasa bile, tarihleri gün, ay veya yıl sayısı gibi belirli aralıklarla veya temel birimlerle kronolojik sırada görüntülemek isterseniz, çizgi grafik kullanın.
Dağılım grafiği oluşturma
Peki, bu dağılım grafiğini nasıl oluşturduk? Aşağıdaki yordam benzer sonuçlar veren bir dağılım grafiği oluşturmanıza yardımcı olacaktır. Bu grafik için örnek çalışma sayfası verilerini kullandık. Bu verileri çalışma sayfanıza kopyalayabilir veya kendi verilerinizi kullanabilirsiniz.
Örnek çalışma sayfası verilerini boş bir çalışma sayfasına kopyalayın veya dağılım grafiğinde çizmek istediğiniz verileri içeren çalışma sayfasını açın.
Günlük Yağış Partikül 4.1 122 4.3 117 5.7 112 5.4 114 5.9 110 5.0 114 3.6 128 1,9 137 7.3 104 Dağılım grafiğinde çizmek istediğiniz verileri seçin.
Ekle sekmesini ve ardından Dağılım (X, Y) veya Kabarcık Grafiği Ekle'yi seçin.
Dağılım altında bir tür seçin.
İpucu
Adını görmek için fareyi herhangi bir grafik türünün üzerine getirebilirsiniz.
Grafik Tasarımı ve Biçimi sekmelerini görüntülemek için grafiğin grafik alanını seçin.
Grafik Tasarımı sekmesini seçin ve kullanmak istediğiniz grafik stilini seçin.
Grafik başlığını seçin ve istediğiniz metni yazın.
Grafik başlığının yazı tipi boyutunu değiştirmek için, başlığa sağ tıklayın, Yazı Tipi'ni seçin ve sonra Boyut kutusuna istediğiniz boyutu girin. Tamam’ı seçin.
Grafiğin grafik alanını seçin.
Grafik Tasarımı sekmesinde Grafik Öğesi Ekseni>Başlıkları Ekle'yi seçin ve aşağıdakileri yapın:
- Yatay eksen başlığı eklemek için Birincil Yatay'ı seçin.
- Dikey eksen başlığı eklemek için Birincil Dikey'i seçin.
- Her başlığı seçin, istediğiniz metni yazın ve Enter tuşuna basın.
- Daha fazla başlık biçimlendirme seçeneği için Biçim sekmesindeki Grafik Öğeleri kutusunda listeden başlığı seçin ve ardından Seçimi Biçimlendir'i seçin. Başlık Biçimlendir bölmesi görüntülenir.
Boyut & Özellikler'i seçin
seçeneğini belirleyip Dikey hizalama, Metin yönü veya Özel açı'yı seçebilirsiniz.
Grafiğin çizim alanını seçin veya Biçim sekmesindeki Grafik Öğeleri kutusunda grafik öğeleri listesinden Çizim Alanı'nı seçin.
Şekil Stilleri grubundaki Biçim sekmesinde Diğer düğmesini seçin ve sonra da kullanmak istediğiniz efekti seçin.
Grafiğin grafik alanını seçin veya Biçim sekmesindeki Grafik Öğeleri kutusunda grafik öğeleri listesinden Grafik Alanı'nı seçin.
Biçim sekmesindeki Şekil Stilleri grubunda Şekil Biçimlendir düğmesini seçin ve sonra da kullanmak istediğiniz efekti seçin.
Çalışma kitabınıza uygulanan varsayılan temadan farklı tema renkleri kullanmak istiyorsanız, aşağıdakileri yapın:
-
Sayfa Düzeni sekmesinin Temalar grubunda Temalar'ı seçin.
- Office'in altında, kullanmak istediğiniz temayı seçin.
-
Sayfa Düzeni sekmesinin Temalar grubunda Temalar'ı seçin.
Çizgi grafik oluşturma
Peki, bu çizgi grafiği nasıl oluşturduk? Aşağıdaki yordam, benzer sonuçlar veren bir çizgi grafik oluşturmanıza yardımcı olacaktır. Bu grafik için örnek çalışma sayfası verilerini kullandık. Bu verileri çalışma sayfanıza kopyalayabilir veya kendi verilerinizi kullanabilirsiniz.
Örnek çalışma sayfası verilerini boş bir çalışma sayfasına kopyalayın veya çizgi grafiğine çizmek istediğiniz verileri içeren çalışma sayfasını açın.
Tarih Günlük Yağış Partikül 1/1/07 4.1 122 1/2/07 4.3 117 1/3/07 5.7 112 1/4/07 5.4 114 1/5/07 5.9 110 1/6/07 5.0 114 1/7/07 3.6 128 1/8/07 1,9 137 1/9/07 7.3 104 Çizgi grafikte çizmek istediğiniz verileri seçin.
Sekme ekle'yi ve ardından Çizgi veya Alan Grafiği Ekle'yi seçin.
İşaretleyicili Çizgi'yi seçin.
Grafik Tasarımı ve Biçimi sekmelerini görüntülemek için grafiğin grafik alanını seçin.
Grafik Tasarımı sekmesini seçin ve kullanmak istediğiniz grafik stilini seçin.
Grafik başlığını seçin ve istediğiniz metni yazın.
Grafik başlığının yazı tipi boyutunu değiştirmek için, başlığa sağ tıklayın, Yazı Tipi'ni seçin ve sonra Boyut kutusuna istediğiniz boyutu girin. Tamam’ı seçin.
Grafiğin grafik alanını seçin.
Grafikte göstergeyi seçin veya grafik öğeleri listesinden ekleyin ( Grafik Tasarımı sekmesindeGrafik Öğesi>Göstergesi Ekle'yi seçin ve sonra gösterge için bir konum seçin).
Veri serilerinden birini ikincil bir dikey eksen boyunca çizmek için, veri serisini seçin veya grafik öğeleri listesinden seçin ( Biçim sekmesinin Geçerli Seçim grubunda Grafik Öğeleri'ni seçin).
Biçim sekmesindeki Geçerli Seçim grubunda Seçimi Biçimlendir'i seçin. Veri Serisini Biçimlendir görev bölmesi görüntülenir.
Seri Seçenekleri'nin altında İkincil Eksen'i ve ardından Kapat'ı seçin.
Grafik Tasarımı sekmesinin Grafik Düzenleri grubunda Grafik Öğesi Ekle'yi seçin ve şunları yapın:
- Birincil dikey eksen başlığı eklemek için Eksen Başlığı>Birincil Dikey'i seçin. ve ardından Eksen Başlığını Biçimlendir bölmesinde Boyut & istediğiniz dikey eksen başlığı türünü yapılandırmak için.
- İkincil dikey eksen başlığı eklemek içinİkincil Dikey Eksen Başlığı'nı> seçin ve ardından Eksen Başlığını Biçimlendir bölmesinde Boyut & istediğiniz dikey eksen başlığı türünü yapılandırın.
- Her başlığı seçin, istediğiniz metni yazın ve ardından Enter tuşuna basın
- Birincil dikey eksen başlığı eklemek için Eksen Başlığı>Birincil Dikey'i seçin. ve ardından Eksen Başlığını Biçimlendir bölmesinde Boyut &
Grafiğin çizim alanını seçin veya bunu grafik öğeleri listesinden seçin (Biçim sekmesi, Geçerli Seçim grubu, Grafik Öğeleri kutusu).
Şekil Stilleri grubundaki Biçim sekmesinde Diğer düğmesini seçin ve sonra da kullanmak istediğiniz efekti seçin.
Grafiğin grafik alanını seçin.
Şekil Stilleri grubundaki Biçim sekmesinde Diğer düğmesini seçin ve sonra da kullanmak istediğiniz efekti seçin.
Çalışma kitabınıza uygulanan varsayılan temadan farklı tema renkleri kullanmak istiyorsanız, aşağıdakileri yapın:
-
Sayfa Düzeni sekmesinin Temalar grubunda Temalar'ı seçin.
- Office'in altında, kullanmak istediğiniz temayı seçin.
-
Sayfa Düzeni sekmesinin Temalar grubunda Temalar'ı seçin.
