Створення ідентифікатора P&або PFD

Ви можете швидко накреслити ідентифікатори P&та PFD, перетягнувши фігури технологічного обладнання на сторінку креслення, з'єднавши їх «розумними» конвеєрами, а потім перетягнувши компоненти, такі як клапани та інструменти, на конвеєри. Щоб визначити компоненти в схемі, можна створити розумні теги. Ви можете додавати дані до компонентів у схемах і створювати списки обладнання, трубопроводів, клапанів та інструментів. Змінюючи схеми, можна легко створювати нові списки.

Ви можете створити:

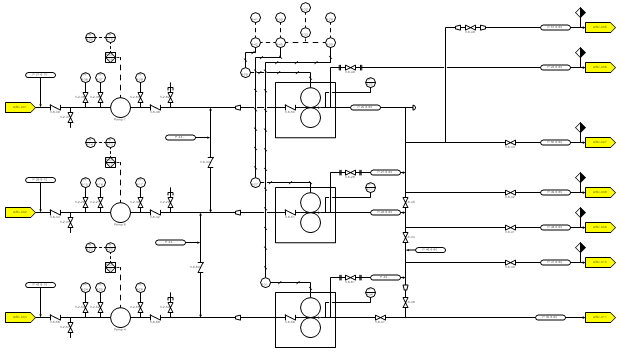

• Схеми трубопроводів та контрольно-вимірювальних приладів
  П&ідентифікатори показують, як обладнання промислових процесів пов'язане між собою системою трубопроводів. На схемах P&ID також показані прилади та клапани, які контролюють і контролюють потік матеріалів по трубопроводах.

• Блок-схеми процесів
  ПФД показують, як обладнання промислових процесів пов'язане між собою системою трубопроводів. PFD є більш концептуальним, ніж ідентифікатор P&, і зазвичай містить більше приміток, які відображають дані.


Створення схеми трубопроводів та контрольно-вимірювальних приладів

1. Відкрийте у Visio будь-який із таких шаблонів:

   • Схема трубопроводів та контрольно-вимірювальних приладів
   • Блок-схема процесу

2. Перетягніть фігури обладнання з будь-якої категорії на сторінку креслення.
   На схемі відображається інтелектуальний номер позначки для кожного компонента.

3. Використовуйте трубопроводи для підключення основного обладнання.

   1. Перетягніть фігуру трубопровід із розділу "Трубопроводи" на сторінку креслення, а потім розташуйте одну з її кінцевих точок на фігурі обладнання. Трубопровід можна з'єднати з будь-якою точкою на зовнішній стороні фігури обладнання, навіть якщо фігура не має точки з'єднання.
      Кінцева точка трубопроводу стане зеленою, що вказує на те, що його підключено (приклеєно) до фігури обладнання. Якщо такої не було, буде створено точку з'єднання.

   2. Перетягніть іншу кінцеву точку до фігури іншого обладнання.

   3. Щоб змінити його вигляд або відобразити напрямок потоку трубопроводу, виберіть трубопровід, а потім виберіть стиль із параметра " Лінія " на стрічці (див. групу " Стилі фігур" на вкладці " Основне ").
      Стилі визначають товщину лінії, стрілки напрямку та інші графічні символи, які вказують на тип труби або лінії інструмента.

      Порада.

      Також можна використовувати зображення сполучної (розташоване на вкладці " Основне " в групі "Знаряддя ") для креслення трубопроводів. Цей метод особливо корисний, якщо ви працюєте у великих схемах із великою кількістю підключень. Натисніть кнопку "Сполучна лінія ", а потім у розділі "Трубопроводи" виберіть потрібну фігуру трубопроводу. Потім намалюйте трубопровід на схемі. Щоб змінити тип трубопроводу, просто клацніть іншу фігуру трубопроводу на екрані "Трубопроводи " та продовжуйте працювати зі схемою.

4. Додайте фігури клапанів.

   1. З клапанів і фітингів перетягніть форми клапанів на верхню частину трубопроводів. Відпустіть кнопку миші, коли з'явиться зелений квадрат, який вказує на те, що клапан приклеєний до трубопроводу.
      При додаванні клапана в трубопровід:

      • Він автоматично повертається в тій же орієнтації, що і трубопровід.
      • Він розділяє трубопровід на два однакових трубопроводи, кожен з яких приклеюється до клапана.

   2. Щоб видалити клапан із трубопроводу, виберіть клапан і натисніть клавішу DELETE.
      Коли клапан видаляється, один трубопровід замінює розділений.

5. З категорії "Інструменти " перетягніть фігури інструментів на сторінку креслення біля трубопроводу, клапана або обладнання, яке вони контролюють.

6. Переміщайте фігури на схемі, перетягуючи їх.

7. Тепер можна додавати дані до компонентів або створювати та застосовувати набори властивостей. Для отримання додаткових відомостей виконайте такі дії:
   Додавання даних до компонентів

   1. On theData tab, click Shape Data Window
   2. На сторінці креслення виберіть фігуру, до якої потрібно додати дані.
   3. Клацніть у кожному полі даних фігури та введіть або виберіть значення.

   Створення та застосування наборів властивостей

   1. Виконайте одну з таких дій:

      • Щоб додати набір властивостей до фігур на кресленні, виберіть фігури.
      • Щоб додати набір властивостей до фігур у трафареті, виберіть фігури в трафареті.

   2. On theData tab, click Shape Data Window

   3. Клацніть правою кнопкою миші вікно "Дані фігури" та виберіть "Набори даних фігур".

   4. Клацніть "Додати" та введіть ім'я для набору даних фігур.

   5. Виберіть, що потрібно зробити: створити новий набір даних фігури, набір на основі вибраних фігур або набір на основі наявного набору даних фігур, а потім натисніть кнопку OK.

   6. Щоб додати або змінити дані фігури, у діалоговому вікні " Набори даних фігур " виберіть набір даних фігур і натисніть кнопку "Визначити".

   7. У діалоговому вікні " Визначення даних фігури " внесіть необхідні зміни.

   8. Натисніть кнопку OK.

8. Перенумерація компонентів.

   1. У меню «Інженерні процеси» виберіть команду «Перенумерувати».

   2. У діалоговому вікні "Перенумерувати компоненти " в розділі "Застосувати до" виберіть параметр, коли потрібно перенумерувати компоненти в документі, на поточній сторінці або в поточному виділеному фрагменті.

   3. У списку Включати формати позначок зніміть прапорці для форматів позначок, які не потрібно включати до нумерації.

      Примітка.

      За замовчуванням вибрано всі формати тегів.

   4. Призначте початкове значення та значення інтервалу для перенумерації. Кожному формату тега можна призначити різні значення початку й інтервалу.

      1. Клацніть елемент у списку Включити формати позначок , щоб виділити його.
      2. У полі "Початкове значення " введіть або виберіть початкове значення для перенумерації.
      3. У полі Interval (Інтервал ) введіть або виберіть крок перенумерації компонентів.
      4. Повторіть ці кроки для кожного формату тегу.

   5. Натисніть кнопку "OK ".

9. Створювати списки або обліки матеріалів обладнання, трубопроводів, арматури та інструментів.

   1. На вкладці "Рецензування" натисніть кнопку "Звіти фігур".

   2. Виконайте наведені нижче кроки, щоб створити спеціальне визначення звіту, або перейдіть до кроку C., щоб скористатися наявним визначенням звіту.
      Щоб створити визначення звіту, відфільтровує повторювані фігури технологічного процесу, і звіти про компоненти технологічного процесу.

      1. У діалоговому вікні "Звіт " натисніть кнопку "Створити".

      2. У майстрі визначень звітів виберіть параметр, про який потрібно звітувати, і натисніть кнопку "Додатково".

      3. У діалоговому вікні Advanced (Додатково ) у списку Property (Властивості ) виберіть PEComponentTag. In the Condition list select Exists. У списку значень виберіть TRUE.

      4. Натисніть кнопку Додати, щоб додати цю умову до списку визначених умов, а потім натисніть кнопку ОК.

      5. У Майстрі визначень звітів натисніть кнопку Далі.

      6. Установіть прапорець "Відображуваний текст>",< щоб повідомити про тег компонента. Потім установіть прапорці поряд з іншими даними, про які потрібно звітувати, і натисніть кнопку Далі.

      7. Щоб відфільтрувати повторювані фігури технологічних процесів і створити звіт про компоненти, виберіть пункт "Проміжні підсумки".

      8. У діалоговому вікні " Проміжні підсумки " у списку " Групування за " виберіть <пункт "Відображуваний текст>", а потім натисніть кнопку "Параметри".

      9. У діалоговому вікні " Параметри " виберіть пункт "Не повторювати однакові значення" та натисніть кнопку "OK " двічі.

      10. У майстрі визначення звітів натисніть кнопку "Далі", введіть відомості, щоб зберегти звіт, а потім натисніть кнопку "Готово".

      11. У діалоговому вікні "Звіт " можна запустити звіт або натиснути кнопку "OK", щоб зберегти визначення та запустити його пізніше.

          Порада.

          Щоб створити визначення звіту на основі наявного, у діалоговому вікні " Звіт " виберіть наявне визначення та натисніть кнопку "Створити". Збережіть змінене визначення звіту з новим іменем.

   3. У списку "Визначення звіту " клацніть ім'я потрібного визначення звіту.
      Визначення звіту визначає, про які фігури звітує та які дані фігур включаються у звіт.

   4. Натисніть кнопку "Виконати", у діалоговому вікні " Виконання звіту " виберіть потрібний формат звіту та виконайте одну з таких дій:

      1. Якщо ви зберігаєте звіт як фігуру на кресленні, виберіть, що потрібно зробити: зберегти копію визначення звіту з фігурою чи посилання на визначення звіту.
      2. Якщо ви зберігаєте звіт у файлі (якщо вибрано формат HTML або XML ), введіть ім'я для звіту.

   5. Щоб створити звіт, натисніть кнопку OK.

   6. Якщо ви створили настроюваний звіт, повернувшись до діалогового вікна "Звіт ", натисніть кнопку "OK ", щоб зберегти визначення.
