أضف الرموز المتعددة إلى الرسم التخطيطي ل Visio UML لتحديد علاقة الكمية بين العناصر.
في هذه المقالة
تعيين قيمة التعدد
في Visio، على القائمة "ملف"، انقر فوق"برامججديدة>"، ثم انقر فوق "منهج قاعدة بيانات UML".
اختر بين وحدات القياس أو وحدات القياس الأمريكية، ثم انقر فوق إنشاء.
من استنسل منهج قاعدة بيانات UML ، اسحب شكل كيان إلى صفحة الرسم.
اسحب شكل كيان آخر إلى صفحة الرسم لإنشاء كيان ثان.
اسحب شكل علاقة إلى صفحة الرسم لإنشاء خط العلاقة.
لتوصيل الكيانات، اسحب الطرف الأيمن من خط العلاقة إلى الكيان الأول، والصقه بسمة أو نقطة اتصال أو الكيان بأكمله. اسحب الطرف الآخر من خط العلاقة، والصقه على الكيان الثاني.

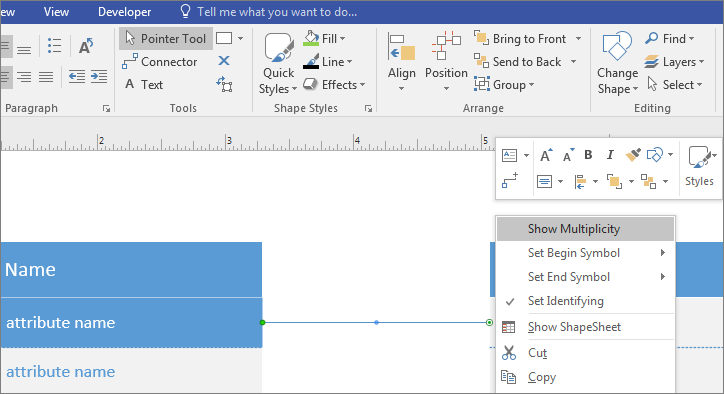

انقر بزر الماوس الأيمن فوق الشكل "علاقة "، ثم انقر فوق "إظهار التعدد".

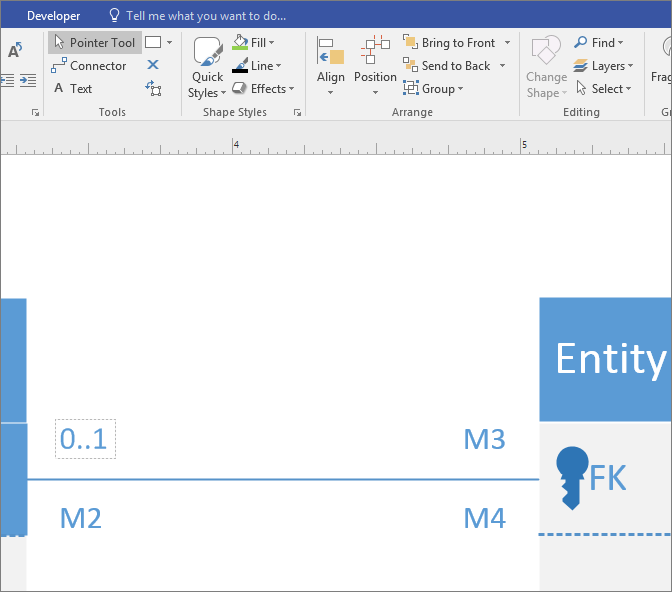

انقر فوق حقل التعدد الأول، واكتب القيمة.
أدخل قيمة التعدد في كل حقل. انقر بزر الماوس الأيمن فوق الحقول غير المرغوب فيها وحدد "حذف".

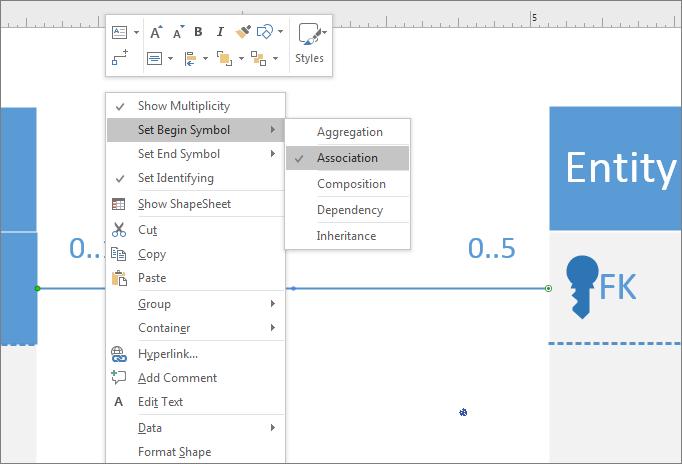

قم بتعيين رموز علامات علاقات UML على طرفي خط العلاقة:
- انقر بزر الماوس الأيمن فوق خط العلاقة، وانقر فوق "تعيين رمز البدء"، واختر من القائمة.
- انقر بزر الماوس الأيمن فوق خط العلاقة مرة أخرى، وانقر فوق تعيين رمز النهاية، واختر من القائمة.
تغيير مظهر منهج UML
- انقر بزر الماوس الأيمن فوق خط العلاقة، ثم انقر فوق "تنسيق شكل".
- انقر فوق "خط" في الجزء الأيسر لتوسيع القائمة.
- غير لون خط العلاقة بالنقر فوق الأيقونة الموجودة بجانب لون، ثم حدد لونا.
- انقر فوق حجم سهم البدء أو حجم سهم النهاية لتغيير حجم رموز البداية والنهاية.
- أضف نصا عن طريق تحديد خط العلاقة وكتابة النص.
