Представяне на данни в диаграма на Гант в Excel

Налага ви се да покажете състоянието за график на прост проект чрез диаграма на Гант? Въпреки че Excel няма предварително зададен тип диаграма на Гант, можете да създадете такъв, като използвате тези безплатни шаблони на диаграми на Гант.

Налага ви се да покажете състоянието за график на прост проект чрез диаграма на Гант? Макар че Excel няма предварително дефиниран тип диаграма на Гант, можете да симулирате такава, като персонализирате насложена стълбовидна диаграма така, че да показва началните и крайните дати на задачи, ето така:

За да създадете диаграма на Гант, като тази в нашия пример, която показва напредъка на задача в дни:

1. Изберете данните, които искате да включите в диаграмата. В нашия пример това е A1:C6

   Ако данните ви са в непрекъснат диапазон от клетки, изберете коя да е клетка в този диапазон, за да включите всички данни в този диапазон.
   Ако данните не са в непрекъснат диапазон, изберете клетките, като държите натиснат клавиша COMMAND.

   Съвет

   Ако не искате да включите конкретни редове или колони от данни, можете да ги скриете в работния лист. Разберете повече за избирането на данни за вашата диаграма.

2. Изберете "Вмъкване>на препоръчителни диаграми">Стълбовидна диаграма с наслагване .

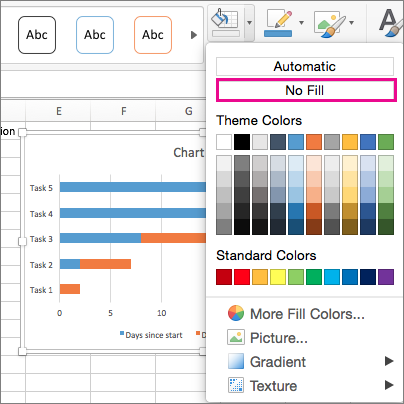

3. След това форматирайте стълбовидната диаграма с наслагване така, че да изглежда като диаграма на Гант. В диаграмата щракнете върху първата серия данни (началната част на стълба в синьо) и след това в раздела "Формат" изберете "Запълване> нафигура без запълване".


4. Ако не ви е нужна легендата (или заглавието на диаграмата), щракнете върху нея и натиснете Delete.

5. Нека също обърнем реда на задачите, така че да започва със "Задача 1". Задръжте натиснат клавиша CONTROL и изберете вертикалната ос (Задачи). Изберете "Форматиране на ос..." и под "Позиция на оста" изберете "Категории" в обратен ред.

Персонализиране на диаграмата

Можете да персонализирате диаграмата от типа "Гант", която създадохме, като добавите помощна мрежа и етикети, като промените цвета на стълбовете и други.

• За да добавите елементи към диаграмата, щракнете върху областта на диаграмата и в раздела "Проектиране на диаграма" изберете "Добавяне на елемент на диаграма".
• За да изберете оформление, изберете "Бързо оформление".
• За да прецизирате дизайна, преминете с Tab през опциите за проектиране и изберете една.

• За да промените цветовете на диаграмата, изберете "Промяна на цветовете".

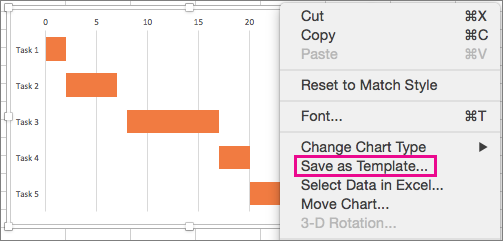

• За да използвате повторно вашата персонализирана диаграма на Гант, я запишете като шаблон. Задръжте CONTROL, щракнете в диаграмата и след това изберете Запиши като шаблон.
