Rediger forbindelseslinjer, pile eller punkter

Hvad vil du foretage dig?

Gør en forbindelse buet, vinklet eller lige

Du kan enten ændre en forbindelse eller standardindstillingen for nye forbindelser.

Skift en forbindelse

1. Markér forbindelsen.
2. Vælg Forbindelser i gruppen Layout under fanen Design, og vælg derefter den ønskede routingtypografi Højrevinklet, Lige streger eller Buede streger.

3. Alternativt har genvejsmenuen Handling for forbindelsesfiguren også mulighed for at ændre forbindelsesroutingtypografien.

Skift standardindstillingen for nye forbindelser

• Gør standardforbindelsen retvinklet, lige eller buet:

  • Fravælg alle figurer ved at vælge siden. Vælg fanen Design , og vælg derefter rullemenuen Forbindelser i gruppen Layout . Vælg derefter Højre vinkel, Lige streger eller Buede linjer.
  • Du kan også vælge fanen Filer, vælge Udskriv, vælge Sideopsætning, vælge fanen Layout og distribution og derefter vælge Lige eller Buet på listen Udseende.

Toppen af siden

Føj pile eller andre stregafslutninger til en forbindelse

Du kan føje pile, punkter eller andre stregafslutninger til en forbindelse.

1. Markér en forbindelse.

2. Vælg indstillingen Formatér figur i handlingsmenuen til højre med musen. Du kan også du vælge Streg i gruppen Figurtypografier under fanen Hjem, og derefter klikke på Linjeindstillinger.

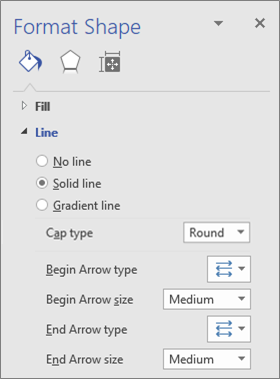

3. Sørg for, at Streg er valgt under Streg i ruden Formatér figur, og vælg derefter type, størrelse eller slutmuffetype.



Toppen af siden

Skift stregfarve, tykkelse, type eller krumning på en forbindelse

1. Markér en forbindelse.

2. Vælg indstillingen Formatér figur i handlingsmenuen til højre med musen. Du kan også du vælge Streg i gruppen Figurtypografier under fanen Hjem, og derefter klikke på Linjeindstillinger.

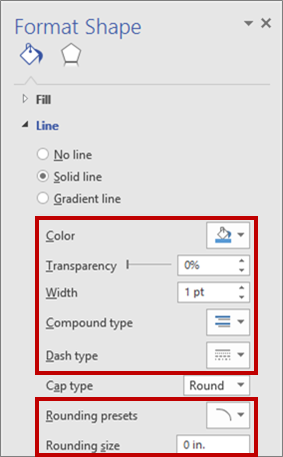

3. I ruden Formatér figur under Linje skal du angive indstillingerne for farve, bredde, typografi og afrunding.



Toppen af siden

Skift retning på en forbindelsespil

Du kan også ændre retning på en forbindelse uden at bruge kommandoen Vend forbindelse ved at føje en ny pil til den ende uden en pil og fjerne den eksisterende pil fra den anden ende.

1. Markér en forbindelse.

2. Vælg Streg i gruppen Figurtypografier under fanen Hjem, og klik derefter på Linjeindstillinger.

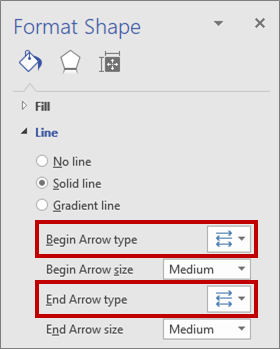

3. Vælg følgende under Streg i ruden Formatér figur:

   • Type af startpil, og udfør trin 4.

   • Type af slutpil, og udfør trin 4.



4. Hvis du vil tilføje, ændre eller fjerne en pil i begyndelsen og slutningen af den markerede forbindelse, skal du markere en pil eller Ingen på pilemenuen.



Toppen af siden

Skift forbindelsernes distribution eller skæringspunkter

I de fleste tilfælde kan du stole på forbindelsernes standardfunktion. I visse tilfælde kan du dog have brug for mere kontrol over forbindelsers distribution og skæringspunkter i et diagram.

• Gør et eller flere af følgende:

  • Hvis du vil forbinde en forbindelse med en anden forbindelse, skal du føje forbindelsen til en figur og derefter trække forbindelsen til den anden forbindelse.



  • Hvis du vil ændre distributionen af en forbindelse, skal du markere den og derefter trække et midtpunkt til en ny placering.



  • Hvis du vil tilpasse en forbindelse pixel for pixel, skal du markere forbindelsen og derefter trykke på Skift+piletasterne i den retning, du ønsker.



Toppen af siden

Ændr farven på forbindelsestekst

1. Markér den tekst, du vil ændre farven på.

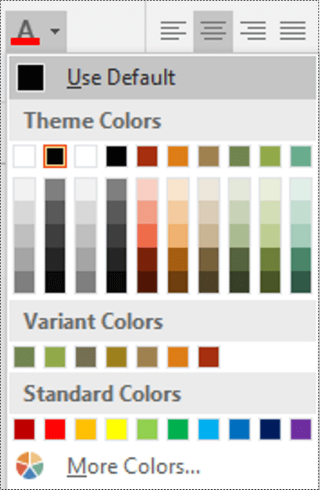

2. På fanen Hjem på båndet i gruppen Skrifttype skal du vælge rullelisten Skriftfarve, og derefter vælge en farve fra galleriet.


Flere måder at arbejde med forbindelsespunkter på

I de følgende afsnit beskrives de mange måder, du kan styre forbindelsespunkter på.

Oversigt over forbindelsespunkter

Et forbindelsespunkt er et særligt punkt på en figur, som du kan "fastklæbe" forbindelser og andre figurer til. Når du fastklæber en forbindelse eller en figur til et forbindelsespunkt, forbliver de tilsluttede – også hvis en af figurerne flyttes.

Forbindelsespunkter forbliver synlige, når du forsøger at forbinde en figur til en anden. Du kan se en figurs forbindelsespunkter, når du peger i nærheden af figuren med Forbindelsesværktøjet eller trækker slutpunktet for en forbindelse eller streg hen i nærheden af en figur, der har forbindelsespunkter.

Brug punktforbindelser eller dynamiske forbindelser

En forbindelse kan have to typer forbindelser til en figur: en punktforbindelse (også kaldet statisk forbindelse) eller en dynamisk forbindelse. Du kan have begge typer forbindelser i begge ender af en forbindelse. Hvis du bruger Opret forbindelse automatisk eller kommandoen Forbind figurer til at forbinde figurer, vil begge ender få en dynamisk forbindelse. Hvis du manuelt vælger, hvor en forbindelse fastgøres på en figur, kan du angive forbindelsestypen. Se Juster, flyt og arranger automatisk figurer i et diagram for at få flere oplysninger om at bruge dynamiske forbindelser.

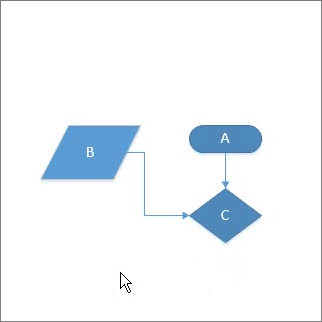

I følgende diagram har figur A en punktforbindelse til figur C, og uanset hvor C flyttes til, forbliver forbindelsen fra A knyttet til det samme punkt på C. I modsætning hertil har figur B en dynamisk forbindelse til C, og forbindelsen fra B flytter til det forbindelsespunkt på C, der er nærmest.

Vis animeret illustration

Opret en punktforbindelse

En punktforbindelse holder en forbindelse fastklæbet til et specifikt punkt på figuren, selv om figuren flyttes eller roteres.

1. Træk fra et forbindelsespunkt på den første figur til et forbindelsespunkt på den anden figur.
2. Forbindelsesslutpunkterne bliver grønne, når figurerne er forbundne.

Opret en dynamisk forbindelse

En dynamisk forbindelse gør det muligt at lade en forbindelse ændre sin placering på en figur, så forbindelsen flyttes til det forbindelsespunkt på figuren, der er nærmest forbindelsens oprindelsespunkt, når en figur flyttes eller roteres.

1. Placer forbindelsesværktøjet over midten af den første figur, indtil der vises et grønt felt om figuren.
2. Hold museknappen nede, og træk til midten af den anden figur.
3. Når der vises et grønt felt om den anden figur, skal du slippe museknappen.

Føj et forbindelsespunkt til en figur

Hvis den figur, du vil fastklæbe til en forbindelse, ikke har et forbindelsespunkt på det sted, hvor du skal bruge det, kan du tilføje et.

1. Markér figuren.
2. Vælg for værktøjet Forbindelsespunkt i gruppen Værktøjer under fanen Hjem.
3. Hvis forbindelsespunkter ikke er synlige, skal du markere afkrydsningsfeltet Forbindelsespunkter i gruppen Visuelle hjælpemidler under fanen Vis.
4. Tryk på Ctrl, og vælg, hvor du vil tilføje et forbindelsespunkt. Det nye forbindelsespunkt markeres automatisk, når du placerer det.
5. På fanen Hjem i gruppen Værktøjer skal du vælge Pegeværktøj for at fortsætte den normale redigering.

Flyt et forbindelsespunkt på en figur

Hvis du ikke er tilfreds med, hvor et forbindelsespunkt er placeret, kan du flytte det.

1. Markér figuren.
2. Vælg for værktøjet Forbindelsespunkt i gruppen Værktøjer under fanen Hjem.
3. Hvis forbindelsespunkter ikke er synlige, skal du markere afkrydsningsfeltet Forbindelsespunkter i gruppen Visuelle hjælpemidler under fanen Vis.
4. Tryk på Ctrl, og træk i det forbindelsespunkt, du vil flytte.
5. På fanen Hjem i gruppen Værktøjer skal du vælge Pegeværktøj for at fortsætte den normale redigering.

Hvis du har svært ved at flytte forbindelsespunktet til den ønskede placering, kan du prøve forskellige fastgørelsesindstillinger. Få mere at vide under Tilpas fastgørelsesstyrke eller slå fastgørelse fra.

Slet et forbindelsespunkt

Nogle gange er et forbindelsespunkt i vejen. I det tilfælde kan du slette det.

1. Markér figuren med det forbindelsespunkt, du vil slette.
2. På fanen Hjem skal du under gruppen Værktøjer vælge værktøjet Forbindelsespunkt.
3. Hvis du ikke kan se nogen forbindelsespunkter, skal du markere afkrydsningsfeltet Forbindelsespunkter i gruppen Visuelle hjælpemidler under fanen Vis.
4. Vælg det forbindelsespunkt, du vil slette. Forbindelsespunktet bliver magenta.
5. Tryk på Slet.
6. På fanen Hjem i gruppen Værktøjer skal du vælge Pegeværktøj for at fortsætte den normale redigering.

Skjul forbindelsespunkter

Nogle gange kan du have brug for at skjule forbindelsespunkter for at bedre at kunne se et diagram.

• Fjern markeringen i afkrydsningsfeltet Forbindelsespunkter i gruppen Visuelle hjælpeværktøjer under fanen Vis.

Tilføje tekst ud for et forbindelsespunkt

Du kan ikke tilføje tekst direkte på et forbindelsespunkt. Men du kan føje tekst til figuren og derefter flytte teksten hen ved siden af forbindelsespunktet.

1. Markér den figur, du vil føje tekst til, og begynd at skrive. Den tekst, du skriver, vises i figuren.

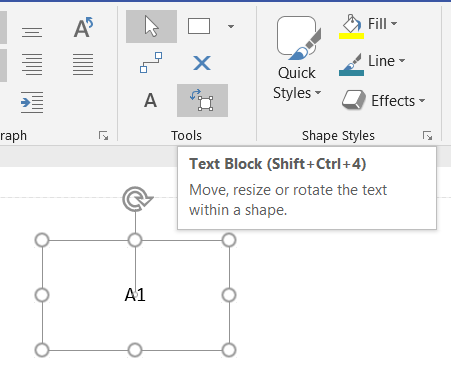

2. Vælg Hjem \ Værktøjer \ Tekstblok ( Ctrl + Skift + 4 ). Tekstblokken er nu markeret.

3.

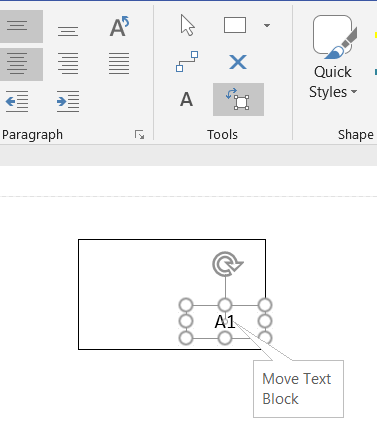

4. Træk tekstblokken for at flytte den og tilpasse dens størrelse efter behov



Vælg Pegeværktøj (Ctrl +1), når du vil afslutte værktøjet Tekstblok .

En alternativ tilgang er at oprette flere entydigt navngivne figurer, der hver især har et enkelt forbindelsespunkt, og derefter samle dem gruppevist for at oprette en større figur. Forbindelsespunkterne kan stadig bruges.

Gør et forbindelsespunkt indadvendt eller udadvendt eller begge dele

Brug de indadvendte og udadvendte forbindelsespunkter til at styre, hvordan forbindelsers endepunkter fastgøres på figurer.

1. Markér figuren.

2. Vælg for værktøjet Forbindelsespunkt i gruppen Værktøjer under fanen Hjem.

3. Hvis forbindelsespunkter ikke er synlige, skal du markere afkrydsningsfeltet Forbindelsespunkter i gruppen Visuelle hjælpemidler under fanen Vis.

4. Hvis du vil have et udadvendt eller indadvendt & udadvendt forbindelsespunkt, skal du højreklikke på forbindelsespunktet og vælge:

   • Indad I de fleste tilfælde skal der være et indadvendt forbindelsespunkt. Et indadvendt forbindelsespunkt tiltrækker slutpunkterne på forbindelserne, og de udadvendte forbindelsespunkter og de indadvendte og udadvendte forbindelsespunkter peger på todimensionelle (2D) figurer.
   • Udad Hvis du har en 2D-figur, som du vil fastklæbe til en anden figur, skal du bruge et udadvendt forbindelsespunkt. Et udadvendt forbindelsespunkt bliver tiltrukket af indadvendte forbindelsespunkter.
   • Indad & udad Hvis du har en figur, og du ikke ved, hvordan den skal fastklæbes til andre figurer, vil du sandsynligvis have et indadvendt & udadvendt forbindelsespunkt.

Toppen af siden

Skift en forbindelses typografi

Forbindelsestypografien kan være retvinklet, lige eller buet. Standardtypografien er retvinklet.

1. Markér den forbindelse eller de forbindelser, du vil ændre.

2. Vælg fanen Figur på båndet, og vælg derefter Forbindelsestypografi.

3. Vælg Ret vinkel, Lige linjer eller Buede streger i menuen:



Vis eller fjern forbindelsens stregspring

Når du redigerer et diagram og tilføjer flere figurer, skal Visio til internettet muligvis oprette stregspring, når forbindelseslinjerne krydses. Du kan vise eller fjerne disse stregspring.

1. Åbn diagrammet til redigering.

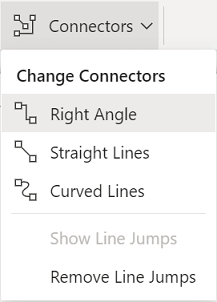

2. Vælg fanen Figur på båndet, og vælg derefter Forbindelsestypografi.

3. I menuen skal du vælge den ønskede stregspringstype, som vist nedenfor:



   Vis stregspring



   Fjern stregspring

Rediger udseendet på forbindelseslinjer og pile

Du kan ændre konturfarven, piletypen og typografitykkelsen på en forbindelseslinje:

1. Markér den forbindelse eller de forbindelser, du vil ændre.

2. Klik på fanen Figur på båndet, og vælg derefter Kontur til figur.

3. Klik på en farve i galleriet, eller skift forbindelsestypografi ved hjælp af følgende muligheder:

   Indstilling	Beskrivelse
   Vægt	Juster tykkelsen på forbindelseslinjen.
   Bindestreg	Skift linjestilen: kontinuer, stiplet, prikket eller en kombination.
   Pile	Pilehoveder kan være prikker, pile eller udeblivende. De kan være udfyldte eller ikke-udfyldte, eller de kan forekomme i en eller begge ender af forbindelsen.
