Føj multiplicitetsnotationer til dit Visio UML-diagram for at angive mængderelationen mellem objekterne.
Denne artikel indeholder
Angiv multiplicitetsværdien
I Visio skal du i menuen Filer klikke på Ny>software og derefter klikke på UML-databasenotation.
Vælg mellem Metriske enheder og Amerikanske enheder, og klik på Opret.
Træk en enhedsfigur over på tegningssiden fra stencilen UML-databasenotation.
Træk en anden Enhed-figur til tegningssiden for at oprette en anden enhed.
Træk en Relation-figur til tegningssiden for at oprette relationsstregen.
Du forbinder enhederne ved at trække venstre ende af relationsstregen til den første enhed og fastklæbe den til en attribut, et forbindelsespunkt eller hele enheden. Træk i den anden ende af relationsstregen, og fastklæb den på den anden enhed.

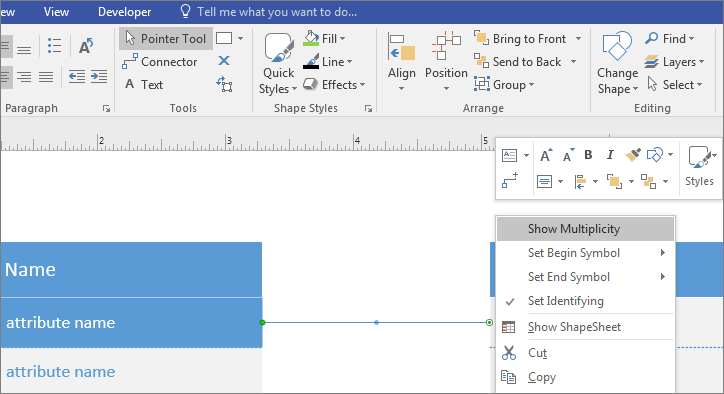

Højreklik på figuren Relation , og klik på Vis multiplicitet.

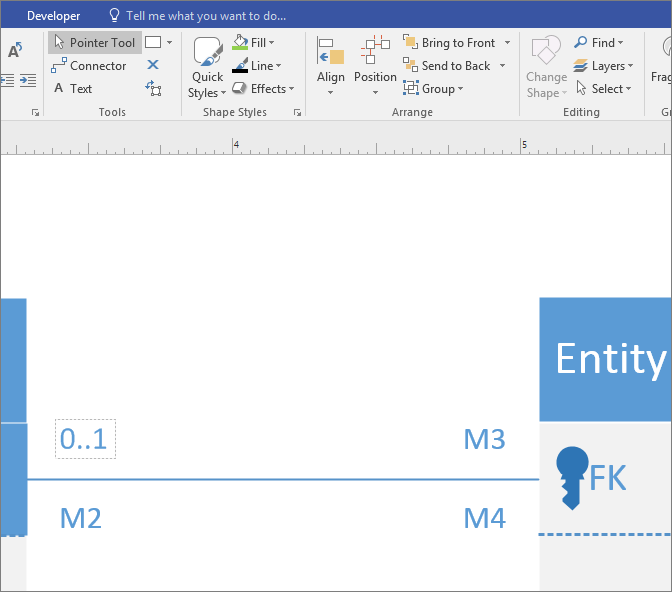

Klik på det første multiplicitetsfelt, og indtast værdien.
Angiv multiplicitetsværdien i hvert felt. Højreklik på uønskede felter, og vælg Slet.

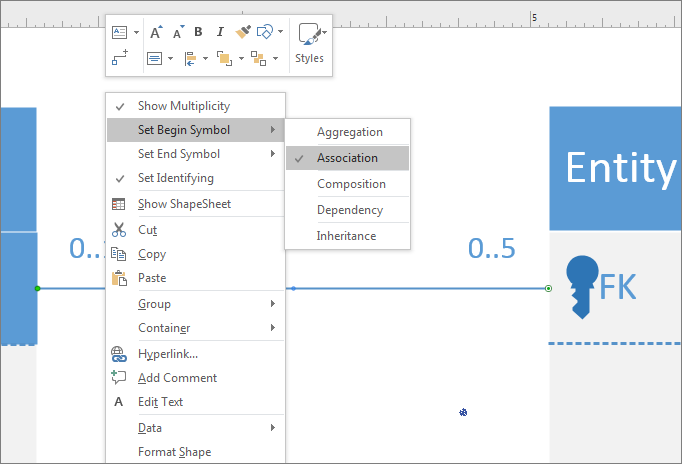

Angiv notationssymbolerne for UML-relationer i begge ender af relationsstregen:
- Højreklik på relationsstregen, klik på Angiv startsymbol, og vælg på listen.
- Højreklik på relationsstregen igen, klik på Angiv slutsymbol, og vælg på listen.
Ændre udseendet af UML-notationen
- Højreklik på relationsstregen, og klik på Formatér figur.
- Klik på Streg i højre rude for at udvide listen.
- Skift farven på relationsstregen ved at klikke på ikonet ud for Farve og vælge en farve.
- Klik på Startstørrelse eller Slutstørrelse for at ændre størrelsen på start- og slutsymbolerne.
- Tilføj tekst ved at markere relationslinjen og skrive teksten.
