Hinzufügen von Verbindern zwischen Visio-Shapes

Sie können mithilfe von AutoVerbinden Shapes miteinander verbinden, während Sie sie hinzufügen, oder Sie können bereits vorhandene Shapes mithilfe von "Automatischer Verbinder" miteinander verbinden. Sie können auch die auf der Minisymbolleiste angezeigten Shapes ändern und AutoVerbinden ein- oder ausschalten.

Automatisches Verbinden eines Shapes

Verbinden von Shapes, die sich bereits auf dem Zeichenblatt befinden

Herstellen einer Verbindung mit einem Shape auf einem anderen Zeichenblatt

Verwenden von Designs zum Ändern der Darstellung von Verbindern

Verwenden alternativer Connector Shapes

Ändern der Shapes auf der Minisymbolleiste "AutoVerbinden"

Aktivieren oder Deaktivieren von AutoVerbinden

Automatisches Verbinden eines Shapes

Eine Möglichkeit zum Verbinden von Shapes besteht darin, sie von Visio automatisch verbinden zu lassen, wenn Sie einem Zeichenblatt Shapes hinzufügen. Dies ist besonders praktisch beim Erstellen eines Flussdiagramms.

1. Stellen Sie sicher, dass AutoVerbinden aktiv ist. Überprüfen Sie auf der Registerkarte Ansicht in der Gruppe Visuelle Unterstützung, ob das Kontrollkästchen AutoVerbinden aktiviert ist.

2. Ziehen Sie ein Shape aus dem Bereich Shapes auf das Zeichenblatt.

3. Halten Sie den Mauszeiger über dem Shape, bis AutoVerbinden-Pfeile um das Shape eingeblendet werden.



4. Zeigen Sie mit dem Mauszeiger auf den Pfeil in der Richtung, in der ein Shape hinzugefügt werden soll.



   Daraufhin wird eine Minisymbolleiste mit den ersten vier Quick-Shapes eingeblendet, die momentan in der Schablone Quick-Shapes enthalten sind. Wenn Sie auf der Symbolleiste auf ein Shape zeigen, zeigt Visio eine Vorschau davon auf dem Zeichenblatt an.

5. Klicken Sie auf das Shape, das hinzugefügt werden soll.

6. Wenn Sie den Vorgang fortsetzen möchten, zeigen Sie auf einem neu hinzugefügten Shape auf einen AutoVerbinden-Pfeil, um ein weiteres Shape hinzuzufügen, das ebenfalls automatisch verbunden wird.



Seitenanfang

Verbinden von Shapes, die sich bereits auf dem Zeichenblatt befinden

1. Klicken Sie auf der Registerkarte Start in der Gruppe Extras auf , oder drücken Sie STRG+3.
2. Klicken Sie auf ein Shape, und ziehen Sie einen Verbinder zu einem anderen Shape.
3. Wenn Sie fertig sind, klicken Sie auf der Registerkarte Start in der Gruppe Extras auf Zeigertool, oder drücken Sie STRG+1.

Ein- oder Ausblenden von Animationen

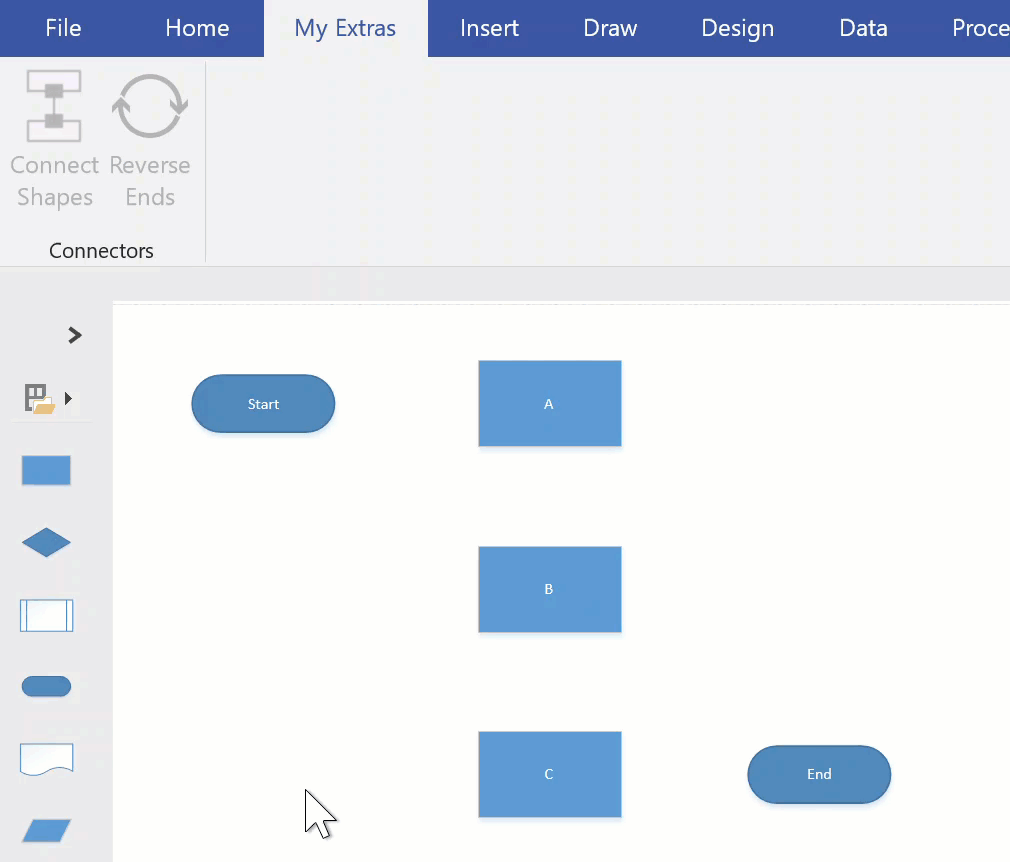

Alternativ können Sie den Befehl Shapes verbinden zum Menüband hinzufügen und verwenden, um mehrere Shapes in der Reihenfolge zu verbinden, in der sie ausgewählt wurden.

Seitenanfang

Herstellen einer Verbindung mit einem Shape auf einem anderen Zeichenblatt

Sie können Verbinder nur zwischen Shapes auf demselben Zeichenblatt verwenden. Zum Herstellen einer Verbindung zu einem Shape auf einem anderen Zeichenblatt verwenden Sie das Shape Off-Page-Referenz, um einen Link von einem Zeichenblatt zum nächsten zu erstellen, oder fügen eine Link- und Doppelklick-Aktion zu einem beliebigen Shape für die Navigation zu einem anderen Zeichenblatt im selben Dokument hinzu.

Verwenden einer Off-Page-Referenz

1. Öffnen Sie die Schablone Grundlegende Flussdiagramm-Shapes , und ziehen Sie dann das Off-Page-Verweis-Shape auf das aktuelle Zeichenblatt.



2. Wählen Sie im Dialogfeld Off-page reference (Off-page reference ) die Option OK aus, um das Shape der aktuellen Seite und einer neu erstellten Seite hinzuzufügen.

3. Fahren Sie auf der neuen Seite mit der Erstellung Ihres Diagramms fort.

4. Um das Aussehen des Shapes Off-Page-Referenz zu ändern, klicken Sie mit der rechten Maustaste auf das Shape und wählen Ausgehend, Eingehend, Kreis oder Pfeil.

Um zwischen Seiten zu wechseln, doppelklicken Sie auf die Form Off-page reference (Off-page reference shape) auf beiden Seiten. Weitere Informationen finden Sie unter Dialogfeld "Off-Page-Referenz".

Verwenden von Link und Doppelklicken

1. Klicken Sie mit der rechten Maustaste auf ein beliebiges Shape, oder drücken Sie STRG+K und wählen dann Link aus.

2. Klicken Sie auf Durchsuchen neben dem Feld Unteradresse, und klicken Sie dann auf die Dropdownliste neben Seite, um die gewünschte Seite auszuwählen.



   Hinweis

   Der Name eines Shapes auf der Zielseite kann für einen Link ebenfalls festgelegt werden. Klicken Sie auf die Registerkarte Entwickler, und wählen Sie dann Shape-Name aus. Verwenden Sie den Standardnamen im Feld Name, oder bearbeiten Sie den Namen, und klicken Sie auf OK.

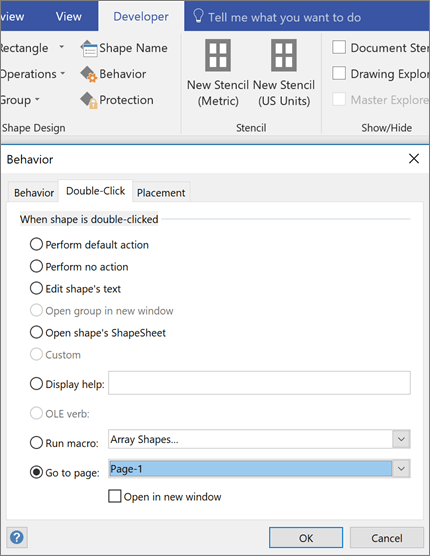

3. Um die Aktion "Doppelklicken" für ein Shape festzulegen, klicken Sie auf die Registerkarte Entwickler, und wählen Sie Verhalten aus.

4. Klicken Sie auf die Registerkarte Doppelklicken, wählen Sie die Option Gehe zu Seite aus, und klicken Sie dann auf die Dropdownliste, um die gewünschte Seite auszuwählen.



   Hinweis

   Tun Sie dies erst, nachdem Sie Ihre Seitennamen bearbeitet haben, da sie hier nicht automatisch aktualisiert werden.

Seitenanfang

Verwenden von Designs zum Ändern der Darstellung von Verbindern

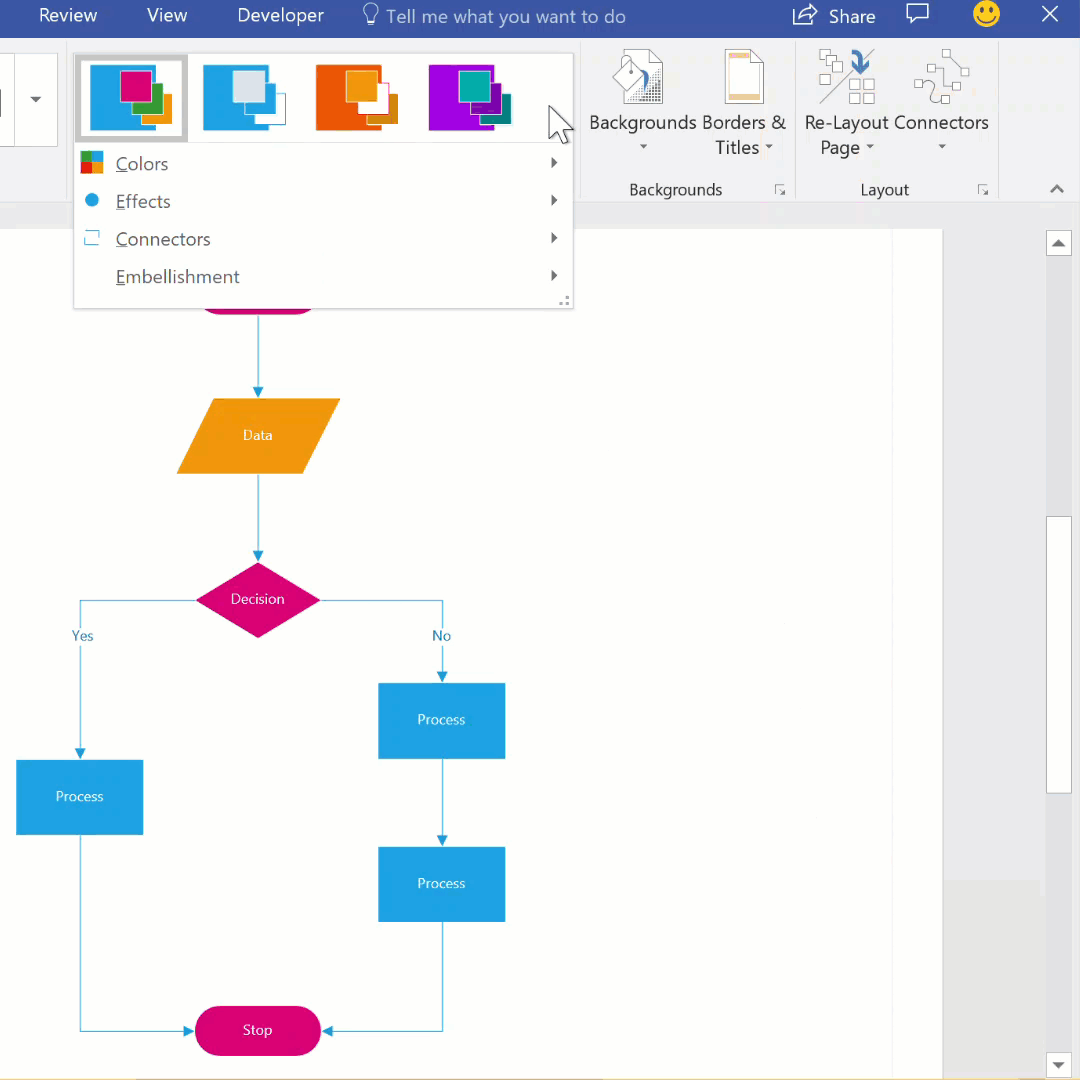

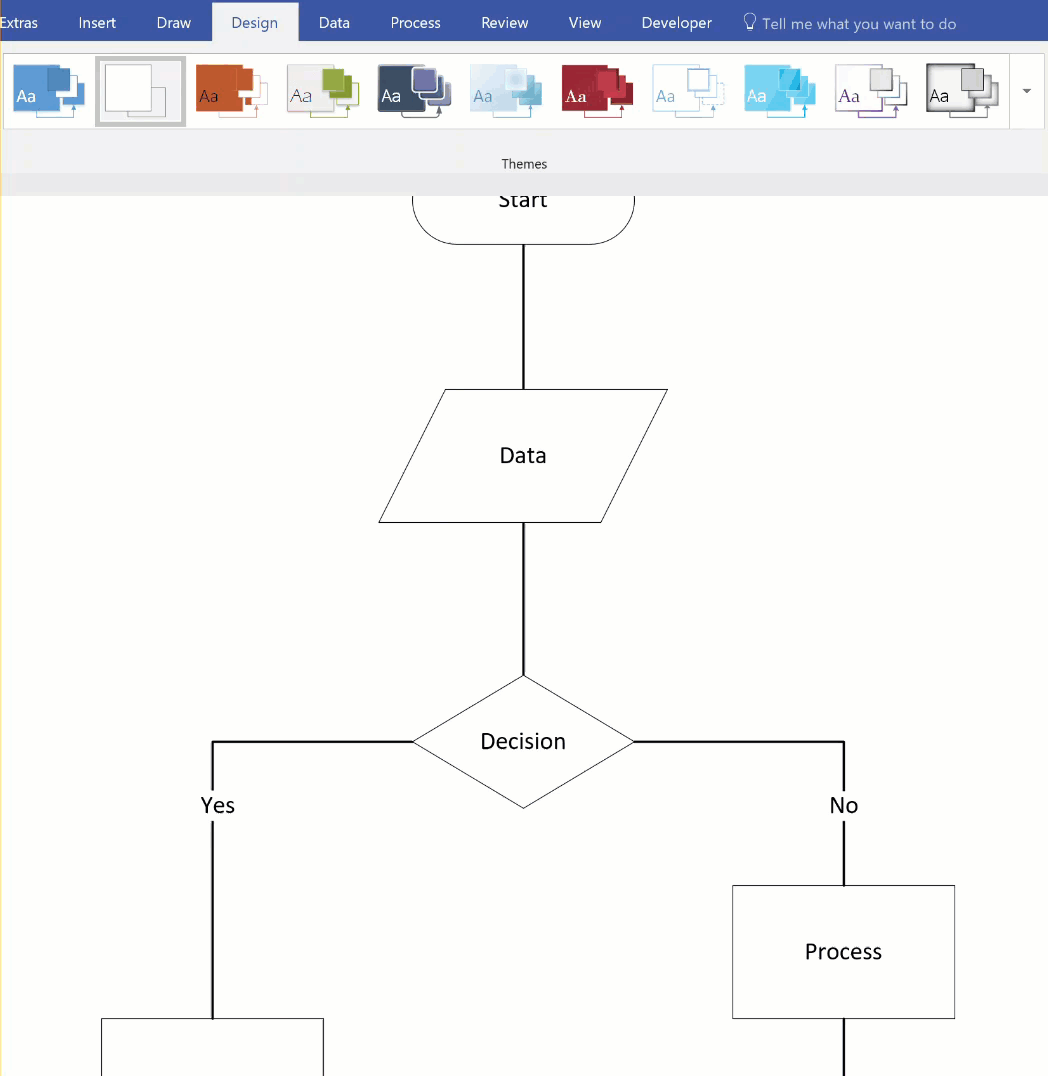

Standardmäßige werden Verbinder möglicherweise als einfache Linien dargestellt, aber sie können zusammen mit Designs verwendet werden, durch die Ornamente, z. B. Pfeilspitzen, hinzugefügt werden. Die integrierten Designs können über den Katalog Designs auf der Registerkarte Entwurf angewendet werden. Informationen zum Ändern von Attributen eines Verbinders, z. B. Stil, Farbe, Gewicht usw., finden Sie unter Bearbeiten von Verbinder-Shapes.

Ein- oder Ausblenden von Animationen

Verwenden alternativer Connector Shapes

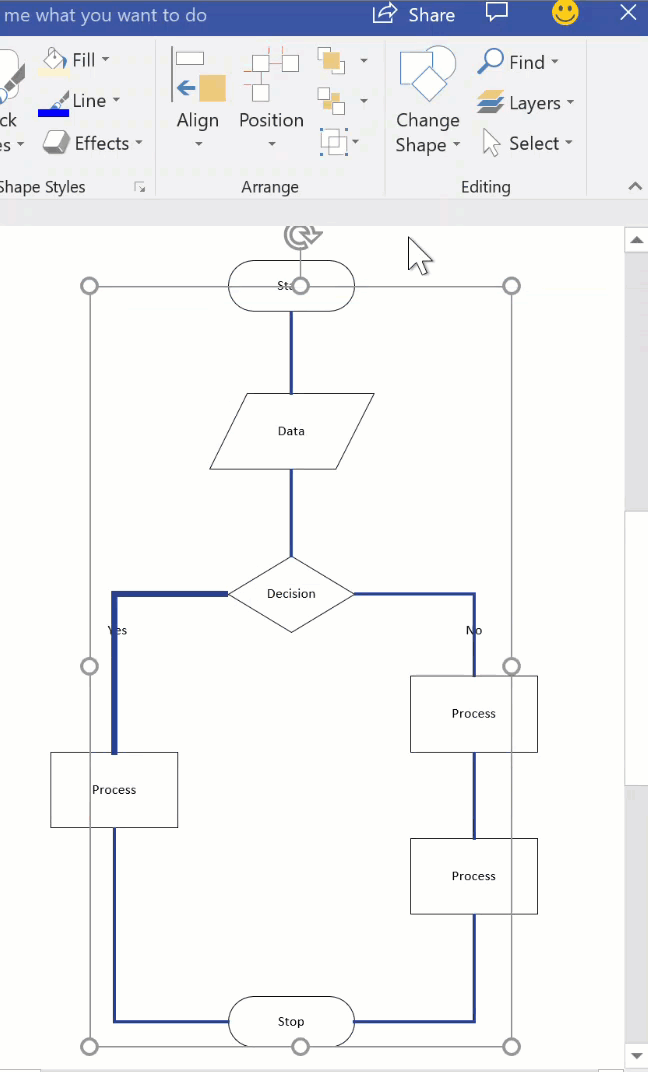

Alle Verbinder-Shapes, z. B. die in der Schablone Weitere Shapes>Visio Extras>Connectors verfügbar sind, können verwendet werden, um Shapes miteinander zu verbinden, anstatt das standardmäßige dynamische Verbinder-Shape zu verwenden. Diese Connector Shapes können auf eine Seite gezogen und losgelassen werden, ausgewählt und mit den Tools Verbinder und Shapes verbinden verwendet werden oder einfach vorhandene Verbinder ersetzen.

1. Öffnen Sie die Schablone, die die alternativen Connector Shapes enthält.
2. Wählen Sie auf der zu ersetzenden Seite die vorhandenen Verbinder aus.
3. Klicken Sie auf der Registerkarte Start in der Gruppe Bearbeiten auf Shape ändern, und wählen Sie dann das gewünschte Connector Shape aus.

Ein- oder Ausblenden von Animationen

Seitenanfang

Ändern der Shapes auf der Minisymbolleiste "AutoVerbinden"

Die Shapes auf der Minisymbolleiste stammen aus der Schablone Quick-Shapes eines Diagramms. Auf der Minisymbolleiste werden bis zu vier Shapes angezeigt. Sie können die Shapes anpassen, die auf der Minisymbolleiste angezeigt werden. Im folgenden Verfahren wird das Standarddiagramm als Beispiel verwendet.

1. Standardmäßig sind die Shapes auf der Minisymbolleiste die ersten vier in der Schablone, die unmittelbar auf die Schablone Quick-Shapes folgt. Dies sind beispielsweise die ersten 4 Shapes in der Schablone Grundlagen.



2. Um verschiedene Shapes auf der Minisymbolleiste für eine bestimmte Schablone anzuzeigen, können Sie die Shapes neu anordnen, indem Sie sie in der Schablone ganz nach oben ziehen. Sie können z.B. die Shapes Stern mit 4 Zacken, Stern mit 5 Zacken, Stern mit 6 Zacken und Stern mit 7 Zacken in der Schablone Grundlagen ganz nach oben ziehen.



3. Sie können die Reihenfolge der Schablonen auch ändern, indem Sie sie im Bereich "Shapes" nach oben oder unten ziehen. Eine Teilmenge dieser Shapes wird in der Schablone "Quick-Shapes" in der gleichen Reihenfolge wie im Bereich "Shapes" angezeigt. Wenn Sie beispielsweise die Schablone Dekorative Shapes unmittelbar hinter die Schablone Quick-Shapes im Bereich Shapes ziehen, ändert sich die Reihenfolge in der Schablone Quick-Shapes.



   Hinweis

   Wenn Sie ein Diagramm schließen und wieder öffnen, wird die Standardreihenfolge der Schablonen im Bereich "Shapes" automatisch wiederhergestellt und in den Quick-Shapes wiedergegeben.

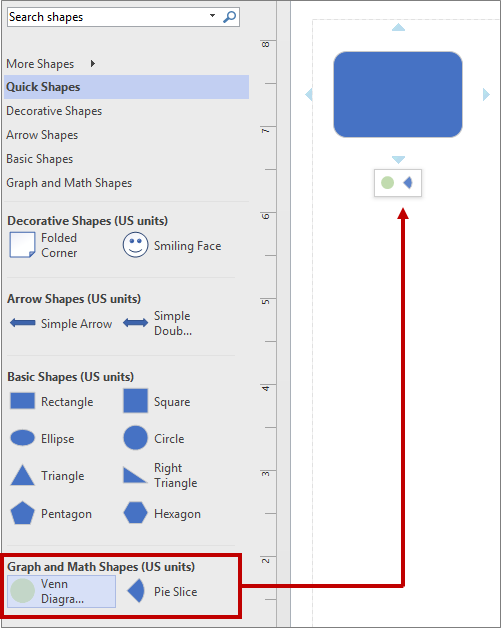

4. Um eine andere Schablone als Grundlage für die Minisymbolleiste zu verwenden, wählen Sie in der Schablone Quick-Shapes ein Shape in der Teilmenge dieser Shapes für eine Schablone aus. Wählen Sie in der Schablone Grafik und Mathematik z.B. Venn-Diagramm aus.



Seitenanfang

Aktivieren oder Deaktivieren von AutoVerbinden

AutoVerbinden ist eine Option auf Dateiebene. Wenn Sie die Option aktivieren, gilt dies für die aktuelle Datei, aber wenn Sie an einer anderen Datei arbeiten, müssen Sie die Option ggf. erneut aktivieren. Bei bestimmten Vorlagen ist die Option standardmäßig aktiviert.

Aktivieren oder Deaktivieren von AutoVerbinden im aktiven Diagramm

• Aktivieren oder deaktivieren Sie auf der Registerkarte Ansicht in der Gruppe Visuelle Unterstützung das Kontrollkästchen AutoVerbinden.



Wenn die Option AutoVerbinden abgeblendet ist, können Sie dies beheben, indem Sie zu Dateioptionen>>Erweitert wechseln und AutoVerbinden aktivieren auswählen:

Aktivieren oder Deaktivieren von AutoVerbinden

1. Klicken Sie auf die Registerkarte Datei und dann auf Optionen.

2. Klicken Sie in Visio-Optionen auf Erweitert.

3. Aktivieren Sie unter Bearbeitungsoptionen das Kontrollkästchen AutoVerbinden aktivieren, um AutoVerbinden zu aktivieren. Oder deaktivieren Sie das Kontrollkästchen, um AutoVerbinden zu deaktivieren.



4. Klicken Sie auf OK.

Seitenanfang

Sie können mithilfe von AutoVerbinden Shapes miteinander verbinden, während Sie sie dem Zeichenblatt hinzufügen:

Sie können aber auch Verbindungspunkte verwenden:

Verbinden von Shapes mit Verbindungspunkten

Verbindungspunkte zwischen Shapes verwenden, um Shapes zusammenzukleben und zusammenzuhalten, auch wenn ein Shape verschoben oder gedreht wird.

• Standardverbindungspunkte werden sichtbar, wenn Sie den Mauszeiger über ein Shape bewegen.
• Sie können einen benutzerdefinierten Verbindungspunkt an jedem Rand eines Shapes angeben, indem Sie einfach mit der Maus darauf zeigen.

Benutzerdefinierten Verbindungspunkt erstellen

Bevor Sie beginnen, müssen sich die beiden Shapes, die Sie verbinden, bereits im Zeichenbereich befinden.

1. Halten Sie den Mauszeiger über den Rand des ersten Shapes, wo Sie den Verbindungspunkt hinzufügen möchten.
2. Ein grüner Kreis wird angezeigt (unterhalb des Mauszeigers, der als Fadenkreuz angezeigt wird), der angibt, dass der Verbindungspunkt zur Auswahl bereit ist. Klicken und halten Sie, und ziehen Sie dann den Mauszeiger auf das zweite Shape.

3. Auf den Rand der zweiten Form zeigen; unter dem Fadenkreuz wird ein grüner Kreis angezeigt, der darauf hinweist, dass eine Verbindung hergestellt werden kann. Lassen Sie die Maustaste los, um eine statische Verbindung mit diesem Punkt des Shapes herzustellen.

   ODER: Zeigen Sie auf das Innere der zweiten Form. Wenn die Form durch einen grünen Rahmen umkreist wird, wird eine QuickInfo (An das Shape kleben) angezeigt. Lassen Sie die Maustaste los, um eine dynamische Verbindung mit diesem Punkt des Shapes herzustellen.


Verwenden von Standardverbindungspunkten

Die beiden Shapes, die Sie verbinden, müssen sich bereits im Zeichenbereich befinden.

1. Halten Sie den Mauszeiger über dem standardmäßigen Verbindungspunkt am Rand des ersten Shapes. Wenn der Mauszeiger als Fadenkreuz angezeigt wird, klicken und halten Sie ihn gedrückt, um ihn auszuwählen.

2. Ziehen Sie die Maus in Richtung des zweiten Shapes. Zeigen Sie auf einen Verbindungspunkt auf dem Shape.
3. Wird ein grüner Kreis unterhalb des Mauszeigers angezeigt – der als Fadenkreuz angezeigt wird, erscheint eine Quickinfo (An Verbindungspunkt kleben). Lassen Sie die Maustaste los, um eine statische Verbindung herzustellen.


Verbinden von Shapes mithilfe von AutoVerbinden.

AutoConnect hat zwei Tools zur Auswahl:

• Das DreieckDreieck zeichnet ein neues Shape und stellt eine Verbindung mit ihr her.
• Der Kreis hilft Ihnen, eine Verbindung mit einem neuen Shape herstellen, das sich bereits auf dem Zeichenbereich befindet.

Zeichnen eines neuen Shapes und Herstellen einer Verbindung mit ihm.

1. Halten Sie den Mauszeiger über dem Shapes, von dem aus Sie die Verbindung herstellen möchten.
   Am Rande der Shapes erscheinen vier graue Dreiecks-/Kreis-Tools.

2. Zeigen Sie auf ein Dreieck in der Richtung, in der Sie ein neues Shape hinzufügen möchten.
3. Wählen Sie auf der daraufhin angezeigten Minisymbolleiste das Shape aus, das Sie einfügen möchten.

   Das neue Shape wird zum Diagramm hinzugefügt und automatisch mit dem ursprünglichen Shape verbunden.

Herstellen einer Verbindung mit einem Shape, das sich bereits auf dem Zeichenbereich befindet.

1. Halten Sie den Mauszeiger über dem Shapes, von dem aus Sie die Verbindung herstellen möchten.
   Am Rande der Shapes erscheinen vier graue Dreiecks-/Kreis-Tools.

2. Zeigen Sie auf das Kreis-Tool, mit dem Sie eine Verbindung herstellen möchten.
3. Klicken Sie auf das Kreis-Tool und ziehen Sie es in Richtung des Shapes, mit dem Sie eine Verbindung herstellen möchten.

4. Zeigen Sie auf den Rand des Ziel-Shapes, bis ein grüner Kreis angezeigt wird. Lassen Sie die Maustaste los, um den Verbinder an diesen Punkt des Shapes zu kleben. ODER
   Zeigen Sie auf das Innere des Ziel-Shapes, bis eine QuickInfo angezeigt wird, die besagt An das Shape kleben.  Lassen Sie die Maustaste los, um den Verbinder an dieses Shape zu kleben.
   Zwischen den beiden Shapes wird ein Verbinder gezeichnet.

Ändern der Typs eines Verbinders

Der Verbindertyp kann rechtwinklig, gerade oder gekrümmt sein. Der Standardverbindungstyp ist rechtwinklig.

1. Wählen Sie den oder die Verbinder aus, den oder die Sie ändern möchten.
2. Wählen Sie im Menüband die Registerkarte Form aus, und wählen Sie dann Verbindertypaus.
3. Wählen Sie im Dropdownmenü die gewünschte Größe aus.

Ändern des Aussehens von Verbindungslinien und Pfeilen

Sie können die Konturfarbe, den Pfeiltyp und die Stärke der Formatvorlage einer Verbindungslinie ändern:

1. Wählen Sie den oder die Verbinder aus, den oder die Sie ändern möchten.

2. Wählen Sie im Menüband die Registerkarte Form aus, und wählen Sie dann Formkonturaus.

3. Wählen Sie eine Farbe aus dem Katalog aus, oder ändern Sie den Verbindertyp mithilfe der folgenden Optionen:

   Option	Beschreibung
   Gewicht	Passen Sie die Stärke der Verbindungslinie an.
   Strich	Ändern Sie die Linienart: einfarbig, gestrichelt, punktiert oder Kombination.
   Pfeile	Die Pfeilspitzen können Punkte, Pfeile oder nicht vorhanden sein. Sie können gefüllt oder nicht gefüllt sein, und Sie können sich an einem oder an beiden Enden des Verbinders befinden.

Zwei Verbindungstypen

• Punkt-zu-Punkt-Kleben oder statisches Klebenhaftet an einem bestimmten Punkt auf einem Shape.
• Shape-zu-Shape-Kleben, oder dynamisches Kleben, verbindet Shapes, die den jeweils am besten geeigneten Punkt verwenden.

Zwischen zwei Shapes können sowohl Punktverbindungen als auch dynamische Verbindungen verwendet werden. In einem PC-/Routerdiagramm ist beispielsweise der spezifische Verbindungspunkt für das Router-Shape wichtig, und dabei handelt es sich um eine Punktverbindung, aber der spezifische Verbindungspunkt für das PC-Shape spielt keine Rolle, und dabei handelt es sich um eine dynamische Verbindung.

Im nachstehenden Diagramm wird Shape A statisch auf Shape C geklebt, und immer wenn C verschoben wird, bleibt der Verbinder von A mit demselben Punkt auf C verbunden. Im Gegensatz dazu ist Shape B dynamisch auf C geklebt und der Verbinder von B wird an den nächstgelegenen Verbindungspunkt auf C verschoben.

Ein- oder Ausblenden von Animationen
