Verwenden von Feldern für die automatische Aktualisierung von angezeigten Informationen

Gilt für
Visio Professional 2013 Visio 2013

Fügen Sie In Visio Textfelder zu Shapes hinzu, um zusätzliche Informationen zu einer Form in der Zeichnung oder dem Dokument anzuzeigen.

Einfügen eines Felds in ein Shape

  1. Wählen Sie das Shape aus, in das Sie ein Feld einfügen möchten.

  2. Klicken Sie auf der Registerkarte Einfügen in der Gruppe Text auf Feld.

  3. Gehen Sie im Dialogfeld Feld wie folgt vor:

    1. Klicken Sie in der Liste Kategorie auf den gewünschten Feldtyp.
    2. Klicken Sie in der Liste Feldname auf das gewünschte Feld.
    3. Klicken Sie auf OK.

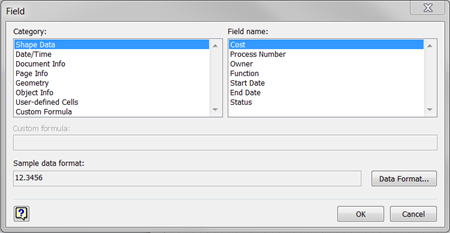

      Dialogfeld 'Feld'

Einfügen eines Felds in einen Seitenrahmen

  1. Wählen Sie die Hintergrundseitenregisterkarte mit dem Rahmen aus, den Sie ändern möchten.

  2. Wählen Sie auf der Hintergrundseite den Teil des Rahmens aus, auf den Sie ein Feld anwenden möchten.

  3. Klicken Sie auf der Registerkarte Einfügen in der Gruppe Text auf Feld.

  4. Gehen Sie im Dialogfeld Feld wie folgt vor:

    1. Klicken Sie in der Liste Kategorie auf den gewünschten Feldtyp.
    2. Klicken Sie in der Liste Feldname auf das gewünschte Feld.
    3. Klicken Sie auf OK.
      Dialogfeld 'Feld'

Ändern des Datenformats eines Felds

  1. Wählen Sie das Feld mit der Formatierung aus, die Sie ändern möchten.

  2. Klicken Sie auf der Registerkarte Einfügen in der Gruppe Text auf Feld.

  3. Klicken Sie im Dialogfeld Feld auf Datenformat.

  4. Gehen Sie im Dialogfeld Datenformat wie folgt vor:

    1. Wählen Sie in der Liste Kategorie das gewünschte Datenformat aus.
    2. Nehmen Sie neben der Liste Kategorie alle gewünschten weiteren Formatierungsänderungen vor.
    3. Klicken Sie auf OK.

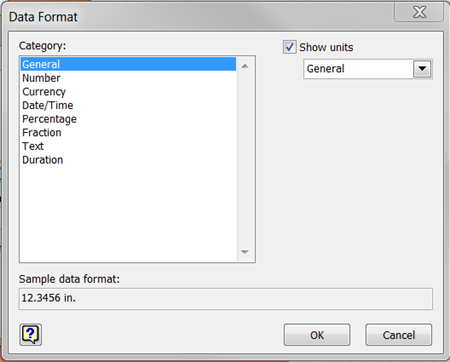

      Dialogfeld 'Datenformat'

Weitere Informationen zu Feldern

Felder sind spezialisierte Textelemente, die auf den Textblock eines Shapes oder auf die Rahmen einer Hintergrundseite angewendet werden können. Felder sind in Kategorien unterteilt, z. B. Datum/Uhrzeit, Dokumentinformationen und Shape-Daten. Wenn sich die Informationen, auf denen ein Feld basiert, ändern, wird das Feld automatisch aktualisiert.

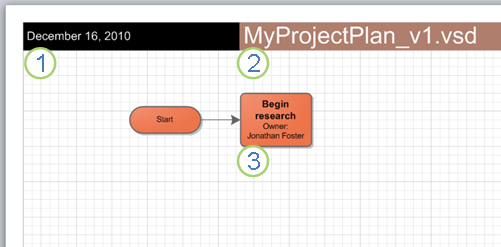

Rahmen mit Dateinamen und Datenfeld; Shape mit Feld 'Shape-Daten'

Ein Datums-/Uhrzeitfeld , festgelegt auf Datum/Uhrzeit der letzten Bearbeitung

Ein Dokumentinformationsfeld , festgelegt auf Dateiname

Ein Shape-Datenfeld , festgelegt auf Besitzer

Einige Felder, z. B. Datum/Uhrzeit, sind nützlich, um aktuelle Informationen in endgültigen Zeichnungen bereitzustellen. Andere Feldkategorien, z. B . Dokumentinformationen (in denen Dateizusammenfassungsinformationen angezeigt werden, die beim Klicken auf die Registerkarte Datei und dann auf die Registerkarte Info oder im Dialogfeld Zeichnungseigenschaften eingegeben werden), helfen Ihnen, informationen während der Arbeit an einer Zeichnung nachzuverfolgen.

Feldtyp Beschreibung
Modellieren von Daten Zeigt Informationen an, die in den Daten des Shapes enthalten sind, wie im Aufgabenbereich Shape-Daten eingegeben.
Datum/Uhrzeit Ruft Daten vom Computer ab, um das Datum und die Uhrzeit anzuzeigen, zu dem die Zeichnung erstellt, überarbeitet, gedruckt wurde, oder um das aktuelle Datum und die aktuelle Uhrzeit anzuzeigen.
Dokumentinformationen Zeigt Informationen aus dem Dialogfeld Zeichnungseigenschaften oder auf der Registerkarte Info an, wenn Sie auf die Registerkarte Datei klicken.
Seiteninformationen Zeigt Informationen zum Zeichenblatt an, das die Form oder den Rahmen hat, z. B. den Seitennamen, die Zahl, das entsprechende Hintergrundblatt oder die Anzahl der Seiten in der Zeichnung.
Geometrie Zeigt die Breite, Höhe oder den Winkel des Shapes an.
Objektinformationen Zeigt Informationen zu einem Shape an, z. B. master Shape, aus dem es erstellt wurde, die ID des Shapes und der Name des Shapes.
Benutzerdefinierte Zellen Zeigt einige der zugrunde liegenden Daten eines Shapes an, z. B. die Standardhöhe und -breite des Shapes oder die Version von Visio, die zum Erstellen des Shapes verwendet wurde.
Benutzerdefinierte Formel Ermöglicht die Eingabe einer benutzerdefinierten Formel, die Informationen zur Form verwendet. Für instance können Sie die folgende Formel eingeben, die den Bereich einer Form ausdrückt:
=Height*Width
