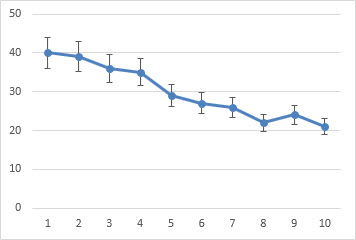

Fehlerbalken in Diagrammen, die Sie erstellen , können Ihnen helfen, Fehlermargen und Standardabweichungen auf einen Blick zu erkennen. Diese können auf allen Datenpunkten oder Datendarstellungen einer Datenreihe als Standardfehlerbetrag, Prozentsatz oder Standardabweichung angezeigt werden. Sie können eigene Werte festlegen, damit die von Ihnen gewünschten genauen Fehlerbeträge angezeigt werden. Beispielsweise können Sie in den Ergebnissen eines wissenschaftlichen Experiments einen positiven und einen negativen Fehlerbetrag von 10 Prozent anzeigen:
Fehlerindikatoren können Sie in 2D-Flächen-, Balken-, Säulen-, Linien-, Punkt (XY)- und Blasendiagrammen verwenden. In Punkt- und Blasendiagrammen können Fehlerindikatoren für x- und y-Werte angezeigt werden.
Hinzufügen oder Entfernen von Fehlerindikatoren
Klicken Sie auf eine beliebige Stelle im Diagramm.

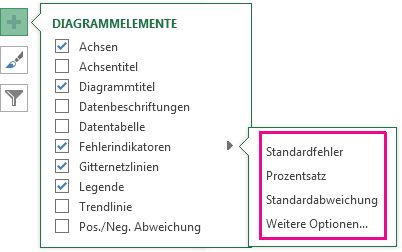

Klicken Sie auf die Schaltfläche Diagrammelemente Schaltfläche
neben dem Diagramm, und aktivieren Sie dann das Kontrollkästchen Fehlerbalken . (Deaktivieren Sie das Kontrollkästchen, um Fehlerindikatoren zu entfernen.)Wenn Sie die angezeigte Fehlermenge ändern möchten, klicken Sie auf den Pfeil neben Fehlerindikatoren, und wählen Sie dann eine Option aus.
- Wählen Sie eine vordefinierte Fehlerindikatoroption aus, etwa Standardfehler, Prozentsatz oder Standardabweichung.

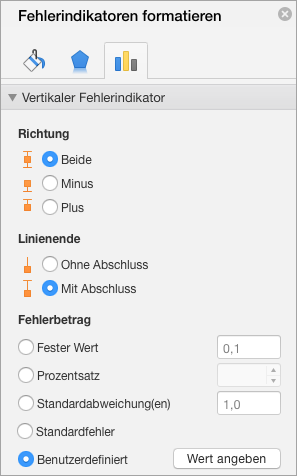

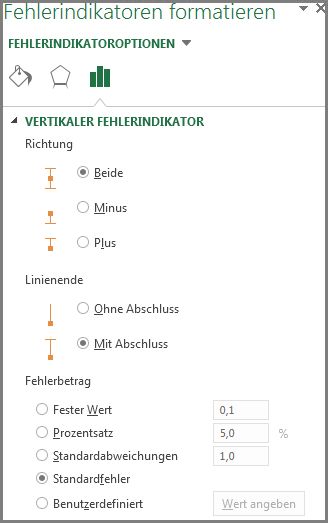

- Wählen Sie Weitere Optionen aus, um Ihre eigenen Fehlerindikatorbeträge festzulegen, und wählen Sie dann unter Vertikaler Fehlerindikator oder Horizontaler Fehlerindikator die gewünschten Optionen aus. Hier können Sie auch die Richtungen und Linienenden der Fehlerindikatoren ändern oder benutzerdefinierte Fehlerindikatoren erstellen.
Hinweis
Die Richtung der Fehlerindikatoren hängt vom Typ des Diagramms ab, das Sie verwenden. In einem Punktdiagramm können sowohl horizontale als auch vertikale Fehlerindikatoren angezeigt werden. Jeden dieser Fehlerindikatoren können Sie entfernen, indem Sie ihn auswählen und dann ENTF drücken.
Überprüfen von Formeln zum Berechnen von Fehlerbeträgen
Häufig wird die Frage gestellt, wie in Excel Fehlerbeträge berechnet werden. In Excel werden die folgenden Gleichungen verwendet, um die Beträge für Standardfehler und Standardabweichung zu berechnen, die im Diagramm angezeigt werden.
| Diese Option | Formel |
|---|---|
| Standardfehler |
Wobei: s = Datenreihennummer i = Datenpunktnummer in Datenreihe s m = Anzahl der Datenreihen für den Punkt y im Diagramm n = Anzahl der Punkte je Datenreihe yis = Datenwert der Datenreihe s und des i-ten Punkts ny = Gesamtzahl der Datenwerte aller Datenreihen |
| Standardabweichung |
Wobei: s = Datenreihennummer i = Datenpunktnummer in Datenreihe s m = Anzahl der Datenreihen für den Punkt y im Diagramm n = Anzahl der Punkte je Datenreihe yis = Datenwert der Datenreihe s und des i-ten Punkts ny = Gesamtzahl der Datenwerte aller Datenreihen M = arithmetisches Mittel |
Tipp
Sie können Fehlerindikatoren auch unmittelbar nach dem Hinzufügen zum Diagramm entfernen, indem Sie auf der Symbolleiste für den Schnellzugriff auf Rückgängig klicken oder STRG+Z drücken.
