Wenn die Zahlen in einem Diagramm je nach Datenreihe stark variieren oder wenn Sie gemischte Datentypen (Preis und Volumen) haben, fügen Sie eine oder mehrere Datenreihen auf einer sekundären vertikalen Achse (Wertachse) ein. Die Skala der vertikalen Sekundärachse gibt die Werte für die zugehörige Datenreihe an. Eine Sekundärachse bietet sich besonders für ein Diagramm an, in dem eine Kombination aus Säulen- und Liniendiagramm dargestellt wird. Sie können ein Diagramm wie dieses schnell anzeigen, indem Sie Ihr Diagramm in ein Kombinationsdiagramm ändern.
- Wählen Sie ein Diagramm aus, um die Diagrammtools zu öffnen.
- Wählen Sie auf der Registerkarte Entwurf die Option Diagrammtyp ändern aus.
- Wählen Sie "Kombination " und dann "Clustersäule – Linie auf der Sekundärachse" aus.
- Aktivieren Sie das Kontrollkästchen Sekundärachse für die Datenreihe, die Sie anzeigen möchten.
- Wählen Sie den Dropdownpfeil und dann Linie aus.
- Wählen Sie OK aus.
Wenn die Werte in einem Diagramm je nach Datenreihe stark abweichen, können Sie eine oder mehrere Datenreihen auf einer Sekundärachse zeichnen. Eine Sekundärachse kann auch als Teil eines Verbunddiagramms verwendet werden, wenn Sie im gleichen Diagramm gemischte Datentypen darstellen (z. B. Preis und Volumen).

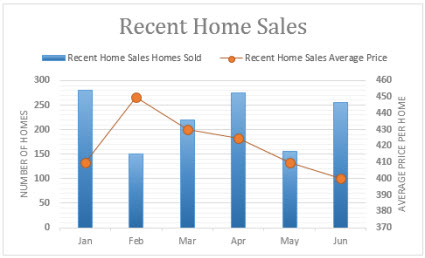

In diesem Diagramm wird die vertikale Primärachse links für das Vertriebsvolumen und die Sekundärachse rechts für Preiszahlen verwendet.
Führen Sie eine der folgenden Aktionen aus:
Hinzufügen einer Sekundärachse
- Dieser Schritt gilt nur für Word für Mac: Klicken Sie im Menü Ansicht auf Drucklayout.
- Wählen Sie im Diagramm die Datenreihe aus, die Sie auf einer Sekundärachse zeichnen möchten.
Markieren Sie beispielsweise in einem Liniendiagramm eine der Linien im Diagramm, und alle Datenmarker dieser Datenreihe werden aktiviert.
- Wählen Sie auf der Registerkarte Diagrammentwurf die Option Diagrammelement hinzufügen und dann Achsen aus.
- Wählen Sie zwischen Sekundär Horizontal oder TZweitens Vertikal.
Hinzufügen eines Achsentitels zu einer Sekundärachse
- Dieser Schritt gilt nur für Word für Mac: Klicken Sie im Menü Ansicht auf Drucklayout.
- Wählen Sie im Diagramm die Datenreihe aus, die Sie auf einer Sekundärachse zeichnen möchten.
Markieren Sie beispielsweise in einem Liniendiagramm eine der Linien im Diagramm, und alle Datenmarker dieser Datenreihe werden aktiviert.
- Wählen Sie auf der Registerkarte Diagrammentwurf die Option Diagrammelement hinzufügen aus.
- Wählen Sie Achsentitel und wählen Sie zwischen Sekundär Horizontal oder TZweitens Vertikal.
