Übersicht über Visio für das Web

Gilt für

Visio Plan 1

Visio hilft Ihnen beim Zeichnen von Diagrammen, die komplexe Informationen auf einen Blick kommunizieren.

Visio ist in zwei Formen verfügbar, je nachdem, über welchen Plan Sie verfügen:

Beschreibung	In welchem Plan* verfügbar?	Herunterladen
Die Windows-basierte App mit vollem Funktionsumfang	Plan 2	Weitere Informationen finden Sie in den Anweisungen unter Installieren von Visio.
Eine einfachere, browserbasierte App, die Sie unter Windows oder macOS verwenden können; Kein Download notwendig	Plan 2 Plan 1 Visio in Microsoft 365	Wechseln Sie zu: visio.cloud.microsoft

* Sie sind sich nicht sicher, welche Lizenz Sie haben? Befolgen Sie diese Anweisungen, um Ihre Lizenz zu überprüfen.

Testen Sie Visio in Ihrem Browser

Klicken Sie unten auf jede Registerkarte, um eine visuelle Übersicht über das Erstellen und Bearbeiten eines Diagramms in Visio für das Web zu erhalten.

Um diese Startseite anzuzeigen, melden Sie sich bei office.com mit Ihrem Geschäfts-, Schul- oder Unikonto an.

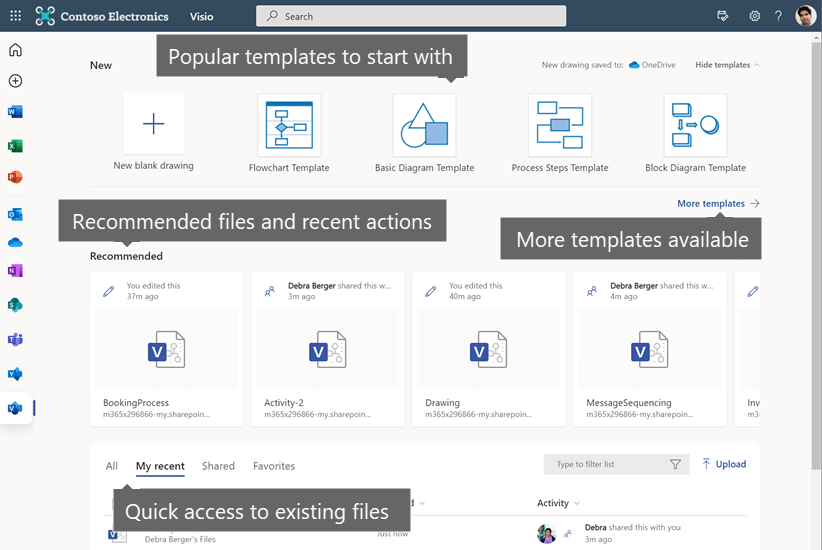

Die Startseite zu Visio für das Web.

Weitere Vorlagen

Wenn Sie "Weitere Vorlagen" auswählen, werden Sie zu einer neuen Seite geführt, auf der viele Vorlagen und Startdiagramme angezeigt werden, die Sie durchsuchen oder durchsuchen können.

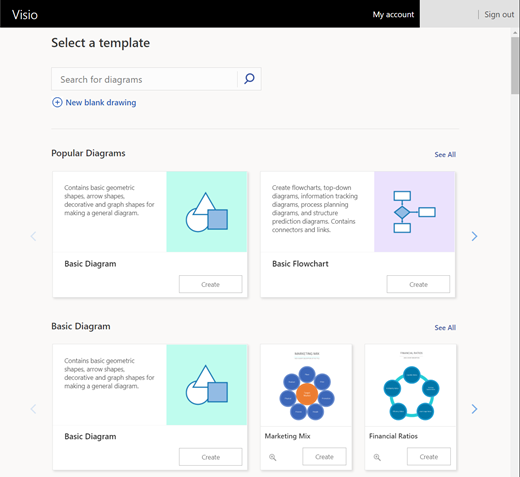

Durchsuchen oder suchen Sie nach Vorlagen und Beispieldiagrammen auf der Visio-Landingpage.

(Wenn Sie über ein Government Community Cloud-Abonnement verfügen, ist die oben oben links abgebildete Option "Nach Diagrammen suchen " nicht verfügbar. Sie können die Seite jedoch weiterhin durchsuchen oder das Suchtool Ihres Webbrowsers verwenden, um anhand des Namens nach einer Vorlage oder einem Beispiel zu suchen.)

Jedes Diagramm enthält mehrere Beispiele aus der Praxis, die Ihnen den Einstieg erleichtern. Schauen Sie von Zeit zu Zeit wieder vorbei, da Diagramme basierend auf Ihrem Feedback kontinuierlich hinzugefügt werden!

	Diagramm	Beschreibung
	Standarddiagramm	Enthält grundlegende geometrische Formen, Pfeilformen, dekorative Formen und Diagrammformen zur Erstellung eines allgemeinen Diagramms.
	Standardflussdiagramm	Enthält Flussdiagramme, Top-Down-Diagramme, Diagramme zur Informationsverfolgung, Prozessplanungsprogramme und Strukturplanungsprogramme. Enthält Verbinder und Verknüpfungen.
	Funktionsübergreifendes Flussdiagramm	Abbildung der Beziehung zwischen einem Geschäftsprozess und den Organisations- oder Funktionseinheiten, z. B. Abteilungen, die für die Schritte in diesem Prozess verantwortlich sind.
	Azure	Stellt Features von Systemen dar, die die Microsoft Azure-Cloudplattform und die zugehörigen Technologien verwenden.
	UML	Stellt ein Softwaresystem oder -modell dar, z. B. die Nachrichten, die zwischen Teilnehmern und Objekten in einem System ausgetauscht werden, oder die Interaktionen von Benutzern oder Komponenten mit einem System.
	Netzwerk	Erstellen Sie detaillierte Diagramme der physischen, logischen und Netzwerkarchitektur unter Verwendung eines umfassenden Satzes von Netzwerk- und Computerausrüstungs-Shapes.
	SDL	Enthält objektorientierte Diagramme für Kommunikations- und Telekommunikationssysteme und Netzwerke mithilfe von SDL. Basiert auf CCITT-Spezifikationen.
	Block	2D- u. 3D-Shapes u. gerichtete Linien für Rückkopplungsschleifen, kommentierte hierarchische Diagramme, Diagramme für funktionale Aufgliederung, Datenstrukturen, Datenflussblöcke.
	Prozess	Enthält "Arbeitsschritte"-Shapes zum Veranschaulichen der Reihenfolge der Schritte in einem Prozess oder in einer Prozedur. Stellt Geschäftsabläufe, Informationsflüsse, Materialflüsse, vertikale oder horizontale Listen dar. Enthält Pfeile für die Richtung sowie Beschriftungen.
	Geschäftsmatrix	Enthält Geschäftsmatrixdiagramme, die Beziehungen zwischen Konzepten auf zwei oder mehr Ebenen darstellen, und umfasst Folgendes: 2x2- und 3-x-3-Matrizen, SWOT-Analysen, Ansoff-Matrix, BCG-Matrix, Positionskarten und Quadrantenanalysediagramme.
	Venn	Verwendet überlappende Shapes zum Darstellen möglicher logischer Beziehungen zwischen zwei oder mehr Datensätzen zum Organisieren von Informationen sowie zum Anzeigen von Zuordnungen, Ähnlichkeiten, Vereinigungsmengen, Schnittmengen, Unterschieden, Einschluss- und Komplementärbeziehungen.
	Zyklus	Stellt eine Abfolge von Phasen, Aufgaben oder Ereignissen als Kreislauf dar. Enthält Zirkel-, Radial-, Ziel-, Kreissegmente, Tortensegmente, Schleifen und andere zyklische Diagrammformen.
	Pyramide	Verwendet dreieckige, pyramidenförmigen oder konische Shapes zum Darstellen proportionaler, miteinander verbundener und hierarchischer Beziehungen.
