Usar “Crear Diagrama” del asistente para datos

Conectarse a un libro de Excel para crear el diagrama

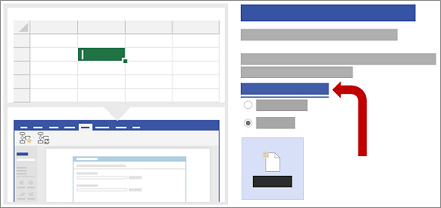

Utilice esta página del asistente para especificar el tipo de diagrama de flujo de Visio que desea crear, el libro de Excel y la tabla de Excel que contiene las columnas y filas utilizadas para crear el diagrama de Visio. A menudo resulta más fácil basar su libro de Excel en la plantilla de datos de Excel de ejemplo, que se puede abrir al seleccionar el vínculo en la vista previa de la plantilla. También puede obtener una plantilla de Excel personalizada, especificar asignaciones en los pasos siguientes y crear automáticamente el diagrama.

Si quiere utilizar las mismas plantillas de Excel usadas en este ejemplo, puede descargarlas desde los siguientes vínculos:

• Mapa de proceso de diagrama de flujo básico
• Mapa de proceso de diagrama de flujo de funciones cruzadas

1. En ¿Qué diagrama desea crear a partir de datos?, seleccione una opción de las siguientes:

   • Diagrama de flujo básico
   • Diagrama de flujo de funciones cruzadas (horizontal)
   • Diagrama de flujo de funciones cruzadas (vertical)

2. En Seleccionar el libro de Excel, siga uno de estos procedimientos:

   • Seleccione la flecha hacia abajo para mostrar una lista de los libros utilizados recientemente.
   • Seleccione Examinar para buscar un libro.

3. En Seleccionar una tabla o un rango personalizado en el libro, siga uno de estos procedimientos:

   • Seleccionar a partir de una lista de nombres de tabla en el libro.
   • Para especificar un rango de datos, seleccione Rango personalizado.
     Usar un rango de celdas que contiene los valores y los encabezados de columna cuando no puede crear o especificar una tabla de Excel.

   SugerenciaUse una tabla de Excel y no un rango personalizado si quiere mantener el diagrama y los datos sincronizados.

4. Siga uno de estos procedimientos:

   • Para aceptar los valores predeterminados en las demás páginas de asistente, seleccione Finalizar.
   • Para personalizar la forma en que se crea el diagrama, seleccione Siguiente.

Elegir las columnas en los datos para crear las fases y funciones en el diagrama

Utilice esta página del asistente para asignar las columnas que contienen los valores de fase o función para un diagrama de flujo de funciones cruzadas. Si ha elegido Diagrama de flujo básico como el tipo de diagrama en la primera página del asistente, esta página no se mostrará. A la izquierda, el panel de Columnas disponibles contiene todas las columnas de la tabla de Excel. En la parte derecha, la imagen representa cómo afectan las asignaciones al diagrama.

En Asignación, haga lo siguiente:

1. En Función o Calle (obligatorio), arrastre un nombre de columna del panel Columnas disponibles o seleccione un nombre de columna de la lista desplegable.
   Los valores de esta columna se utilizan para crear las funciones del diagrama. Debe tener al menos un valor.

2. En Fase o Escala de tiempo, arrastre un nombre de columna del panel Columnas disponibles o seleccione un nombre de columna de la lista desplegable.
   Los valores de esta columna se utilizan para crear las fases del diagrama.

3. Seleccione Más opcionesy, a continuación, en Conservar el orden de los valores de columna de los datos para crear, haga lo siguiente:

   • Seleccione Función o Calle.
   • Seleccione Fase o Escala de tiempo.

   Seleccionar una opción significa que las funciones o fases se crearán en el mismo orden en el diagrama en el que aparecen en la tabla de Excel. Use esta opción si quiere que sus funciones y fases aparezcan de forma coherente en un determinado orden.

4. De forma opcional, seleccione Borrar todo para restablecer todas las opciones en la página.

Elegir las columnas de los datos para crear los pasos del proceso o actividades del diagrama

Use esta página del asistente para asignar las columnas que contienen los valores Id. del paso del proceso, Descripción, Tipo de forma y Descripción alternativa. A la izquierda, el panel de Columnas disponibles contiene todas las columnas de la tabla de Excel. En la parte derecha, la imagen representa cómo afectan las asignaciones al diagrama.

En Asignación, haga lo siguiente:

1. En Id. del paso del proceso o Id. de actividad (obligatorio), arrastre un nombre de columna del panel Columnas disponibles o seleccione un nombre de columna de la lista desplegable.
   Esta columna es obligatoria y los valores de esta columna deben ser únicos.
2. En Paso del proceso o Descripción de la actividad (obligatorio), arrastre un nombre de columna del panel Columnas disponibles o seleccione un nombre de columna de la lista desplegable.
   Los valores de esta columna aparecen como texto de la forma en el diagrama.
3. En Tipo de forma para los pasos del proceso o Actividades, arrastre un nombre de columna del panel Columnas disponibles o seleccione un nombre de columna de la lista desplegable.
   Esta columna se usa para definir la asignación del tipo de forma en la siguiente página del asistente.
4. En Accesibilidad, arrastre un nombre de columna del panel Columnas disponibles o seleccione un nombre de columna de la lista desplegable.
   Esta columna se usa para crear la descripción alternativa para la forma.
   De forma predeterminada, no se agrega ningún texto alternativo a una forma. Para agregar texto alternativo a una forma, agregue una columna a la tabla de Excel que contiene los valores de texto alternativo. Para confirmar que el texto alternativo se agregó correctamente, haga clic con el botón derecho en la forma, seleccione Formato de forma y, después, seleccione Tamaño & Tamaños de propiedades .
5. De forma opcional, seleccione Borrar todo para restablecer todas las opciones en la página.

Elegir una forma adecuada para cada valor que aparece en “Tipo de forma”

Use esta página del asistente para personalizar las formas usadas en el diagrama de flujo asignando diferentes valores a la columna Tipo de forma .

• A la izquierda, el panel Tipo de forma muestra las formas que derivan de la columna especificada en la opción Tipo de forma para los pasos del proceso o Cuadro de actividades, en la página anterior de este asistente. La columna predeterminada es Tipo de forma.
• En el medio, el panel de Formas muestra cómo se asigna cada forma para cada valor en la columna Tipo de forma. Puede especificar formas diferentes para cada tipo de forma. Por ejemplo, es posible que deba cumplir un estándar de diagrama de flujo que use formas diferentes para indicar Datos externos. Si no se especifica ninguna forma, la forma predeterminada es Proceso.
• A la derecha, el panel de Formas de diagrama de flujo básico enumera las formas disponibles para ayudarle a decidir cuáles debe seleccionar para la columna Tipo de forma.
• Seleccione Más formas para agregar otra galería de símbolos para personalizar las formas.

En Formas, haga lo siguiente:

1. Para cada una de las formas que quiera cambiar, arrastre un nombre de columna del panel Tipo de formas o seleccione un nombre de columna de la lista desplegable.
2. De forma opcional, seleccione Borrar todo para restablecer todas las opciones en la página.

Elegir las columnas de los datos para conectar los pasos o las actividades del proceso

Utilice esta página del asistente para asignar las columnas que indican la secuencia del diagrama de flujo y la bifurcación de las formas del diagrama de flujo. A la izquierda, el panel de Columnas disponibles contiene todas las columnas de la tabla de Excel. En la parte derecha, la imagen representa cómo afectan las asignaciones al diagrama.

En Asignación, haga lo siguiente:

1. En Especificar cómo conectar el proceso o actividades, seleccione uno de estos procedimientos:

   • Conectarse usando una columna Especifique qué columna usar para conectarse a la siguiente forma de la secuencia del diagrama de flujo. De forma predeterminada, esta es la columna Id. del paso siguiente .
   • Conectar de forma secuencial Especificar que desea conectarse en el orden de las filas de la tabla de Excel de arriba a abajo.
     Los cambios que realice dentro del contenedor de diagrama, incluidos los conectores, se pierden después de actualizar el diagrama.
   • No conectarse Cree las formas sin conexiones.

   Importante Seleccione Conectar usando la columna en lugar de Conectar secuencialmente para evitar perder el orden de los valores de datos cuando seleccione Actualizar origen dedatos de diseño> y, después, seleccione Sobrescribir en el cuadro de diálogo Actualizar datos de origen .

2. En Especificar la relación identificada por la columna asignada, seleccione uno de estos procedimientos:

   • Siguiente paso Seleccione esta opción si la columna especificada en Conectar mediante la configuración de la columna representa la forma siguiente de la secuencia del diagrama de flujo. Esta es la acción predeterminada.
   • Paso anterior Seleccione esta opción si la columna especificada en Conectar mediante la configuración de la columna representa la forma anterior en la secuencia del diagrama de flujo.

3. En Delimitador, seleccione uno de los siguientes caracteres para separar los números que indican una acción de bifurcación:

   • Ninguno
   • Coma (,)
   • Punto y coma (;)
   • Dos puntos (:)
   • Espacio ( )


   También puede definir un delimitador personalizado escribiendo un carácter en el cuadro.

4. En Etiqueta del conector, arrastre un nombre de columna del panel Columnas disponibles o seleccione un nombre de columna de la lista desplegable.
   Use esta columna para especificar etiquetas en las líneas conectoras para formas que bifurcan otras formas.

5. De forma opcional, seleccione Borrar todo para restablecer todas las opciones en la página.
