Información general de los saltos de línea de los conectores
Los conectores de una página pueden formar una intersección como líneas cruzadas rectas o como saltos de línea. Puede mostrar u ocultar los saltos de línea en la página del dibujo actual. También puede configurar qué conectores de cruce reciben saltos, el estilo de salto y los tamaños de salto horizontal y vertical.

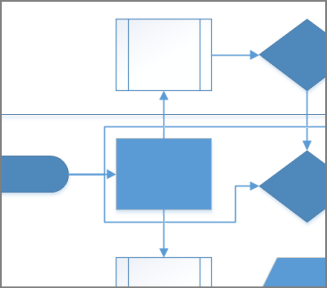

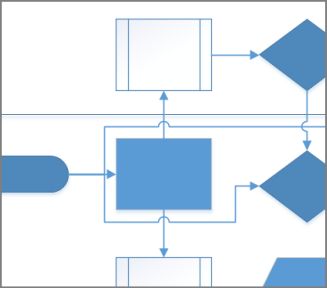

| Conectores con saltos de línea | Conectores sin saltos de línea |
|---|---|
|
|
Mostrar o quitar los saltos de línea de los conectores
Al editar un diagrama y agregar más formas, es posible que le interese necesite crear saltos de línea cuando las líneas de conexión se cruzan. Puede mostrar o quitar estos saltos de línea.
En la cinta de opciones, seleccione Diseño. En el grupo Disposición, seleccione Conectores y, después, realice el siguiente procedimiento:
Para mostrar los saltos sobre las líneas que se cruzan, seleccione Mostrar saltos de línea.
Para quitar los saltos de las líneas que se cruzan, cancele la selección de Mostrar saltos de línea.
Configurar las opciones de salto de línea
Configurar saltos de línea para la página de dibujo actual
En la pestaña Diseño , seleccione el selector de cuadro de diálogo Configurar página .

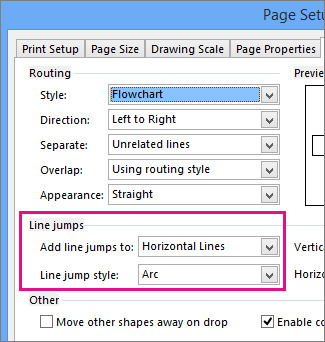

En el cuadro de diálogo Configurar página , seleccione la pestaña Diseño y enrutamiento y, en Saltos de línea, configure las opciones y los tamaños.
Agregar saltos de línea a le permite determinar a qué líneas quiere aplicar el salto. Por ejemplo, asigne saltos a todas las líneas horizontales, o bien a la última línea que haya agregado.
Estilo de salto de línea le permite especificar la forma del salto (por ejemplo, una línea ligeramente arqueada, un espacio, un cuadrado o un arco de varios lados).
Use los controles deslizantes o escriba números para Lado vertical y Lado horizontal para especificar el tamaño de los saltos de las líneas de los conectores verticales y horizontales.
Seleccione Aplicar o Aceptar.
Quitar los saltos de línea de un dibujo
En la pestaña Diseño , seleccione el selector de cuadro de diálogo Configurar página .
Seleccione la pestaña Diseño y enrutamiento .
En Saltos de línea, en la lista Agregar saltos de línea a, seleccione Ninguno.
Seleccione Aplicar o Aceptar.
