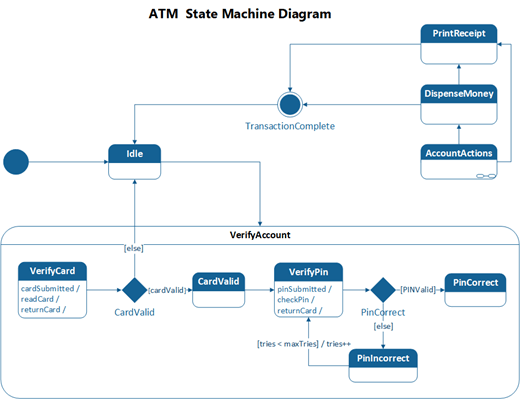

Voit luoda UML-tilakonekaavion, joka näyttää suunnitellun järjestelmän osan toiminnan.
Se, miten objekti reagoi tapahtumaan, riippuu objektin tilasta. Tilakonekaavio kuvaa kohteen vastetta ulkopuolisiin ärsykkeisiin. Objekti voi olla tietokoneohjelma, laite tai prosessi.
Avaat ensin UML-tilakonekaavion , joka tulee osavaltiokoneen kaavaimen mukana, jossa on UML 2.5- tai 2.0-standardin mukaisia muotoja käyttämäsi Visio-version mukaan.
- Käynnistä Visio. Jos sinulla on jo tiedosto avattuna, valitse Tiedosto>Uusi.
- Kirjoita
UML state machinehakuruutuun . - Valitse UML State Machine -kaavio.
- Valitse valintaikkunassa joko metrijärjestelmä tai yhdysvaltalainen mittayksikkö.
- Valitse Luo.
- Kaavio avautuu. Kaavion vieressä pitäisi näkyä Muodot-ikkuna. Jos et näe sitä, siirrykohtaan Tehtäväruutujentarkasteleminen> ja varmista, että Muodot on valittuna. Jos sitä ei näy vieläkään, valitse Laajenna muodot -ikkuna -painike vasemmalla.
- Varmista Näytä-välilehdessä, että Yhteyspisteet-kohdan vieressä oleva valintaruutu on valittu. Sen jälkeen yhteyspisteet tulevat näkyviin, kun aloitat muotojen yhdistämisen.
- Seuraavaksi vedä kaavioon haluamasi muodot Muodot-ikkunasta sivulle. Voit uudelleennimetä tekstiselitteet kaksoisnapsauttamalla selitteitä.
