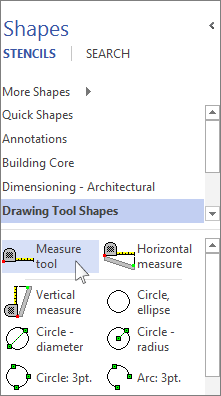

Mittatyökalu tekee enemmän kuin tavallinen muoto, mutta se on Piirtotyökalun muodot -kaavaimen muotojen joukossa.
Jos Piirtotyökalumuodot-kaavainta ei näy, lisää se Muodot-ikkunaan. Valitse Lisää muotoja>Visio Extras>-piirtotyökalun muodot.
- Vedä Piirtotyökalumuodot-kohdasta Mittatyökalu-muoto piirustussivulle.
- Liimaa Mittatyökalu-muodon yksi päätepiste yhteen mittapisteeseen, jonka haluat mitata. Päätepiste muuttuu vihreäksi sen osoittamiseksi, että se on liimattu. Vedä sitten toinen pää toiseen kohtaan. Mittatyökalu näyttää tarkalleen, kuinka kaukana toisistaan sen päätepisteet ovat.
Vihje
Koska Mittatyökalu on muoto, se näkyy samassa mittakaavassa kuin näkymä– eli kun loitonnat nähdäksesi enemmän piirustusta, se voi olla liian pieni luettavaksi. Lähemmin lähennetyissä zoomauksessa voit myös sijoittaa Mittatyökalun päätepisteet tarkemmin.
Jos haluat, että mitat tasataan tarkasti piirustuksen pysty- tai vaaka (X tai Y) ‑akseleiden mukaan, sinun kannattaa käyttää Vaakamitta- tai Pystymitta-työkalua. Voit käyttää niitä samalla tavalla. Ne mittaavat ruudukon suuntaisesti, vaikka työkalun päätepisteitä ei ole täydellisesti tasattu ruudukkoon.
