Lisäämällä monitasoisuusmerkintöjä Visio UML -kaavioon voit määrittää objektien välisen määräsuhteen.
Artikkelin sisältö
Moninaisuusarvon määrittäminen
Valitse Visiossa Tiedosto-valikosta Uusi>ohjelmisto ja valitse sitten UML-tietokantamerkintätapa.
Valitse metrijärjestelmän tai Yhdysvalloissa käytetyn mittajärjestelmän välillä ja valitse Luo.
Vedä UML-tietokantamerkintätavastaEntiteetti-muoto piirustussivulle.
Vedä toinen Entiteetti-muoto piirustussivulle toisen kohteen luomiseksi.
Vedä Suhde-muoto piirustussivulle suhdeviivan luomiseksi.
Voit yhdistää entiteetit vetämällä suhdeviivan vasempaa päätä ensimmäiseen entiteettiin ja liimaamalla se määritteeseen, yhteyspisteeseen tai koko entiteettiin. Vedä suhdeviivan toista päätä ja liimaa se toiseen entiteettiin.

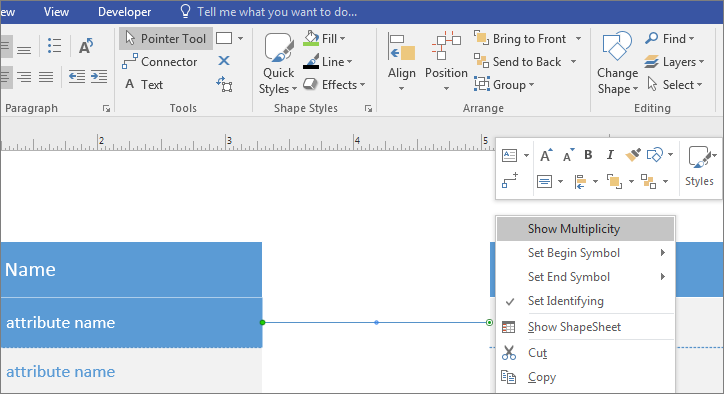

Napsauta Suhde-muotoa hiiren kakkospainikkeella ja valitse Näytä monimuotoisuus.

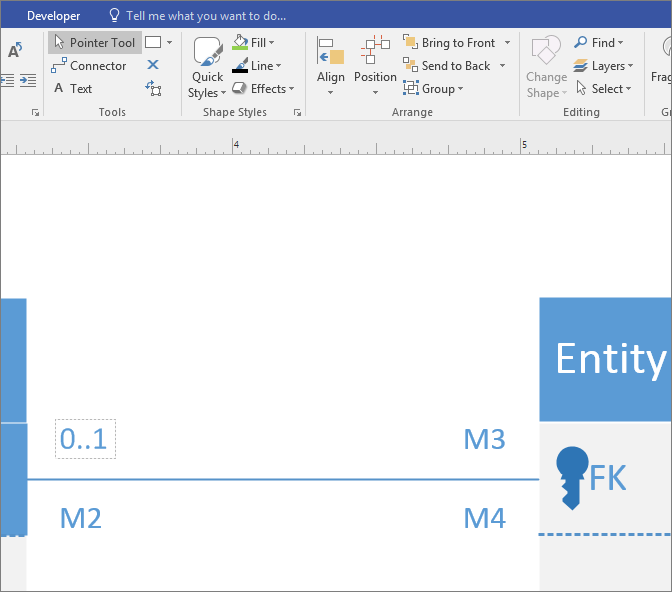

Napsauta ensimmäistä monitasoisuuskenttää ja kirjoita arvo.
Kirjoita kerroinarvo kuhunkin kenttään. Napsauta ei-haluttuja kenttiä hiiren kakkospainikkeella ja valitse Poista.

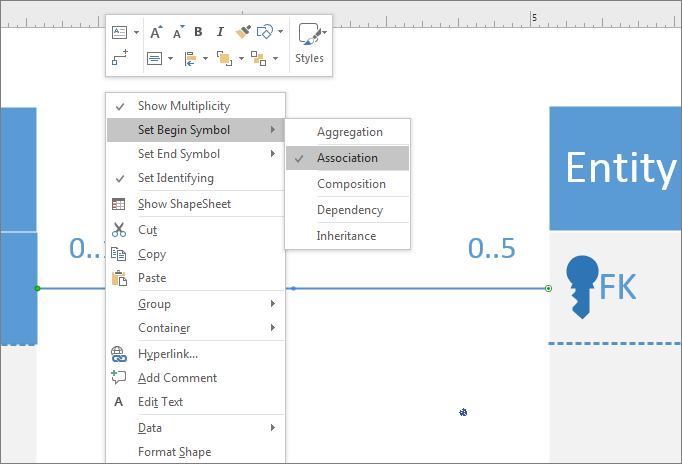

Aseta UML-relaatiomerkintöjä yhteysviivan molempiin päihin:
- Napsauta suhdeviivaa hiiren kakkospainikkeella , valitse Määritä aloitussymboli ja valitse luettelosta.
- Napsauta suhdeviivaa uudelleen hiiren kakkospainikkeella, napsauta Määritä lopetussymboli, ja valitse luettelosta.
Sivun alkuun
UML-merkinnän ulkoasun muuttaminen
- Napsauta suhdeviivaa hiiren kakkospainikkeella ja napsauta Muotoile muotoa.
- Laajenna luettelo valitsemalla oikeanpuoleisessa ruudussa Viiva .
- Muuta suhdeviivan väriä napsauttamalla Väri-kohdan vieressä olevaa kuvaketta ja valitsemalla väri.
- Voit muuttaa aloitus- ja lopetussymbolien kokoa napsauttamalla Aloitusnuolen koko tai Lopetusnuolen koko.
- Lisää tekstiä valitsemalla suhdeviiva ja kirjoittamalla teksti.
