Katsaus yhdysviivanylityksiin
Sivun yhdistimet voivat leikata toisiaan joko suorina risteytyvinä viivoina tai viivanylityksinä. Voit näyttää tai piilottaa viivanylitykset nykyisellä piirustussivulla. Voit myös määrittää risteävien yhdistimien ylitykset sekä tyylin sekä vaaka- ja pystysuoran ylityksen koon.

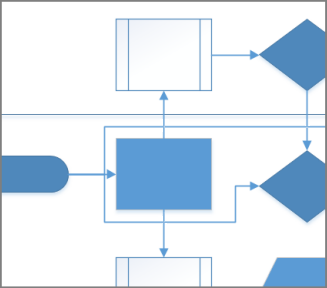

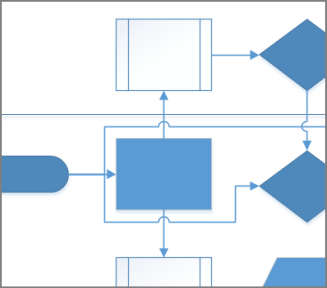

| Yhdistimet, joissa viivanylitykset | Yhdistimet ilman viivanylityksiä |
|---|---|
|
|
Viivanylitysten näyttäminen tai poistaminen
Kun muokkaat kaaviota ja lisäät muotoja, haluat ehkä luoda viivanylityksiä, kun yhdysviivat risteävät. Voit näyttää tai poistaa nämä viivanylitykset.
Valitse valintanauhasta Rakenne, valitse sitten Asettelu-ryhmästä Yhdysviivat ja toimi seuraavasti:
Voit näyttää risteävien viivojen ylitykset valitsemalla Näytä viivanylitykset.
Voit poistaa risteävien viivojen ylitykset poistamalla valinnan Näytä viivanylitykset.
Rivinylitysasetusten määrittäminen
Viivanylitysten määrittäminen nykyiselle piirustussivulle

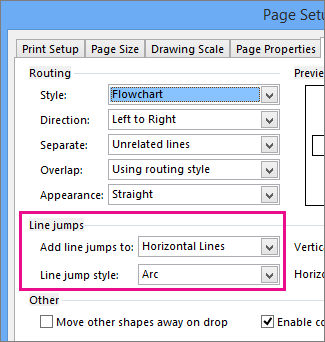

Valitse Rakenne-välilehdessäSivun asetukset -valintaikkunan avain.
Valitse Sivun asetukset -valintaikkunassa Asettelu ja Reititys -välilehti ja määritä Viivanylitykset-kohdassa asetukset ja koot.
Lisää viivanylitys kohteeseen -asetuksella voit määrittää, mitkä viivat ylitetään. Voit esimerkiksi määrittää, että kaikki vaakaviivat tai viimeksi lisätty viiva ylitetään.
Viivanylitystyyli-asetuksella voit määrittää ylityksen muodon. Muoto voi olla esimerkiksi kaari, väli, neliö tai monisivuinen kaari.
Pystykoko- ja Vaakakoko-kohdissa voit määrittää (liukusäätimillä tai antamalla haluamasi arvot), minkä kokoisia pysty- ja vaakayhdistinviivojen viivanylitykset ovat.
Valitse Käytä tai OK.
Viivanylitysten poistaminen piirustuksesta
Valitse Rakenne-välilehdessäSivun asetukset -valintaikkunan avain.
Valitse Asettelu ja Reititys -välilehti.
Valitse Viivanylitykset-kohdan Lisää viivanylitys kohteeseen -luettelossa arvoksi Ei mitään.
Valitse Käytä tai OK.
