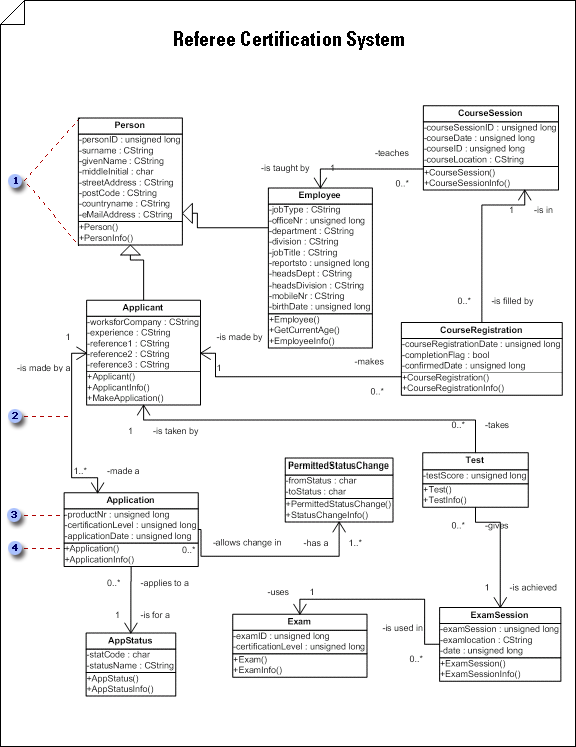

Utilisez un diagramme de structure statique pour afficher une vue statique des classes d’un système, de leurs attributs et méthodes, ainsi que des relations entre les objets. Il donne une vue d’ensemble d’une application.
Pour ajouter des attributs, des opérations et d’autres propriétés à des formes de classe, double-cliquez sur une forme pour ouvrir la boîte de dialogue Propriétés de classe UML .
Double-cliquez sur une association pour ajouter des ornements, tels que la multiplicité et la navigabilité.
En plus du nom et du type indiqués ici, les attributs peuvent également inclure la visibilité, une valeur initiale et spécifier si l’étendue est de classe ou instance.
Définissez entièrement les paramètres d’une opération dans un diagramme lorsque vous souhaitez communiquer des spécifications de programmation détaillées.
Important
Le diagramme de structure statique UML n’est pas disponible dans Visio 2013 et les versions ultérieures. Pour plus d’informations, consultez Diagrammes UML dans Visio.
Démarrer un diagramme de structure statique
Sélectionnez Nouveau fichier>.
Sous Catégories de modèles, cliquez sur Logiciel et base de données, puis sur Diagramme de modèle UML.
Dans l’arborescence, cliquez avec le bouton droit sur le package dans lequel vous souhaitez inclure le diagramme de structure statique, pointez sur Nouveau, puis cliquez sur Diagramme de structure statique.
Une page vierge s’affiche et le gabarit structure statique UML devient le gabarit le plus haut. L’espace de travail affiche « Structure statique » en filigrane. Une icône représentant le diagramme est ajoutée à l’arborescence.Remarque
Si l’arborescence n’est pas visible, pointez sur Affichage dans le menu UML, puis cliquez sur Modèle Explorer.
Faites glisser des formes de classe ou d’objet sur la page de dessin pour représenter les classes ou les objets que vous souhaitez inclure dans votre diagramme de structure statique de classe ou votre modèle conceptuel.
Utiliser des classes et des objets dans des diagrammes de structure statique UMLDouble-cliquez sur chaque forme pour ouvrir sa boîte de dialogue Propriétés UML , dans laquelle vous pouvez ajouter des attributs, des opérations et d’autres propriétés.
Cliquez avec le bouton droit sur chaque forme de classe ou d’objet, puis cliquez sur Options d’affichage de la forme pour sélectionner les propriétés à afficher sur la forme et les compartiments de la forme à supprimer (tels que les attributs, les opérations et les paramètres de modèle).
Indiquez les relations entre les classes et les objets à l’aide des formes Association, Link, Dependency, Generalization ou Composition .
Utiliser des associations dans des diagrammes de structure statique UML
Utiliser des dépendances dans des diagrammes de structure statique UML
Utiliser des généralisations dans des diagrammes de structure statique UML
Utiliser des liens dans des diagrammes de structure statique UMLDouble-cliquez sur chaque forme de relation (Association, Lien, Dépendance, Généralisation ou Composition) pour ouvrir sa boîte de dialogue Propriétés UML , où vous pouvez ajouter des ornements de fin d’association et d’autres propriétés.
Créer une relation réalise une relation entre deux éléments dans un diagramme de structure statique UML
- Dans un diagramme de structure statique, cliquez avec le bouton droit sur une forme de classe (Classe, Classe paramétrable, Utilitaire ou MetaClasse), cliquez sur Options d’affichage de la forme, puis, sous Options générales, sélectionnez Lien de réalisation.
- Collez la poignée de contrôle Image
pour le lien de réalisation sur une forme de classe à un point de connexion Image de point de connexion
sur l’interface, la classe ou un autre élément.
