A kategóriák szülőtáblák gyermektáblái. Egy alkalmazotti rekord (a szülő) például tartalmazhat egy Munkaviszony típusa oszlopot, amely oszlop kategóriatábláiban a mérnök, technikus és rendszergazda kategória szerepelhet. A kategória definiálásához állítsa be az elsődleges kulcsot a szülőtáblában, majd állítson be egy külső kulcsot a gyermektáblában, végül pedig kapcsolja össze a kettőt.
Kategória definiálása egy adatbázismodell-diagramban
- A Visio Fájl menüjében kattintson az Új>szoftver, majd az IDEF1X adatbázis-jelölés elemre.
- Válasszon a metrikus és az US egységek közül, majd kattintson a Létrehozás gombra.
- Az IDEF1X adatbázis-jelölés rajzsablonról egy entitás alakzatot a rajzlapra húzva hozzon létre egy szülőentitást.
- Gyermekentitás létrehozásához húzzon egy másik entitás alakzatot a rajzlapra.
- A szülőentitásban kattintson az elsődleges kulccsal jelölt attribútumra, és írja be az attribútum nevét.
- Adja meg a szülőentitás kívánt beállításait.

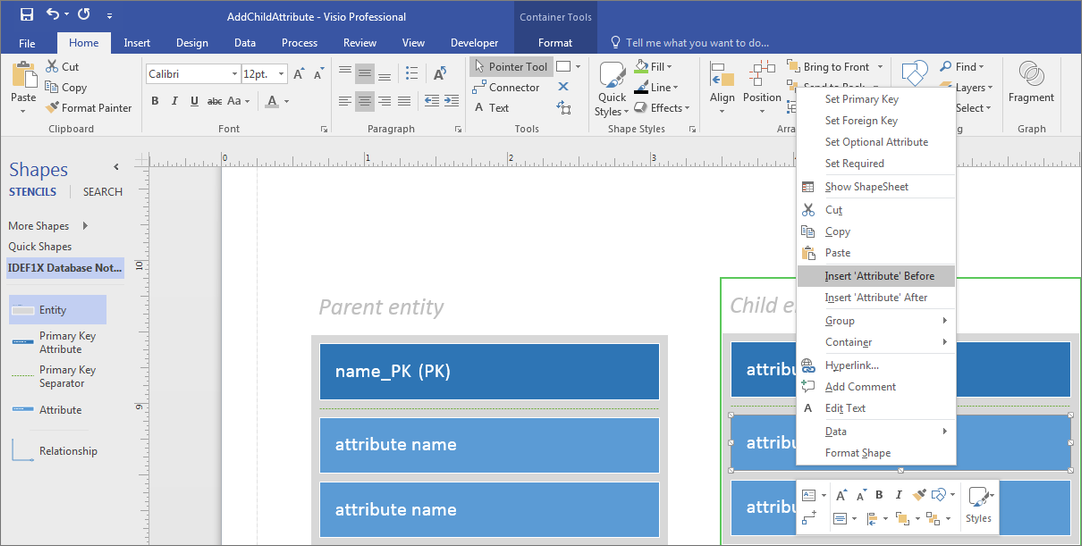

- Kattintson a jobb gombbal a gyermekentitás első attribútumára, és válassza az „Attribútum” beszúrása a következő elé parancsot.
- Kattintson az újonnan létrehozott attribútumra a gyermekentitásban, és írja be a korábban a szülőentitásban elsődleges kulcsként megadott attribútumnevet.
- Kattintson a jobb gombbal az attribútumra, és kattintson a Külső kulcs beállítása parancsra.
- Húzzon egy Kapcsolat alakzatot a rajzlapra.
- Húzza a Kapcsolat alakzat egyik végét a szülőentitás közepére, amíg meg nem jelenik egy zöld keret a teljes alakzat körül.
- Csatlakoztassa a Kapcsolat alakzat másik végét a gyermekentitáshoz ugyanezzel a módszerrel.
- Ismételje meg ezeket a lépéseket mindegyik gyermektáblával.
