A Rajzkezelő ablakában kijelölhet egy alakzatot egy diagramlapon vagy egy csoport bármely alalakzatát.
A Rajzkezelő ablak használata
A Fejlesztőeszközök lap Megjelenítés/elrejtés csoportjában jelölje be a Rajzkezelő jelölőnégyzetet. Megjelenik a Rajzkezelő ablak a rajz sarkában.
Válasszon az alábbi lehetőségek közül:
- Mappa megnyitásához vagy bezárásához kattintson rá duplán.
- Egy elem nevének módosításához kattintson rá, nyomja le az F2 billentyűt, írja át a kiemelt szöveget, majd nyomja le az ENTER billentyűt. Ez módosítja az alakzat nevét, de nincs hatással az alakzat címkéjében lévő szövegre.
A névváltoztatás azonnali visszavonásához nyomja le az ESC billentyűt. A mappák és a beépített stílusok neve nem módosítható. - Ha ki szeretne jelölni egy alakzatot a diagramablakban, a Rajzkezelő ablakban kattintson duplán az Előtérlapok vagy a Háttérlapok mappára, kattintson duplán a lapra, majd kattintson a kívánt alakzatra.

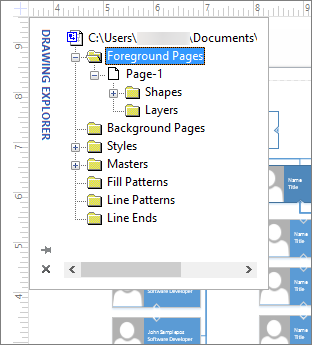

A Rajzkezelő ablak a rajz összes objektumát és elemét felsorolja. A kapcsolódó elemek mappákba vannak csoportosítva. Van például egy mappa az összes előtérlaphoz. Ebben a mappában minden laphoz egy ikon tartozik, amelyet a lap neve azonosít. Amikor kiválaszt egy oldalikont, az oldal megnyílik a diagramterületen.
Az egyes lapok alatt olyan almappák találhatók, amelyek ikonokat tartalmaznak az adott lap összes alakzatához és rétegéhez. Ha egy alakzat kisebb alakzatokból álló csoportból áll, az összes kisebb alakzat a főalakzat ikonja alatti almappában jelenik meg.
A Fejlesztőeszközök lap megjelenítése
A Rajzkezelő ablakának megtekintéséhez a Fejlesztőeszközök lapnak láthatónak kell lennie. Alapértelmezés szerint ez a lap rejtett, ezért ha nem látja, az első lépés az, hogy láthatóvá tegye.
- Kattintson a Fájl fülre.
- Az oldalsávon kattintson a Beállítások elemre.
- Az oldalsávon kattintson a Menüszalag testreszabása elemre.
- A jobb oldali Menüszalag testreszabása listában jelölje be a Fejlesztőeszközök jelölőnégyzetet, majd kattintson az OK gombra.
