Per visualizzare i dati in tempo reale in Excel con il componente aggiuntivo Data Streamer, è necessario collegare un microcontrollore ed eseguire il flashing del codice su di esso.
Eseguire il flashing del codice
Per poter visualizzare i dati in tempo reale, è necessario eseguire il flashing del codice sulla scheda del microcontrollore. Questo codice interpreta i segnali inviati dal sensore o dal dispositivo sensorizzato.
Arduino
- Installa l'IDE Arduino da Microsoft Store.
- Scarica i file di codice Arduino dal piano di lezione Hacking STEM corrispondente.
- Aprire il file scaricato per avviare l'app Arduino.
- Nell'app Arduino, seleziona: Tools>Port>COM 3 (Arduino/Genuino Uno). La porta in uso potrebbe essere diversa da COM3.
- Seleziona la scheda degli strumenti>: Arduino/Genuino Uno.
- Fare clic sul pulsante della freccia destra circolare per caricare il codice sulla scheda del microcontrollore.
micro:bit
- Scarica i file di codice .hex dal piano delle lezioni corrispondente Hacking STEM lesson plan.
- Collegare il micro:bit al computer con un cavo USB. Installare il driver mbed.
- In Esplora file, passare al micro:bit. Viene visualizzato come dispositivo di archiviazione esterno, come una chiavetta USB o un disco rigido.
- Apri una seconda finestra di Esplora file e vai alla cartella Download. Verificare che siano visualizzate entrambe le cartelle.
- Selezionare il file .hex nella cartella Download, quindi trascinarlo nella finestra micro:bit.
- Quando la luce LED smette di lampeggiare significa che il codice è stato caricato sulla scheda del microcontrollore micro:bit.
A questo punto è possibile avviare lo streaming dei dati in Excel.
Collegare un microcontrollore

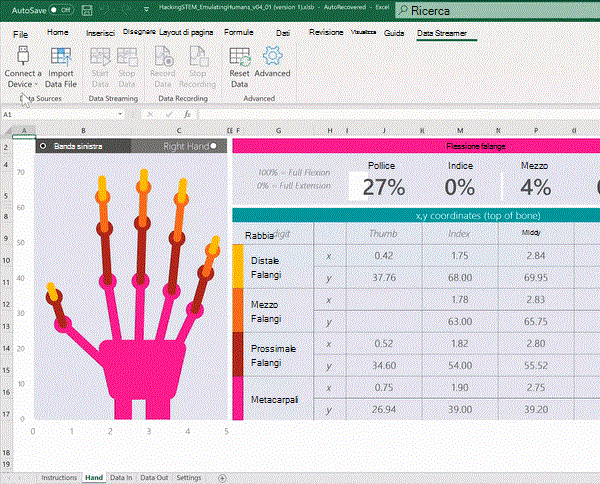

Selezionare Collega un dispositivo per scegliere un microcontrollore (Arduino, micro:bit). Viene visualizzato un sottomenu che consente di selezionare un dispositivo collegato al computer.
Se non vengono visualizzati dispositivi o se il dispositivo non è presente nell'elenco, verificare che al computer sia collegato un dispositivo compatibile e che siano installati tutti i driver necessari. Dopo averlo collegato, il dispositivo viene visualizzato automaticamente.
