Presentare i dati in un diagramma di Gantt in Excel

Capita a volte di dover illustrare lo stato di un progetto semplice con un diagramma di Gantt. Anche se in Excel non è disponibile un tipo di diagramma di Gantt predefinito, è possibile crearne uno usando questi modelli di diagramma di Gantt gratuiti.

Capita a volte di dover illustrare lo stato di un progetto semplice con un diagramma di Gantt. Anche se in Excel non è disponibile un tipo di diagramma di Gantt predefinito, è possibile simularne uno personalizzando un grafico a barre in pila per visualizzare le date di inizio e di fine delle attività, come illustrato di seguito:

Per creare un diagramma di Gantt come quello illustrato nell'esempio per mostrare l'avanzamento delle attività in giorni:

1. Selezionare i dati da inserire nel diagramma. Nell'esempio è l'intervallo A1:C6.

   Se i dati si trova in un intervallo continuo di celle, selezionare una cella qualsiasi in tale intervallo per includere tutti i dati in tale intervallo.
   Se i dati non si trovano in un intervallo continuo, selezionare le celle tenendo premuto COMANDO.

   Suggerimento

   Se non si desidera includere righe o colonne specifiche di dati, è possibile nasconderle nel foglio di lavoro. Per altre informazioni, vedere Selezionare dati per un grafico.

2. Selezionare Inserisci>grafici>consigliati a barre in pila .

3. Formattare quindi il grafico a barre in pila in modo che venga visualizzato come un diagramma di Gantt. Nel grafico fare clic sulla prima serie di dati (la parte Inizio della barra in blu) e quindi nella scheda Formato selezionare Riempimento> formasenza riempimento.


4. Se la legenda o il titolo del grafico non è necessario, fare clic su di esso e premere CANC.

5. Si può anche invertire l'ordine delle attività in modo che inizi da Attività1. Tenere premuto CTRL e selezionare l'asse verticale (Attività). Selezionare Formato asse... e in Posizione asse scegliere Categorie in ordine inverso.

Personalizzare il grafico

È possibile personalizzare il grafico di tipo Gantt creato aggiungendovi griglie ed etichette, modificando il colore delle barre e così via.

• Per aggiungere elementi al grafico, fare clic sull'area del grafico e nella scheda Struttura grafico selezionare Aggiungi elemento grafico.
• Per selezionare un layout, selezionare Layout rapido.
• Per ottimizzare la progettazione, scorrere le opzioni di progettazione e selezionarne una.

• Per modificare i colori del grafico, selezionare Cambia colori.

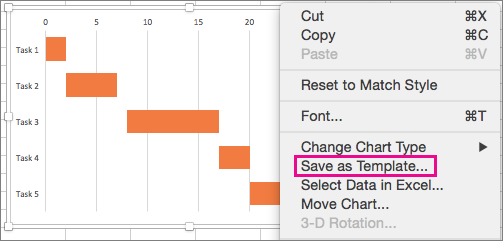

• Per riutilizzare il diagramma di Gantt personalizzato, salvarlo come modello. Fare clic sul grafico tenendo premuto CTRL e quindi selezionare Salva come modello.
