Creare un diagramma di struttura statica UML

Si applica a
Visio Premium 2010 Visio 2010 Visio Standard 2010 Visio 2007

Usare un diagramma struttura statica per mostrare una visualizzazione statica delle classi di un sistema, dei relativi attributi e metodi e delle relazioni tra gli oggetti. Fornisce una panoramica di un'applicazione.

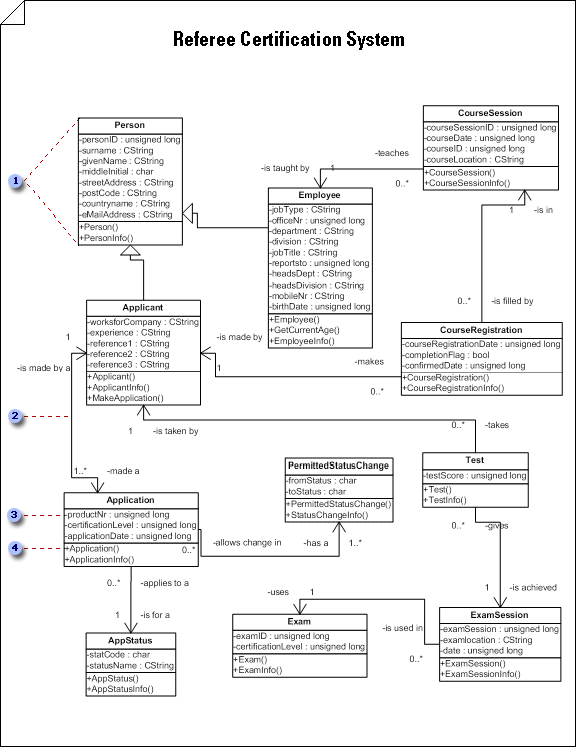

Class static structure diagram defining the types of software objects in a system and their properties

Callout 1 Per aggiungere attributi, operazioni e altre proprietà alle forme di classe, fare doppio clic su una forma per aprire la finestra di dialogo Proprietà classe UML .

Callout 2 Fare doppio clic su un'associazione per aggiungere elementi decorativi, ad esempio molteplicità e navigabilità.

Callout 3 Oltre al nome e al tipo visualizzati qui, gli attributi possono includere anche la visibilità, un valore iniziale e specificare se l'ambito è classe o istanza.

Callout 4 Definire i parametri di un'operazione completamente in un diagramma quando si desidera comunicare specifiche di programmazione dettagliate.

Importante

Il diagramma struttura statica UML non è disponibile in Visio 2013 e versioni più recenti. Per informazioni, vedere Diagrammi UML in Visio.

Avviare un diagramma struttura statica

  1. Selezionare File>nuovo.

  2. In Categorie di modelli fare clic su Software e database e quindi su UML - Diagramma modello.

  3. Nella visualizzazione albero fare clic con il pulsante destro del mouse sul pacchetto in cui si vuole includere il diagramma struttura statica, scegliere Nuovo e quindi fare clic su Diagramma struttura statica.
    Viene visualizzata una pagina vuota e lo stencil Struttura statica UML diventa lo stencil più in alto. L'area di lavoro visualizza "Struttura statica" come filigrana. Alla visualizzazione albero viene aggiunta un'icona che rappresenta il diagramma.

    Nota

    Se la visualizzazione albero non è visibile, scegliere Visualizza dal menu UML e quindi fare clic su Esplora modelli.

  4. Trascinare le forme classe o oggetto nella pagina di disegno per rappresentare le classi o gli oggetti da includere nel diagramma di struttura statica o nel modello concettuale della classe.
    Usare classi e oggetti nei diagrammi struttura statici UML

  5. Fare doppio clic su ogni forma per aprire la relativa finestra di dialogo Proprietà UML , in cui è possibile aggiungere attributi, operazioni e altre proprietà.

  6. Fare clic con il pulsante destro del mouse su ogni classe o forma oggetto e quindi scegliere Opzioni visualizzazione forma per selezionare le proprietà da visualizzare nella forma e i raggruppamenti della forma da eliminare, ad esempio attributi, operazioni e parametri del modello.

  7. Indicare le relazioni tra le classi e gli oggetti usando le forme Associazione, Collegamento, Dipendenza, Generalizzazione o Composizione .
    Usare le associazioni nei diagrammi struttura statici UML
    Usare le dipendenze nei diagrammi struttura statici UML
    Usare le generalizzazioni nei diagrammi struttura statici UML
    Usare i collegamenti nei diagrammi struttura statici UML

  8. Fare doppio clic su ogni forma relazione (Associazione, Collegamento, Dipendenza, Generalizzazione o Composizione) per aprire la relativa finestra di dialogo Proprietà UML , in cui è possibile aggiungere elementi decorativi finali di associazione e altre proprietà.

Creare una relazione di realizzazione tra due elementi in un diagramma di struttura statica UML

  1. In un diagramma struttura statica fare clic con il pulsante destro del mouse su una forma di classe (Classe, Classe parametrizzata, Utilità o MetaClasse), fare clic su Opzioni di visualizzazione forma e quindi, in Opzioni generali, selezionare Collegamento realizzazione.
  2. Associare il punto di controllo Immagine del punto di controllo - rombo giallo per il collegamento di realizzazione su una forma di classe a un punto di connessione Immagine punto di connessione - X blu sull'interfaccia, classe o altro elemento.
