カラスの足のデータベース表記を使用してダイアグラムを作成する

ダイアグラムとエンティティを作成する

1. Visio の [ ファイル ] メニューの [ 新規>ソフトウェア] を選択し、[ クロウの Foot Database Notation] を選択します。

2. [ メトリック単位] または [ 米国単位] を選択し、[ 作成] を選択します。

3. [クロウズ フット データベース表記法] ステンシルから [エンティティ] 図形を図面ページにドラッグします。

4. 別の [エンティティ] 図形を図面ページにドラッグして 2 つ目のエンティティを作成します。

5. [リレーションシップ] 図形を図面ページにドラッグし、リレーションシップの線を作成します。

6. エンティティを接続するには、リレーションシップの線の左端を 1 つ目のエンティティにドラッグし、属性、接続ポイント、またはエンティティ全体に接着します。 リレーションシップの線のもう一端をドラッグし、2 つ目のエンティティに接着します。

7. リレーションシップの線の両端に基数の記号を設定します。

   • リレーションシップの線を再度右クリックし、[始点記号の設定] をクリックし、リストから選びます。 既定は [0 またはそれ以上] です。
   • リレーションシップの線を再度右クリックし、[端点記号の設定] をクリックし、リストから選びます。 既定は [1 つのみ] です。


エンティティの幅を調整するには、境界線を選択し、黄色のハンドルをクリックしてドラッグします。 エンティティの高さを手動で調整することはできません。 高さは、属性の加算または減算によって調整されます。

• 不要な属性を削除するには、その属性を選択して Delete キーを押します。
• エンティティに属性を追加するには、[図形] ペインからエンティティに属性をドラッグし、マウス キーを離します。 属性名プレースホルダーをダブルクリックし、属性に適した名前を入力します。

エンティティの属性を編集する

既定では、エンティティの属性の名前が表示されますが、各属性の型は表示されません。

この設定は、任意のエンティティに対して変更できます。

1. エンティティを右クリックし、[ 属性の種類の表示] を選択します。

2. 型を変更するには、型名をポイントし、2 回クリックします。 型名の周囲に灰色のボックスが表示され、選択されていることを示します。
3. 新しい型名を入力します。 完了したら、Esc キーを押すか 、エンティティの他の場所をクリックして変更を保存します。

クロウズ フット表記の外観を変更する

1. リレーションシップの線を右クリックし、[図形の書式設定] をクリックします。
2. 右側のウィンドウの [線] をクリックし、リストを展開します。

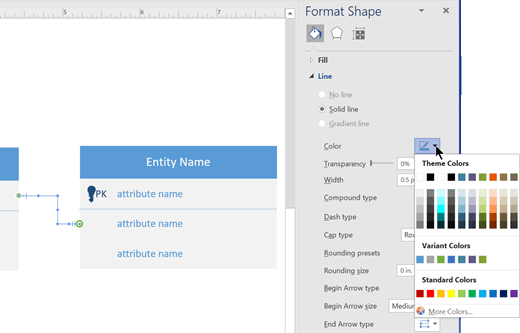

3. リレーションシップの線の色を変更するには、[色] の横にあるアイコンをクリックし、色を選びます。

4. [始点矢印のサイズ] または [終点矢印のサイズ] をクリックして、始点記号と終点記号のサイズを変更します。

5. テキストを追加するには、リレーションシップの線を選び、テキストを入力します。

ダイアグラムとエンティティを作成する

1. Visio for the web を開き、crow's footを検索します。

2. クロウの Foot Database Notation ダイアグラムを選択します。

3. ダイアログ ボックスで、[ メートル法単位 ] または [ 米国単位] を選択します。

4. [作成] を選択します。

5. ダイアグラムが開きます。 図の横に [図形] ウィンドウが表示されるはずです。 表示されない場合は、[ 表示>タスク ウィンドウ] に移動し、[ 図形] が選択されていることを確認します。 それでも表示されない場合は、左側の [図形の展開] ウィンドウ ボタンをクリックします。

6. [クロウズ フット データベース表記法] ステンシルから [エンティティ] 図形を図面ページにドラッグします。

7. 別の [エンティティ] 図形を図面ページにドラッグして 2 つ目のエンティティを作成します。

8. [リレーションシップ] 図形を図面ページにドラッグし、リレーションシップの線を作成します。

9. エンティティを接続するには、リレーションシップの線の左端を 1 つ目のエンティティにドラッグし、属性、接続ポイント、またはエンティティ全体に接着します。 リレーションシップの線のもう一端をドラッグし、2 つ目のエンティティに接着します。

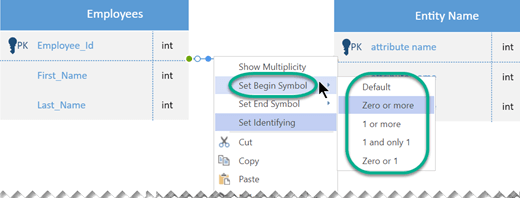

10. リレーションシップの線の両端に基数の記号を設定します。

    • リレーションシップの線を再度右クリックし、[始点記号の設定] をクリックし、リストから選びます。 既定は [0 またはそれ以上] です。
    • リレーションシップの線を再度右クリックし、[端点記号の設定] をクリックし、リストから選びます。 既定は [1 つのみ] です。


エンティティの幅を調整するには、境界線を選択し、黄色のハンドルをクリックしてドラッグします。 エンティティの高さを手動で調整することはできません。 高さは、属性の加算または減算によって調整されます。

• 不要な属性を削除するには、その属性を選択して Delete キーを押します。
• エンティティに属性を追加するには、[図形] ペインからエンティティに属性をドラッグし、マウス キーを離します。 属性名プレースホルダーをダブルクリックし、属性に適した名前を入力します。

エンティティの属性を編集する

既定では、エンティティの属性の名前が表示されますが、各属性の型は表示されません。

この設定は、任意のエンティティに対して変更できます。

1. エンティティを右クリックし、[ 属性の種類の表示] を選択します。

2. 型を変更するには、型名をポイントし、2 回クリックします。 型名の周囲に灰色のボックスが表示され、選択されていることを示します。
3. 新しい型名を入力します。 完了したら、Esc キーを押すか 、エンティティの他の場所をクリックして変更を保存します。

カラスの足データベース表記で利用できる図形

図形	説明
エンティティ	オブジェクト、データのコンポーネント。 属性によって一意に識別できるため、スキーマ内の他のエンティティとは独立しています。
属性を持つエンティティ	オブジェクト、データのコンポーネント。 属性によって一意に識別できるため、スキーマ内の他のエンティティとは独立しています。 各属性のデータ型を表示するための列が含まれます。
属性	エンティティを記述するファクト。 エンティティのフレーム内に表示されます。
主キー属性	特定のエンティティを一意に識別する属性。
主キー区切り記号	主キー属性をエンティティの他の属性から分離するために使用される水平線。
集合関係	2 つの強力なエンティティ間の関連付けを示します。 その名前は、関連付けを簡単に説明する動詞です。 エンティティにリレーションシップを接着した後、それを右クリックして、"識別" リレーションシップかどうかなどのオプションを設定し、接続線の各端に記号を設定します。
