UML クラスダイアグラムを作成する

適用先
Visio Plan 1 Visio Professional 2024 Visio Professional 2021 Visio Professional 2019 Visio Professional 2016

UML クラスダイアグラムを作成して、システムのクラス、その属性とメソッド、およびオブジェクト間の関係の静的ビューを表示できます。 アプリケーションの概要を示します。

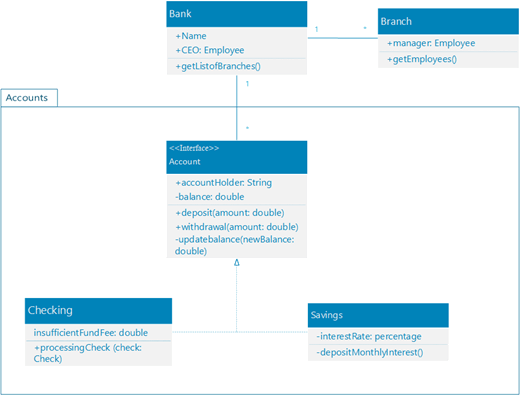

個人顧客向けの銀行の口座システムを示す UML クラス図のサンプル。

新しいクラス図を開始すると、 UML クラス ステンシルと UML 2.5 標準に準拠した図形が表示されます。

(Visio の Professional エディションには、UML クラスの図とステンシルのサポートが含まれていますが、Standardエディションはサポートされていません)。

  1. Visio を起動します。 または、既にファイルを開いている場合は、[ ファイル>新しい] をクリックします。
  2. [検索] ボックスに「 UML class」と入力します。
  3. UML クラス図を選択します。
  4. ダイアログ ボックスで、空白のテンプレートまたは 3 つのスターター ダイアグラムのいずれかを選択します。 (選択すると、それぞれの説明が右側に表示されます)。次に、[ メトリック単位 ] または [ 米国単位] を選択します。
  5. [作成] を選択します。
  6. ダイアグラムが開きます。 図の横に [図形] ウィンドウが表示されるはずです。 表示されない場合は、[ 表示>タスク ウィンドウ] に移動し、[ 図形] が選択されていることを確認します。 それでも表示されない場合は、左側の [図形の展開 ] ウィンドウ ボタンをクリックします。
  7. [表示] タブで、[接続ポイント] の横のチェック ボックスがオンになっていることを確認します。 このオプションを選択すると、図形の接続を開始するときに接続ポイントが表示されます。
  8. 次に、図に取り込みたい図形を、[図形] ウィンドウからページにドラッグします。 テキスト ラベルの名前を変更するには、ラベルをダブルクリックします。
  9. クラス、列挙体、またはインターフェイス図形にさらにメンバーを追加するには、メンバー図形を図形パネルからそれぞれの図形にドラッグします。 既存のメンバーを右クリックし、メンバーを挿入するオプションを選択して、新しいメンバーを追加することもできます。
    既存のメンバーを右クリックし、メンバーを挿入するオプションを選択して、新しいメンバーを追加します。
  10.  2 つの図形を UML コネクタで接続して、図形間の関係を表します。 リレーションシップの種類を変更するには、コネクタを右クリックします。 [ コネクタの種類の設定 ] メニューから目的のリレーションシップを選択します。

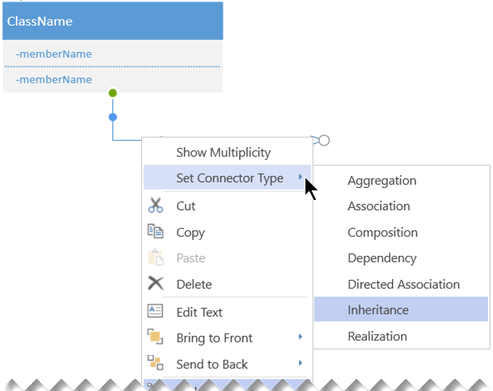

    コネクタを右クリックし、[コネクタの種類の設定] を選択して、コネクタの種類のオプションを表示します。
  11.  クラス、列挙体、またはインターフェイス図形のサイズを変更するには、図形ヘッダーをクリックして選択し、黄色のコントロール ポイント (図形の右端) を左または右に移動して、図形の幅を増減します。
  12.  図形を選択し、右クリックしてポップアップ メニューから対応するオプションを選択して、パラメーター フィールドとステレオタイプ フィールドをクラス図形に追加します。
    図形を右クリックして、パラメーター フィールドとステレオタイプ フィールドをクラス図形に追加します。

クラスダイアグラムを作成するためのヒント

  • 各要素とそのリレーションシップを識別します。
  • 各クラスが何を担当するのかを明確に特定します。
  • 図に不要なプロパティを含めないでください。このプロパティは複雑すぎる可能性があります。

クラス表記

記号 意味
⁠-⁠ 属性または操作はプライベートです。
⁠+⁠ 属性または操作はパブリックです。

関連項目

Visio での UML 図
