가치 흐름 맵 만들기

제조 회사는 가치 스트림 맵을 만들어 제조 프로세스에서 폐기물이 있는 위치를 식별하고 해당 폐기물을 제거하는 방법을 찾는 데 도움을 줍니다.

예를 들어 가치 흐름 맵은 추가 재료가 쌓이는 위치를 보여 줄 수 있습니다. 이상적으로 회사로 전달되는 재료는 바로 제조 프로세스로 이동하고 제품이 완료될 때까지 프로세스의 모든 단계를 통해 원활하게 통과합니다. 그런 다음 완료된 제품은 즉시 고객에게 전달됩니다.

가치 흐름 맵 사용에는 두 가지 단계가 있습니다.

1. 프로세스가 현재 작동하는 방식을 보여 주는 현재 상태 다이어그램을 만듭니다.
2. 문제 영역을 식별한 후 폐기물을 줄이기 위해 프로세스를 변경하는 방법을 찾는 데 도움이 되는 미래 상태 다이어그램을 만듭니다.

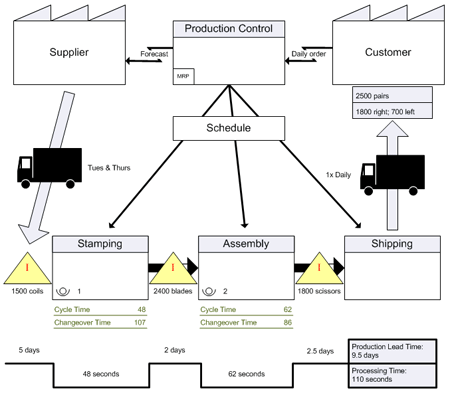

다음 예제는 단순화된 현재 상태 다이어그램을 보여 줍니다.

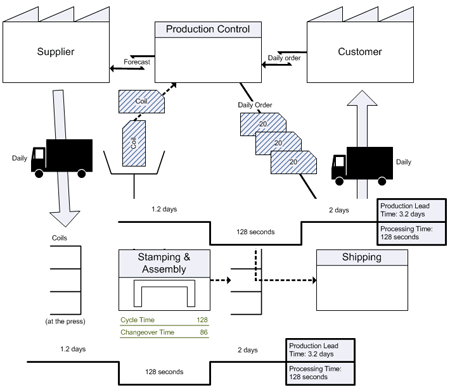

미래 상태 다이어그램의 다음 예제는 현재 상태 다이어그램에서 파악한 문제를 해결합니다.

가치 흐름 맵 만들기

1. 파일>새로 만들기를 클릭합니다.
2. 검색 상자에 가치 흐름 맵을 입력하고 검색 시작 단추를 클릭한 다음 가치 흐름 맵이 나타나면 이를 두 번 클릭합니다.
3. 가치 흐름 맵 셰이프 스텐실에서 셰이프를 페이지로 끌어서 프로세스, 정보 및 재료를 표시합니다.
4. 가치 흐름 맵 셰이프 스텐실에서 밀기 화살표 및 전자 정보 셰이프와 같은 연결선 셰이프를 사용하여 맵에서 단계를 연결합니다.
5. 연결선의 끝점을 셰이프에 붙여서 흐름 방향을 표시합니다.
   연결선이 셰이프에 붙으면 끝점이 빨간색으로 바뀝니다.
