Medžio schemos diagramos pateikia hierarchinį duomenų vaizdą ir leidžia lengvai pastebėti modelius, pvz., kurios prekės yra perkamiausios parduotuvėje. Medžio šakos vaizduojamos stačiakampiais, o kiekviena šaka rodoma kaip mažesnis stačiakampis. Medžio schemos diagrama pateikia kategorijas pagal spalvą ir artumą. Jose gali būti rodoma daug duomenų, kuriuos būtų sunku pateikti naudojant kito tipo diagramas.
Medžio schemos diagramas patogu naudoti lyginant hierarchijos santykius, tačiau jos nelabai patogiai perteikia hierarchijos lygius tarp didžiausių kategorijų ir kiekvieno duomenų elemento. Tam daug geriau tinka daugialygė skritulinė diagrama.
Medžio schemos diagramos kūrimas

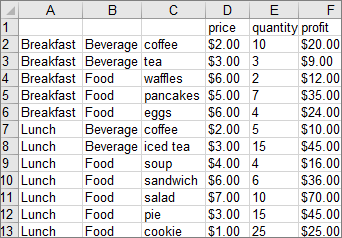

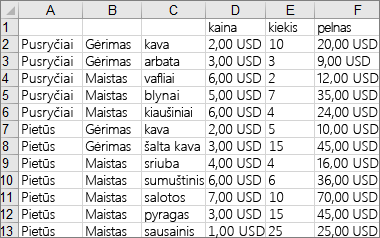

Pasirinkite duomenis.
Eikite į skirtuką >Įterpti hierarchijos diagramos>medžio schemą.
Taip pat galite naudoti rekomenduojamas diagramas , kad sukurtumėte medžio schemos diagramą, nuėję į Įterpti>rekomenduojamas diagramas>Visos diagramos.
Patarimas
Naudokite skirtukus Diagramos dizainas ir Formatas, norėdami tinkinti diagramos išvaizdą. Jei nematote šių skirtukų, spustelėkite bet kurioje medžio schemos diagramos vietoje, kad juos suaktyvintumėte.
Etikečių rodymo keitimas

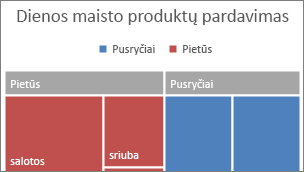

„Excel“ automatiškai naudoja kitą spalvą kiekvienai aukščiausio lygio ar pirminei kategorijai. Tačiau galima naudojant duomenų etikečių maketą galima atskirti kategorijas.
- Dešiniuoju pelės mygtuku spustelėkite vieną diagramos > stačiakampių Duomenų sekos formatavimas.
- Dalyje Sekos parinkčių>etikečių parinktys pasirinkite norimą rodymo parinktį.
