Opprette et UML-klassediagram

Gjelder for
Visio-abonnement 1 Visio Professional 2024 Visio Professional 2021 Visio Professional 2019 Visio Professional 2016

Du kan opprette et UML-klassediagram for å vise en statisk visning av et systems klasser, deres attributter og metoder, og relasjonene mellom objekter. Det gir en oversikt over et program.

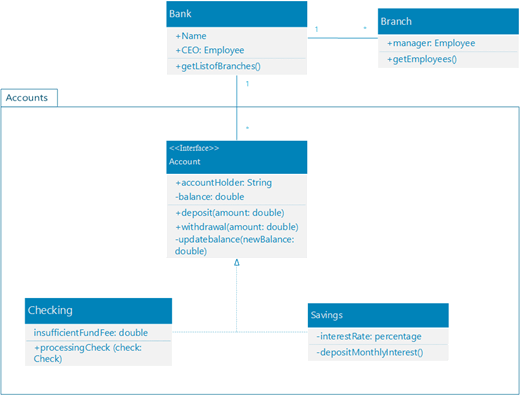

Et eksempel på et UML-klassediagram som viser en banks kontosystem for personlige kunder.

Når du starter et nytt klassediagram, vises sjablongen for UML-klassen sammen med figurer som samsvarer med UML 2.5-standarden.

(Professional-versjonene av Visio har støtte for diagrammet og sjablongen UML-klasse, men Standard-versjonene har ikke det.)

  1. Start Visio. Hvis du allerede har en åpen fil, klikker du Ny fil>.
  2. Skriv inn UML classi søkeboksen.
  3. Velg UML-klassediagrammet .
  4. Velg den tomme malen eller ett av de tre startdiagrammene i dialogboksen. (En beskrivelse av hver av dem vises til høyre når du velger dem.) Velg deretter enten metriske enheter eller amerikanske enheter.
  5. Velg Opprett.
  6. Diagrammet åpnes. Du bør se Figurer-vinduet ved siden av diagrammet. Hvis du ikke ser den, går du til Vise>oppgaveruter og kontrollerer at Figurer er valgt. Hvis du fremdeles ikke ser det, klikker du knappen Utvid figurvinduet til venstre.
  7. Kontroller at det er merket av for koblingspunkterVisning-fanen. Dette alternativet gjør at koblingspunkter vises når du begynner å koble sammen figurer.
  8. Nå drar du figurene du vil ta med i diagrammet, fra Figurer-vinduet til siden. Dobbeltklikk etikettene for å gi nytt navn til tekstetiketter.
  9. Hvis du vil legge til flere medlemmer i klasse-, opplistings- eller grensesnittfiguren, drar du medlemsfiguren fra figurpanelet til den aktuelle figuren. Du kan også legge til et nytt medlem ved å høyreklikke på et eksisterende medlem og velge alternativet for å legge til et medlem.
    Legg til et nytt medlem ved å høyreklikke på et eksisterende medlem og velge alternativet for å legge til et medlem.
  10.  Koble sammen to figurer med UML-koblinger for å representere relasjonene mellom figurene. Hvis du vil endre relasjonstypene, høyreklikker du koblingen. Velg ønsket relasjon fra Angi koblingstype-menyen .

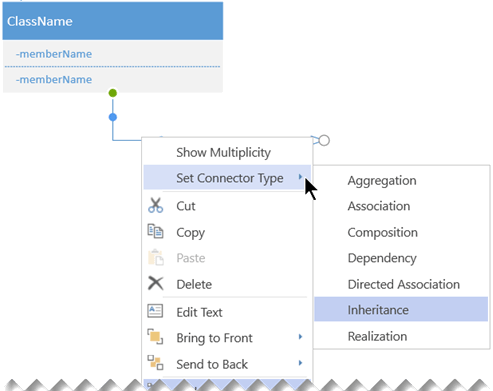

    Høyreklikk en kobling, og velg Angi koblingstype for å se alternativene for koblingstyper.
  11.  Endre størrelsen på en klasse-, opplistings- eller grensesnittfigur ved å klikke figuroverskriften for å merke den og deretter flytte det gule kontrollpunktet (på høyre kant av figuren) til venstre eller høyre for å redusere eller øke bredden på figuren.
  12.  Legg til felt for parametere og stereotyper i klassefigurene dine ved å merke figuren, høyreklikke og velge det tilsvarende alternativet fra hurtigmenyen.
    Legg til felt for parametere og stereotyper i klassefigurene dine ved å høyreklikke på en figur.

Tips for å opprette et klassediagram

  • Identifiser hvert element og dets relasjoner.
  • Identifiser tydelig hva hver klasse er ansvarlig for.
  • Ikke ta med unødvendige egenskaper i diagrammet som kan gjøre det for komplisert.

Klassenotasjon

Symbol Betydning
⁠-⁠ Attributtet eller operasjonen er privat.
⁠+⁠ Attributtet eller operasjonen er offentlig.
