Legg til multiplisitetsnotasjoner i UML-diagrammet i Visio for å angi mengderelasjonen mellom objektene.
I denne artikkelen
Angi multiplisitetsverdien
Klikk Ny>programvare på Fil-menyen i Visio, og klikk deretter UML-databasenotasjon.
Velg mellom Metriske enheter og Amerikanske enheter, og klikk på Opprett.
Dra en enhetsfigur til tegningssiden fra sjablongen UML-databasenotasjon.
Dra en annen enhetsfigur til tegningssiden for å opprette en ny enhet.
Dra en relasjonsfigur til tegningssiden for å opprette relasjonslinjen.
Hvis du vil koble sammen enhetene, drar du venstre ende av relasjonslinjen til den første enheten og limer den til et attributt, et koblingspunkt eller hele enheten. Dra den andre enden av relasjonslinjen, og lim den til den andre enheten.

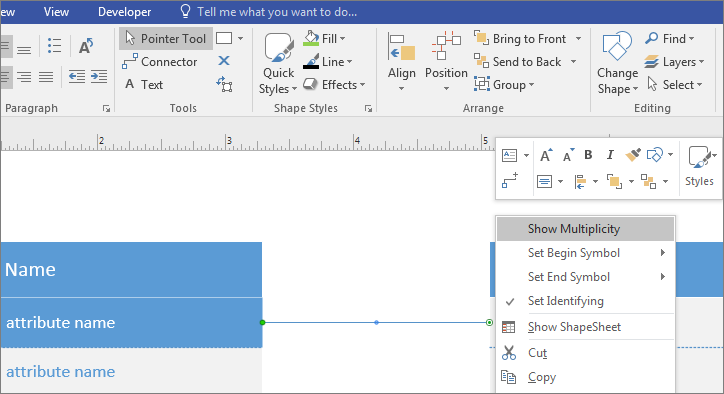

Høyreklikk Relasjon-figuren, og klikk Vis multiplisitet.

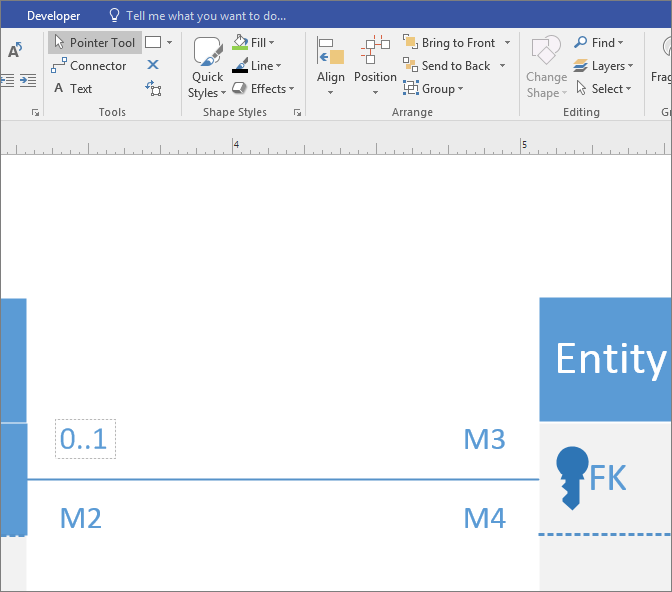

Klikk det første multiplisitetsfeltet, og skriv inn verdien.
Skriv inn multiplisitetsverdien i hvert felt. Høyreklikk uønskede felter, og velg Slett.

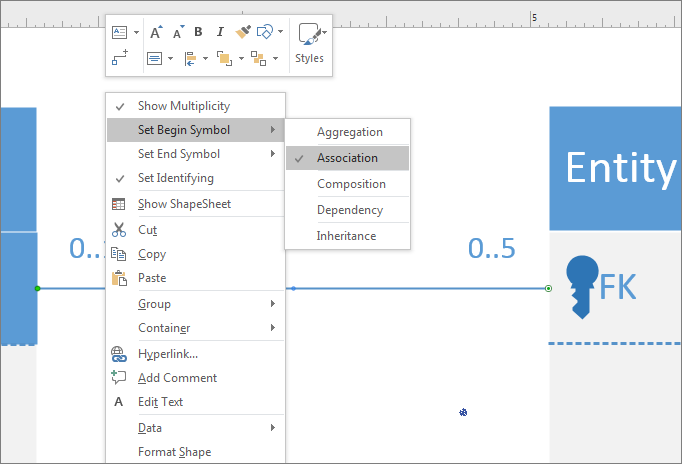

Angi notasjonssymbolene for UML-relasjoner i begge ender av relasjonslinjen:
- Høyreklikk relasjonslinjen, klikk Angi startsymbol, og velg fra listen.
- Høyreklikk relasjonslinjen igjen, klikk Angi sluttsymbol, og velg fra listen.
Endre utseendet på UML-notasjonen
- Høyreklikk relasjonslinjen, og klikk Formater figur.
- Klikk Linje i ruten til høyre for å utvide listen.
- Endre fargen på relasjonslinjen ved å klikke ikonet ved siden av Farge og velge en farge.
- Klikk størrelse på startpil eller størrelse på sluttpil for å endre størrelsen på start- og sluttsymbolene.
- Legg til tekst ved å merke relasjonslinjen og skrive inn teksten.
