Descrição geral dos saltos de linha de conexão
As conexões numa página podem intersetar-se como linhas retas cruzadas ou como saltos de linha. Pode mostrar ou ocultar os saltos de linha na página de desenho atual. Também pode configurar os conectores de cruzamento que recebem saltos, o estilo de salto e os tamanhos de salto horizontal e vertical.

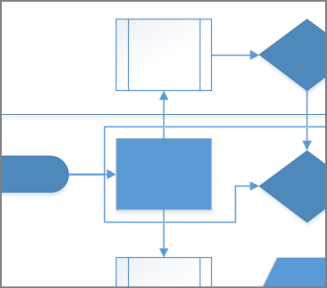

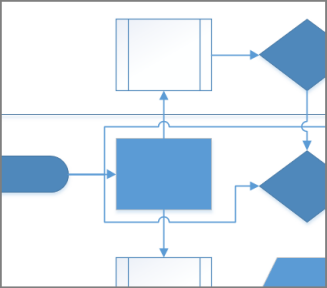

| Conexões com saltos de linha | Conexões sem saltos de linha |
|---|---|
|
|
Mostrar ou remover saltos de linha de conexão
À medida que edita um diagrama e adiciona mais formas, poderá querer criar saltos de linha quando as linhas de conexão se cruzarem. Pode mostrar ou remover esses saltos de linha.
No friso, selecione Estrutura, no grupo Esquema, selecione Conexões e, em seguida, faça o seguinte:
Para mostrar saltos sobre linhas cruzadas, selecione Mostrar Saltos de Linha.
Para remover saltos de linhas cruzadas, anule a seleção de Mostrar Saltos de Linha.
Configurar definições de saltos de linha
Configurar os saltos de linha para a página de desenho atual
No separador Estrutura , selecione o iniciador da caixa de diálogo Configurar Página .

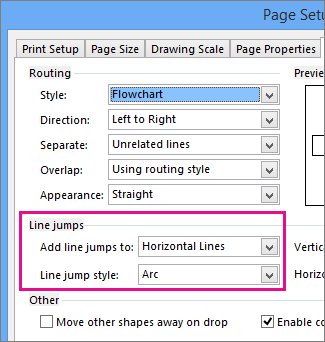

Na caixa de diálogo Configurar Página , selecione o separador Esquema e Encaminhamento e, em Saltos de linha, configure as opções e os tamanhos.
A opção Adicionar saltos de linha a permite-lhe especificar onde são colocados os saltos. Por exemplo, atribuir saltos a todas as linhas horizontais ou à linha adicionada mais recentemente.
A opção Estilo de saltos de linha permite-lhe especificar a forma do salto, como um arco suave, um intervalo, um quadrado ou um arco com várias faces.
Utilize os controlos de deslize ou introduza números em Tamanho vertical e Tamanho horizontal para especificar o tamanho dos saltos de linha para linhas de conexão vertical e horizontal.
Selecione Aplicar ou OK.
Para remover os saltos de linha de um desenho
No separador Estrutura , selecione o iniciador da caixa de diálogo Configurar Página .
Selecione a guia Layout e Roteamento .
Em Saltos de linha, na lista Adicionar saltos de linha a, selecione Nenhum.
Selecione Aplicar ou OK.
