Utilize fluxogramas multifuncionais para mostrar a relação entre um processo de negócio e as unidades funcionais (como departamentos) responsáveis por esse processo.
As pistas de diagrama no fluxograma representam unidades funcionais, como departamentos ou posições. Cada forma que representa um passo no processo é colocada na pista de diagrama para a unidade funcional responsável por esse passo.
Nota
Se estiver a utilizar o Visio na Web, tenha em atenção que os fluxogramas multifuncionais estão disponíveis no Visio (Plano 1), mas não estão disponíveis no Visio no Microsoft 365.
- Inicie o Visio.
- Na lista Categorias , selecione Fluxograma.

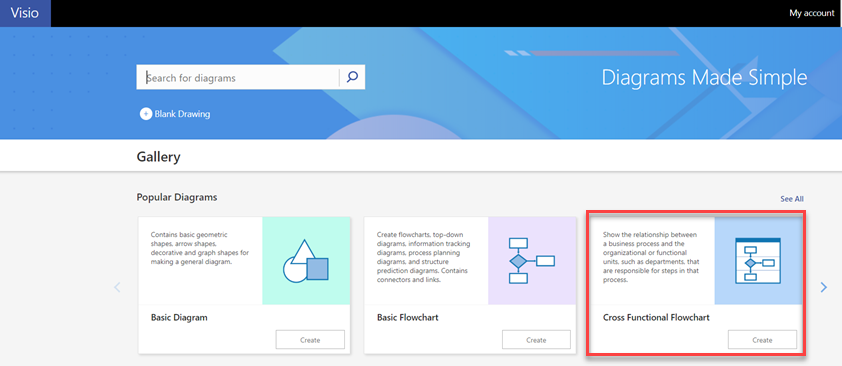

- Selecione o modelo de Fluxograma Multifuncional e, em seguida, selecione Criar.
- Se solicitado, selecione Horizontal ou Vertical para a orientação da pista de diagrama e selecione OK. Pode alterar a orientação no separador Fluxograma Multifuncional .
O modelo abre com as pistas de diagrama já na página.
Nota
Também pode criar automaticamente um fluxograma multifuncional a partir de dados baseados no Excel ao utilizar um diagrama de Visualização de Dados. Para obter mais informações, consulte Criar um diagrama de Visualização de Dados.
Adicionar pistas de diagrama
Existem várias formas de adicionar pistas de diagrama ao seu diagrama:
- Clique com o botão direito do rato num cabeçalho de pista de diagrama e, em seguida, selecione Inserir "Pista de diagrama" Antes ou Inserir "Pista de Diagrama" Depois no menu de atalho.
- Coloque o ponteiro sobre um canto de uma das pistas de diagrama. Selecione a pequena seta em Inserir 'Pista de Diagrama' que aparece.
- No separador Fluxograma Multifuncional , no grupo Inserir , selecione Pista de Diagrama. É adicionada uma pista de diagrama depois da pista de diagrama selecionada ou no final se não estiver selecionada nenhuma pista de diagrama.
- A partir do stencil Formas de Fluxograma Multifuncional , arraste uma forma de pista de diagrama e largue-a onde quiser que apareça.
Alterar o texto
- Para atribuir etiquetas ao diagrama e às pistas de diagrama, selecione uma forma que contenha texto marcador de posição e, em seguida, escreva a etiqueta.
- Para reposicionar uma etiqueta, no separador Base , no grupo Ferramentas , selecione a ferramenta Bloco de Texto , selecione uma etiqueta e, em seguida, arraste-a para uma nova localização.
- Para alterar a orientação do texto da etiqueta, selecione o separador Fluxograma Multifuncional e, em seguida, no grupo Estrutura , selecione Rodar Etiqueta de Faixa de Rodagem.
Organizar e agrupar formas
- Para indicar fases no processo, utilize Linhas separadoras do stencil Formas de Fluxograma Multifuncional . Coloque uma nas pistas de diagrama para marcar uma mudança de fase (como passar do Marco 1 para o Marco 2). Para alterar a etiqueta, escreva enquanto a fase está selecionada.
- Utilize Contentores para adicionar um limite à volta de grupos de formas relacionadas. Primeiro, selecione as formas que pretende agrupar e, em seguida, no separador Inserir , no grupo Partes do Diagrama , selecione Contentor e escolha uma na galeria.
Reorganizar as pistas de diagrama
- No separador Base , no grupo Ferramentas , selecione a Ferramenta de Ponteiro.
- Selecione o cabeçalho da pista de diagrama que pretende mover para que a pista de diagrama esteja selecionada.
O ponteiro deverá apresentar o ícone Mover. - Arraste a pista de diagrama e largue-a onde quiser.
As formas contidas pela pista de diagrama também são movidas em paralelo. Para verificar se uma forma está contida e não apenas colocada debaixo da pista de diagrama, selecione a forma. A pista de diagrama irá brilhar com um ligeiro realce se a forma estiver contida. Se uma forma não estiver contida, mova a forma um pouco e a pista de diagrama irá reconhecê-la.
Eliminar uma pista de diagrama
- Selecione o cabeçalho da pista de diagrama que pretende eliminar e, em seguida, prima Delete. Todas as formas incluídas na pista de diagrama também são eliminadas.
