Criar um diagrama de classe UML

Aplica-se A
Visio (Plano 1) Visio Professional 2024 Visio Professional 2021 Visio Professional 2019 Visio Professional 2016

Você pode criar um diagrama de classe UML para mostrar uma exibição estática das classes de um sistema, seus atributos e métodos e as relações entre objetos. Dá uma visão geral de uma aplicação.

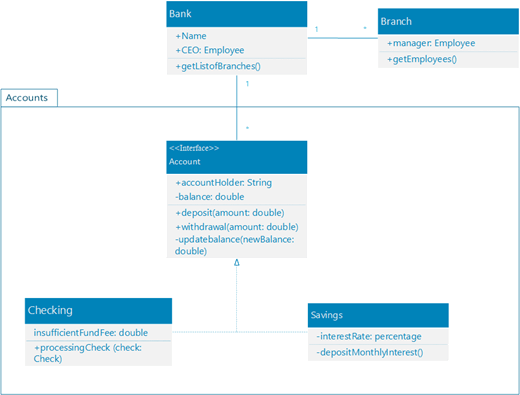

Exemplo de um diagrama de classes UML a mostrar o sistema de contas de um banco para clientes pessoais.

Quando inicia um novo diagrama de classes, é apresentado o stencil Classe UML , juntamente com as formas em conformidade com a norma UML 2.5.

(As edições Profissionais do Visio incluem suporte para o diagrama de Classes UML e o stencil, mas as edições Standard não.)

  1. Inicie o Visio. Em alternativa, se já tiver um ficheiro aberto, clique em Ficheiro>Novo.
  2. Na caixa Procurar, escreva UML class.
  3. Selecione o diagrama de Classes UML .
  4. Na caixa de diálogo, selecione o modelo em branco ou um dos três diagramas iniciais. (Uma descrição de cada um deles é mostrada à direita quando você selecioná-lo.) Em seguida, selecione Unidades Métricas ou Unidades dos EUA.
  5. Selecione Criar.
  6. O diagrama é aberto. Deverá ver a janela Formas junto ao diagrama. Se não a vir, aceda a Ver>Painéis de Tarefas e certifique-se de que Formas está selecionada. Se ainda não o vir, clique no botão esquerdo Expandir a janela Formas .
  7. No separador Ver , certifique-se de que a caixa de verificação junto a Pontos de Ligação está selecionada. Esta opção faz com que os pontos de ligação sejam apresentados quando começa a ligar formas.
  8. Agora, arraste as formas que pretende incluir no seu diagrama a partir da janela Formas para a página. Para mudar o nome das etiquetas de texto, faça duplo clique nas etiquetas.
  9. Para adicionar mais membros à classe, enumeração ou forma de interface, arraste a forma membro do painel de formas para a forma correspondente. Também pode adicionar um novo membro ao clicar com o botão direito do rato num membro existente e selecionar a opção de inserir um membro.
    Adicione um novo membro ao clicar com o botão direito do rato num membro existente e ao selecionar a opção para inserir um membro.
  10.  Ligue duas formas com conectores UML para representar as relações entre as formas. Para alterar os tipos de relação, clique com o botão direito do rato na conexão. Escolha a relação desejada no menu Definir tipo de conector .

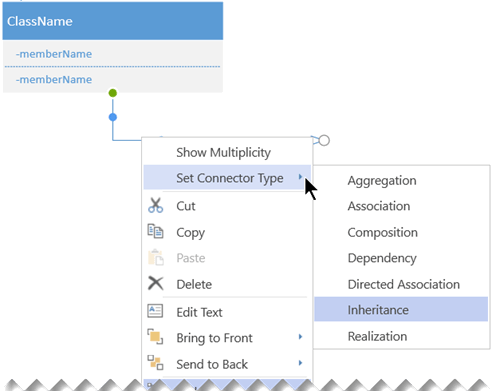

    Clique com o botão direito do rato numa conexão e selecione Definir Tipo de Conexão para ver as opções de tipos de conexão.
  11.  Redimensione uma classe, enumeração ou forma de interface ao clicar no cabeçalho da forma para a selecionar e, em seguida, ao mover o ponto de controlo amarelo (no limite direito da forma) para a esquerda ou para a direita para diminuir ou aumentar a largura da forma.
  12.  Adicione campos de parâmetro e estereótipo às formas da sua turma ao selecionar a forma, ao clicar com o botão direito do rato e ao selecionar a opção correspondente no menu de pop-up.
    Adicione campos de parâmetro e estereótipo às formas da sua turma ao clicar com o botão direito do rato numa forma.

Sugestões para criar um diagrama de turmas

  • Identifique cada elemento e suas relações.
  • Identifique claramente pelo que cada classe é responsável.
  • Não inclua no diagrama propriedades desnecessárias que possam complicá-lo demais.

Notação de classe

Símbolo Significado
⁠-⁠ O atributo ou operação é privado.
⁠+⁠ O atributo ou operação é público.
