Os diagramas venn no Visio utilizam formas sobrepostas, normalmente círculos, para explicar e ilustrar as relações, semelhanças e diferenças entre conjuntos ou grupos. Pode criar diagramas Venn com um modelo ou criar um diagrama personalizado com o número de formas que pretender.
Neste artigo:
Criar diagramas Venn com um modelo
Utilize o diagrama de iniciação Venn quando quiser começar rapidamente. Personalize o diagrama ao adicionar o seu próprio texto e cores.
- No Visio, no menu Ficheiro , clique em Novo>Negócio e, em seguida, clique em Gráficos e Diagramas de Marketing.
- Selecione Unidades Métricas ou Unidades dos EUA e clique em Criar.
- Em Diagramas de Marketing, arraste a forma diagrama Venn para a página.
- Clique num segmento para selecionar.

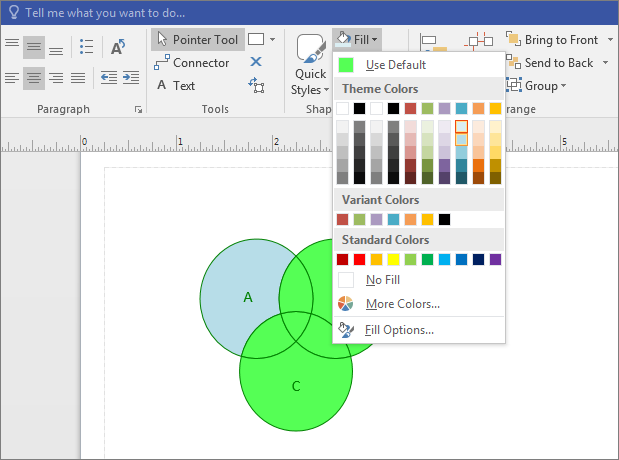

- Clique em Preenchimento na área Estilos de Forma e selecione uma cor.
- Clique noutro segmento.
- Clique em Preenchimento e selecione uma cor diferente.
- Para adicionar texto a um segmento ou à área sobreposta dos segmentos, selecione o diagrama Venn, clique no segmento ou segmentos sobrepostos e escreva o texto.
Criar diagramas Venn do zero
Se o diagrama inicial venn não corresponder às suas necessidades, crie o seu próprio diagrama Venn do zero. Ao personalizar o Microsoft Visio, pode incluir o número de grupos que pretender.
No Visio, no menu Ficheiro , clique em Novo e, em seguida, clique em Diagrama Básico.
Selecione Unidades Métricas ou Unidades dos EUA e clique em Criar.
Clique no separador Ficheiro.
Clique em Opções.
No ecrã Opções do Visio , clique em Personalizar Friso.

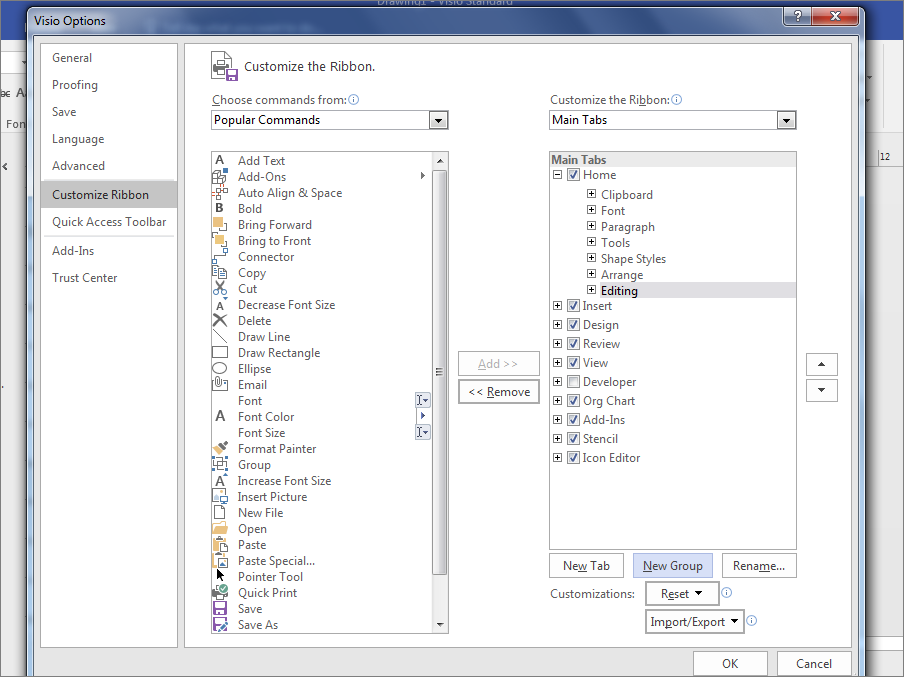

Clique no botão Novo Grupo .
Clique no botão Mudar o Nome .
Clique no ícone Venn e, em seguida, escreva Gráfico no campo Nome a apresentar e clique em OK.

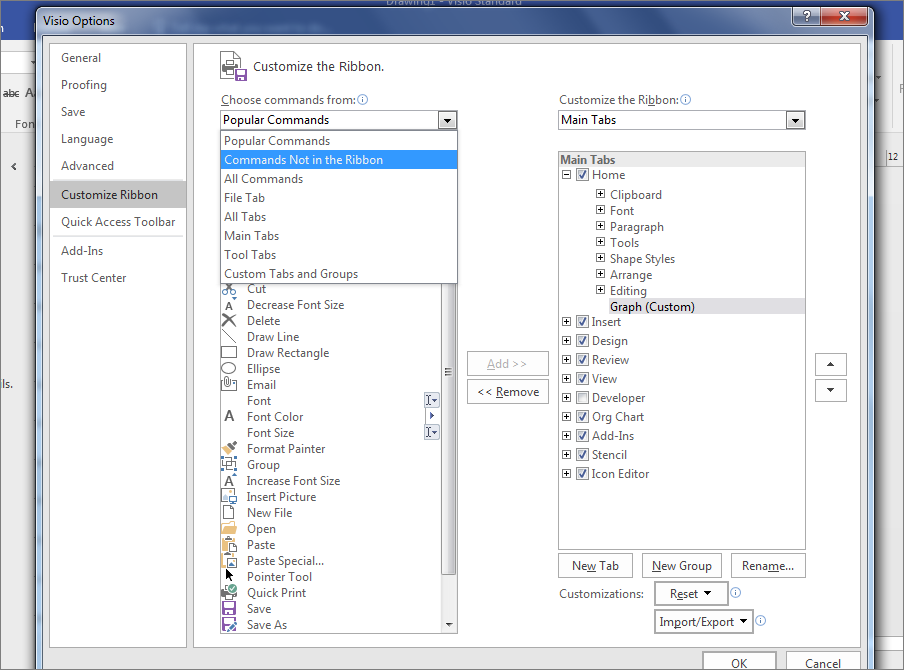

Em Escolher comandos de, selecione Comandos Não no Friso no menu pendente.
Desloque-se para baixo na lista e selecione Fragmentar Formas.
Clique em Adicionar e, em seguida, clique em OK.
Sugestão
O fragmento na área gráfico é apresentado no separador Base do Visio.
Clique no stencil Formas de Grafo e Matemática .
Arraste uma forma de Diagrama Venn para a página.
Arraste outra forma de Diagrama Venn para a página e coloque-a junto ao primeiro círculo para que as margens se sobreponham. Continue a arrastar formas de Diagrama Venn para a página até ter quantas quiser.
No separador Base , clique em Selecionar no grupo Edição , clique em Selecionar e, em seguida, selecione Tudo na lista.

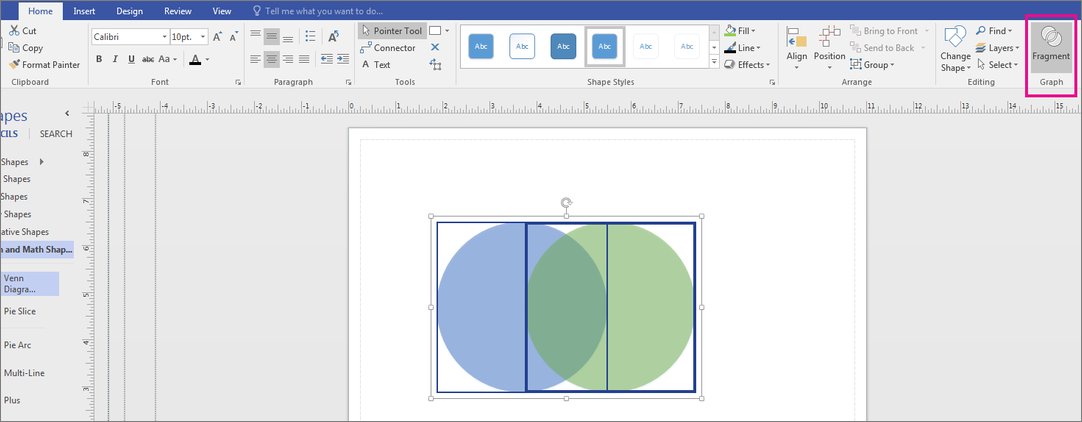

Clique em Fragment (Fragmento ) na área Graph (Gráfico ).

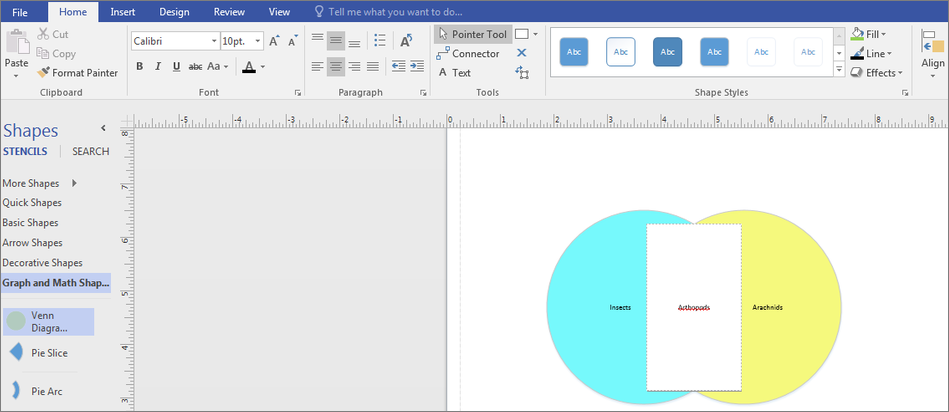

Clique nos segmentos individuais para alterar a cor de preenchimento ou para adicionar texto.
