Обзор значков пересечения линий
Соединительные линии на странице могут пересекаться как напрямую, так и через значки пересечения. Вы можете изменить настройки значков пересечения линий для схемы или изменить настройку по умолчанию.

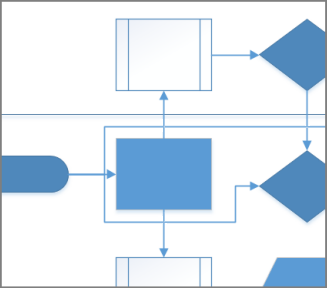

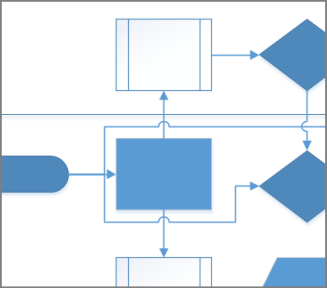

| Соединительные линии со значками пересечения | Соединители без переходов линий |
|---|---|
|
|
Отображение и удаление значков пересечения соединительных линий
По мере редактирования схемы и добавления дополнительных фигур могут создаваться значки пересечения соединительных линий. Их можно сделать видимыми или скрыть.
На ленте выберите вкладку Конструктор, затем в группе Макет выберите Соединительные линии и выполните следующие действия:
Чтобы сделать видимыми значки пересечения линий, выберите пункт Показать значки пересечения линий.
Чтобы удалить значки пересечения линий, выберите пункт Показать значки пересечения линий.
Настройка стиля значков пересечения линий по умолчанию
Настройка значков пересечения для соединительной линии
На вкладке Конструктор нажмите кнопку вызова диалогового окна Параметры страницы.

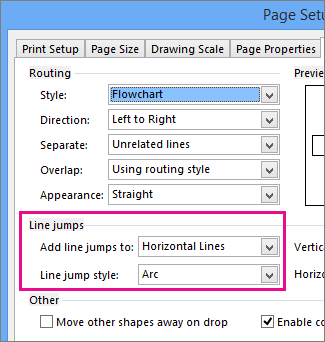

В диалоговом окне Параметры страницы откройте вкладку Макеты и маршруты и в разделе Значки пересечения настройте параметры и размеры.
В поле Добавлять значки к можно указать, какие линии следует огибать. Например, можно назначить значки для всех горизонтальных линий или линии, добавленной последней.
В поле Стиль значка укажите фигуру значка пересечения, например гладкую дугу, зазор, квадрат или многостороннюю дугу.
С помощью элементов Размер по вертикали и Размер по горизонтали укажите размер значков пересечения для вертикальных и горизонтальных соединительных линий, используя ползунки или вводя числа.
Нажмите кнопку Применить или ОК.
Удаление значков пересечения из документа
На вкладке Конструктор нажмите кнопку вызова диалогового окна Параметры страницы.
Перейдите на вкладку Макеты и маршруты.
В разделе Значки пересечения в списке Добавлять значки к выберите вариант Нет.
Нажмите кнопку Применить или ОК.
